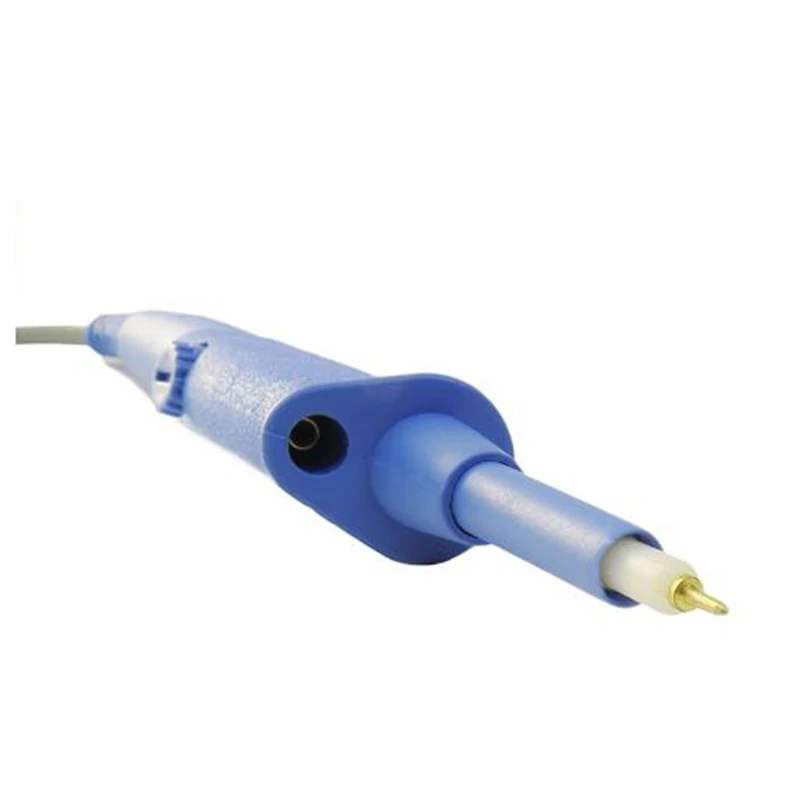

P2301B 300 МГц 100 м осциллограф зонд BNC защитный колпачок клип зонд полностью изолированный высокоампер зонд

Описание

{Infomodule} долл. США

Особенности:

1. Основной корпус заземлен, что является более гладким и надежным.
2. Зонд полностью заземлен в виде литья под давлением, что значительно увеличивает срок службы провод заземления.
3. BNC (Q9) материал, оборудованный изолирующий кожух снаружи BNC, который улучшает уровень безопасности.
4. Зонд обычно используется в осциллографах на интерфейсе BNC на рынке.
Параметры:
Модель продукта: P2300B
Название продукта: щуп осциллографа
Вес изделия: 0,075 кг
Полоса пропускания: 1-300 МГц
Максимальное входное напряжение: 600 В
Коэффициент ослабления: 100X
Вход сопротивление: 100MΩ
Примечание:
При первом подключении зонда к любому входному каналу требуется проверка зонда, чтобы соответствовать зонду входному каналу. Зонды, которые не компенсируются или компенсируются за отклонения, могут привести к погрешности или погрешности измерений.
1. Установите выбор программного обеспечения X10. Установите коэффициент затухания зонда X10 и подключите зонд к каналу CH1. При использовании зонда с крюком убедитесь, что зонд находится в близком контакте с CH1. Подключите Наконечник Зонда к выходному разъему сигнала компенсатора зонда, и контрольный зажим контакта подключен к разъем заземления компенсатора зонда.
2. Проверьте форму отображаемого сигнала, чтобы определить правильность компенсации зонда, включите CH1 и нажмите кнопку «AUTO».
3. Проверьте форму отображаемого сигнала, чтобы определить правильность компенсации зонда.
Посылка включает в себя:
1 X P2300B осциллограф зонд
