Описание
OWON SDS7122E цифровой осциллограф 125 МГц полоса пропускания 1GS/S частота дискретизации
Особенности:
1. Оснащенный 8 дюймовым TFT ЖК-экраном, 800x600 пикселей, результаты измерений могут быть интуитивно понятными и четкими на экране.2. 100 k Глубина хранения, поддержка пользовательского меню измерения, что делает управление более простым и удобным.
3. Полоса пропускания составляет 125 МГц, а максимальная частота дискретизации составляет 1 ОО/с, что может удовлетворить ключевые требования основного измерения.
4. Простой и четкий дизайн передней панели, тонкое мастерство, стабильная производительность, более удобный для эксплуатации.
5. Небольшой размер, светильник весом, легко носить с собой, поддержка SCPI, высокая точность измерения.
Параметры:
Тип изделия: осциллограф
Материал: АБС-пластик
| Модель | SDS7122E | |
| Группа Ширина | 125 МГц | |
| Частота дискретизации в реальном времени | 1GS/S | |
| Время подъема (обычно на BNC) | ≤2. 8ns | |
| Глубина хранения | 100 K | |
| Проход | 2 канала + внешний триггер | |
| Дисплей | Гироборд с колесами 8 дюймов TFT (True Цвет) ЖК-дисплей Экран, 65535 Цвета, 800x600 Пиксели | |
| Интервал времени (△T) точность измерения | Одиночный: ± (1 пробный интервал + 100 ppm x Чтение + 0,6ns),> 16 средний: ± (1 пробный интервал + 100 ppm x Чтение + 0,4ns) | |
| Вход муфта | Постоянный ток, переменный ток, Заземление | |
| Вход сопротивления | 1 МОм ± 2%, параллельно с 10пф ± 5пф | |
| Временной диапазон развёртки | 2ns/Div-100s/Div, шаг в 1-2-4 | |
| Вертикальной чувствительностью | 2 мВ/Div-10V/Div (на входе BNC) | |
| Вертикальный Разрешение | Разрешение 8 бит (Одновременная выборка двух каналов) | |
| Максимальная Вход Напряжение | 400 В (пик постоянного тока + переменного тока, входное сопротивление 1 МОм) (затухание зонда 10:1) | |
| Триггер Тип | Триггер края, видео триггер, триггер ширины импульса, триггер наклона, альтернативный триггер | |
| Зонд коэффициент затухания | 1X, 10X, 100X, 1000X | |
| Изоляция между Каналы | 50 Гц: 100:1, 10 МГц: 40: 1 | |
| Сигналов интерполяции | Sin (X)/X | |
| Один пропускная способность | Полная пропускная способность | |
| Низкочастотная характеристика (соединение переменного тока,-3 дБ) | ≥10гц (на BNC) | |
| DC усиления точность | ± 3% | |
| Триггер муфта | Муфта постоянного тока, муфта переменного тока, подавление НЧ, подавление ВЧ | |
| Триггер диапазон уровня | Внутренний | ± 6 сеток от центра экрана |
| EXT | ± 600mV | |
| EXT/5 | ± 3 V | |
| Точность пускового уровня (типичная) для сигналов со временем подъема и падения ≥ 20ns | Внутренний | ±0. 3 сетки |
| EXT | ± (40 мВ + 6% установленное значение) | |
| EXT/5 | ± (200 мВ + 6% установленное значение) | |
| Чувствительность триггера (видео триггер, типичный) | Внутренний | 2 сетки пиковое значение |
| EXT | 400mV | |
| EXT/5 | 2В | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Сигнальная система и частота линии/поля | Системы вещания NTSC, PAL и SECAM, поддерживающие любую частоту поля или линии | |
| (Тип видео триггера) | ||
| Автоматическое измерение | Пиковое-пиковое, среднее значение, среднеквадратичное значение, частота, период, максимум, минимум, верхнее значение, нижнее значение, амплитуда, превышение, предсъемка, время нарастания, время падения, положительный пульс, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка a→ B, задержка a→ B | |
| Математические Управление | Добавить, вычесть, умножать, делить, FFT | |
| Для хранения сигналов | 15 комплектов формы волны | |
| Лиссажу шаблон | Пропускная способность | Полная пропускная способность |
| Разность фаз | ± 3 градуса | |
| Измерение курсора | Разница напряжения между курсорами (△V), разница во времени между курсорами (△T) | |

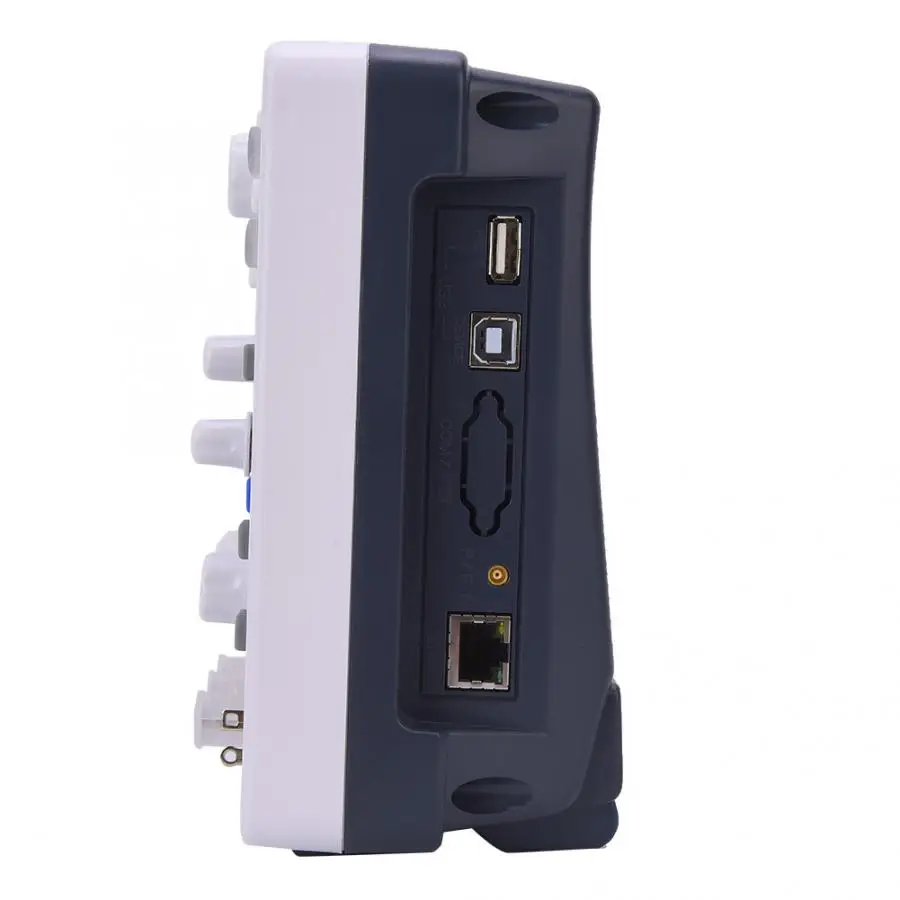

| Стандартный Интерфейс | Usb-хост (usb-накопитель), usb-устройство, LAN, AUX (триггер/PassFail) | |

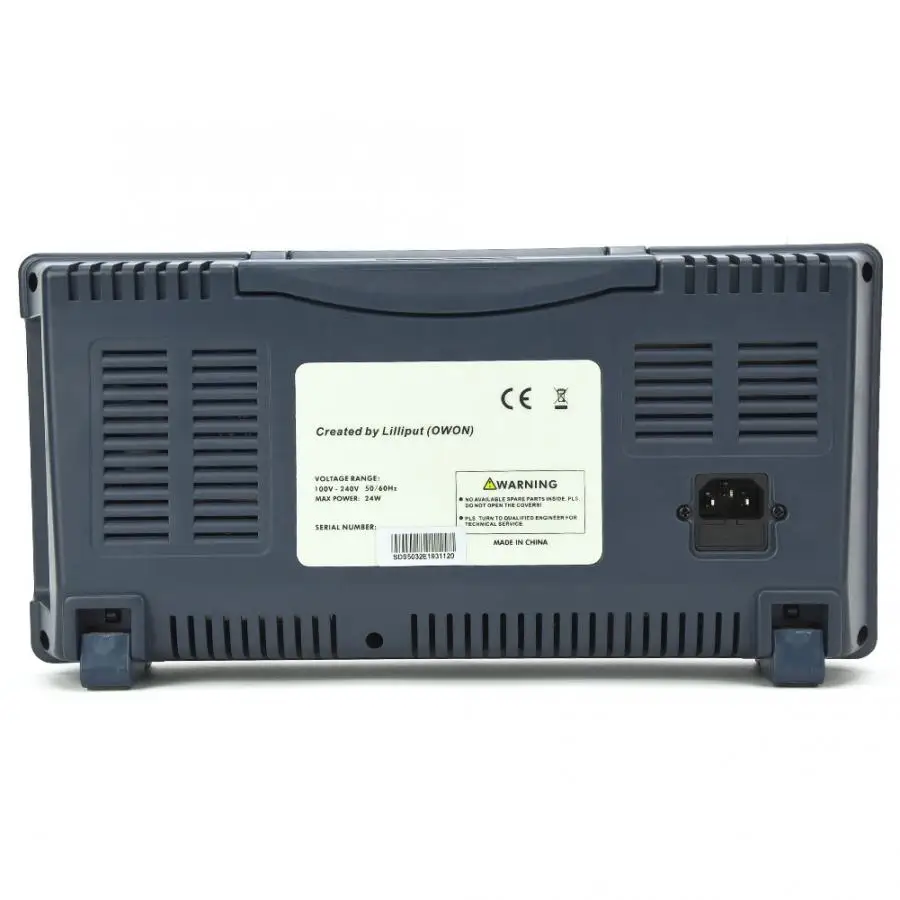

| Питание | 110-240 В переменного тока RMS, CATII | |
| Размер | 348x170x78 мм/13.7x6.7x3.1in | |
