Ось трехкулачковый патрон роторная ось с ЧПУ задняя стока для ЧПУ граверов с ЧПУ

Описание

Ось трехкулачковый патрон роторная ось с ЧПУ задняя стока для ЧПУ граверов с ЧПУ

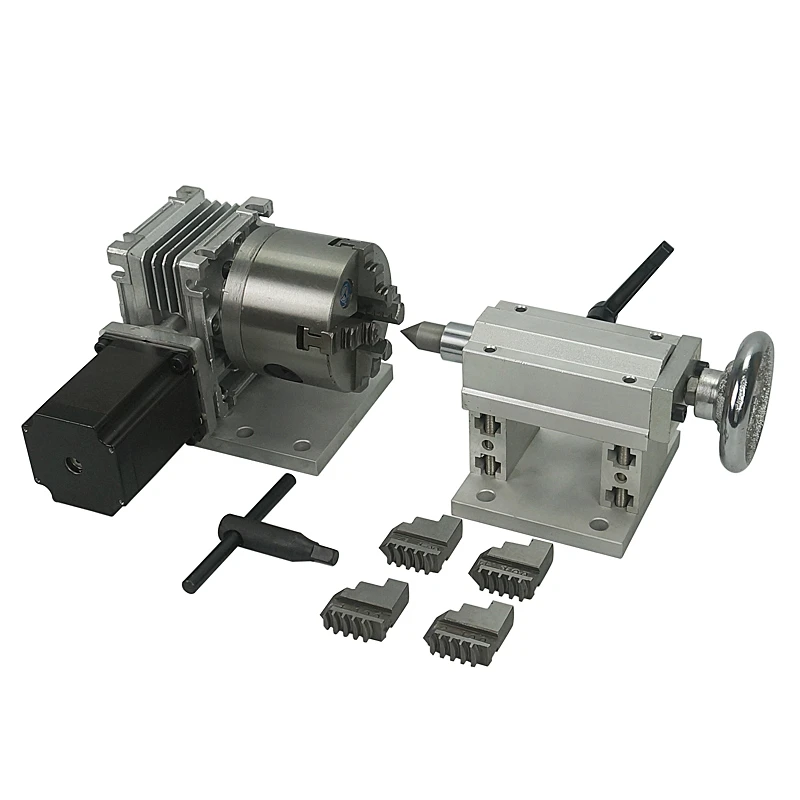

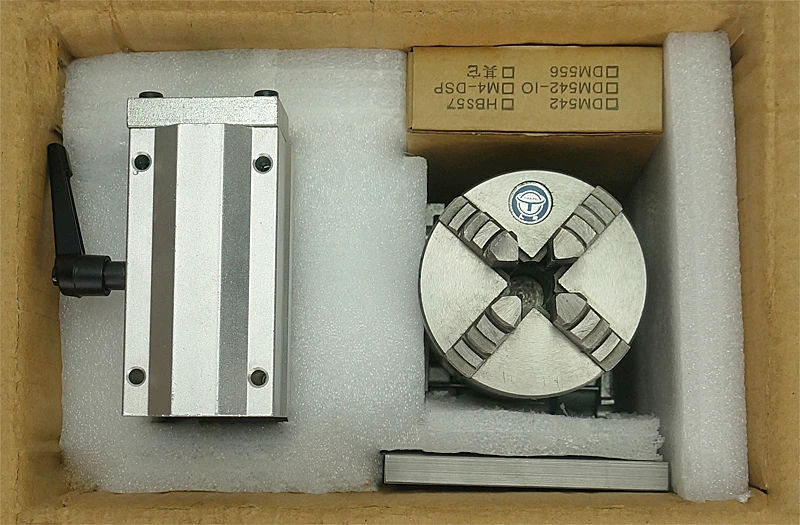

Упаковочный лист:

1 х ось с 4 КУЛАЧКОВЫМ патроном

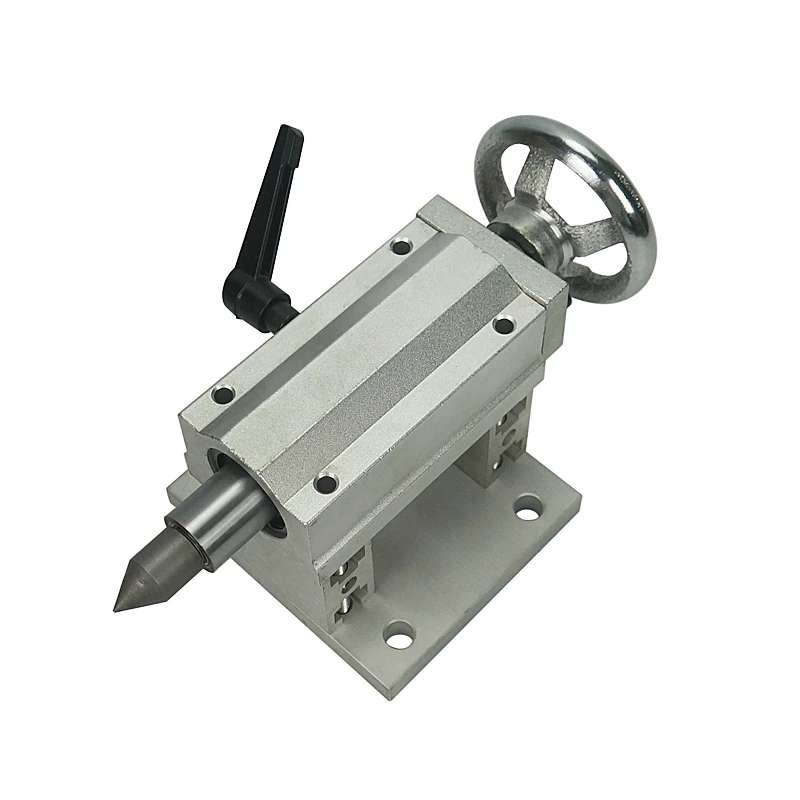

1 x задняя бабка Задняя бабка

Партномер:57-80-4

Шаговый двигатель: 57 шаговый двигатель ток 3A

Патрон: 80 мм 4 кулачковый патрон
Высота центра: 70 мм

Общая высота 110 мм

Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Соотношение скорости: 20:1

Вес: 12 кг

Партномер:57-100-4

Шаговый двигатель: 57 шаговый двигатель ток 3A

Патрон: 100 мм 4 кулачковый патрон
Высота центра: 70 мм

Общая высота 120 мм
Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Соотношение скорости: 20:1

Вес: 13 кг

Партномер:86-130-4

Шаговый двигатель: 86 шаговый двигатель ток 4.2A

Патрон: 130 мм 4 кулачковый патрон
Высота центра: 92 мм

Общая высота 150 мм
Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Соотношение скорости: 20:1

Вес: 15 кг

Четвертая ось настройки импульса:

Настройки системы Mach3: 1 градус необходимое количество импульсов

(1 круг привода двигателя импульсного количества мелкой фракции) 83019 Периметр

Например, двухфазный двигатель, мелкая фракция 8, коэффициент уменьшения 20:1

1 комплект в соответствии с углом

32000/360 (градусов) = 88,88888888 (количество импульсов)

2. Установка длины графа или окружности графа

32000 83019 (длина 125,6 мм) = 254,777 (Импульсный номер)
