Описание

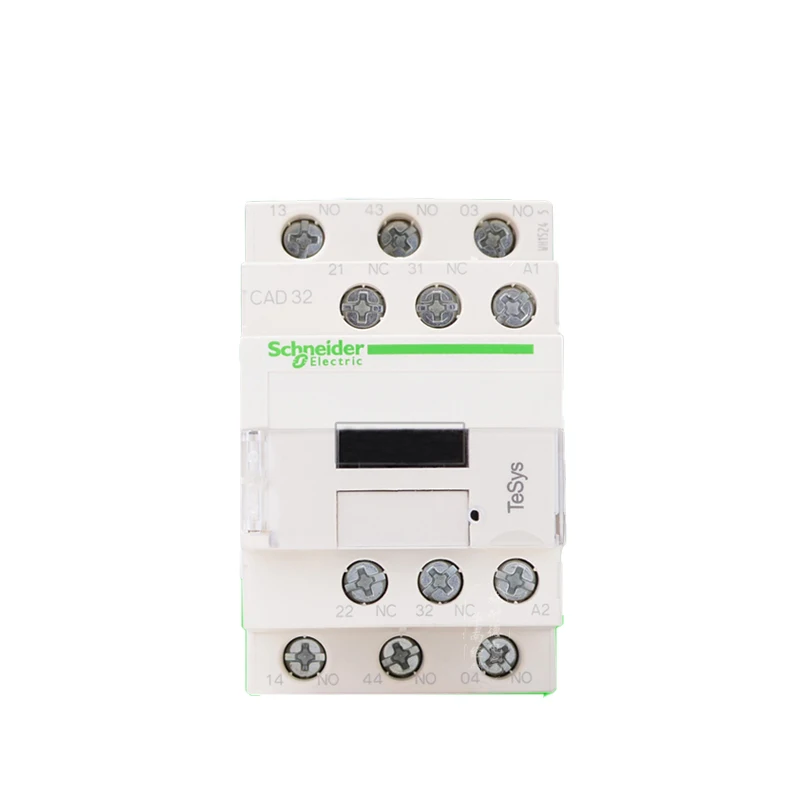

Ниже приведены детали CAD32B7C Основная информация |
| Серия продукта |
| TeSys |
| Название продукта |
| TeSys CAD |
| Тип продукта |
| Управление реле |
| Продукт короткое название |
| CAD |
| Контактор область применения |
| Управление петля |
| Применение категория |
| AC-14 |
| AC-15 |
| DC-13 |
| Контактная типа |
| 3 NO + 2 NC |
| Управление петли напряжения |
| 24 В переменного тока 50/60 Гц |
| Дополнительная информация |
| Номинальное рабочее напряжение [Ue] |
| <= 690 В переменного тока 25. .. 400 Гц |
| Срок службы |
| 30 kA². s |
| Рабочая частота |
| 180 раз/мин |
| Время действия |
| 12. .. 22 катушка ms с питанием и без замыкания контакта |
| 4. .. 12 катушка MS разряда и без открытия |
| 4. .. 19 катушка MS энергия и NC контакт открытия |
| 6. .. 17 катушка MS разряда и NC закрытия |
| Управление предел напряжения |
| Управление: 0,8. .. 1,1 Uc при 50 Гц |
| Управление: 0,85. .. 1,1 Uc при 60 Гц |
| Высвобождение аттрактанта: 0,3. .. 0,6 Uc |
| (~ 50 Гц hold) энергопотребление (VA) |
| 8 ва 50 Гц 20 °C) |
| (~ 50 Гц вытяжной) Потребляемая мощность (ВА) |
| 70 ва 50 Гц 20 °C) |
| Обычный ток нагрева [Ith] |
| 10 А при <40 °C |
| Номинальная Производительность [Irms] |
| 140 A AC в соответствии с IEC 60947-5-1 |
| 250 A DC в соответствии с IEC 60947-5-1 |
| Номинальное короткое время выдерживает ток [Icw] |
| 100 A-1 s |
| 120 A-500 MS |
| 140 A-100 MS |
| Предохранители для использования с реле |
| 10 A gG в соответствии с IEC 60947-5-1 |
| Номинальное напряжение изоляции [Ui] |
| 690 В в соответствии с IEC 60947-5-1 |
| Сопротивление изоляции |
| > 10 МОм |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кв в соответствии с МЭК 60947 |
| Минимальный коммутационный ток [Imin] |
| 5 мА |
| Минимальная мощность переключения [U min] |
| 17 V |
| Non-перекрытия времени |
| 1,5 MS между питанием NC и без контактов |
| 1,5 MS между питанием NC и без контактов |
| Установка метод |
| C креплением на Рейке |
| Опорная плита установки |
| Проводка Емкость |
| Крепление болтов 1 1… 4 мм² выбор кабеля: гибкий шнур без обжимной клеммы |
| Крепление на 2 болта 2 1… 4 мм² выбор кабеля: гибкий шнур без обжимной клеммы |
| 1 1… 4 мм² выбор кабеля: гибкий провод с тростниковым наконечником |
| Болты 2 1… 2,5 мм² выбор кабеля: гибкий провод с тростниковым наконечником |
| Болты 1 1… 4 мм² выбор кабеля: ОДНОЖИЛЬНЫЙ жесткий провод без |
| Винтовые клеммы 2 1… 4 мм² выбор кабеля: ОДНОЖИЛЬНЫЙ жесткий провод без заглушки |
| Затяжки |
| 1,7 нм с креплением на болтах |
| Высота |
| 77 мм |
| Ширина |
| 45 мм |
| Глубина |
| 84 мм |
| Вес продукта |
| 580 г |
| Окружение |
| Соблюдении всех стандартов |
| IEC 60947-5-1 |
| GB 14048,5 |
| Сертифицированный продукт |
| CCC |
| Знак качества |
| CE декларация |
| Уровень защиты IP |
| Передняя панель IP2x соответствует стандарту IEC 60529 |
| Меры защиты |
| TH в соответствии с МЭК 60068 |
| Рабочая температура |
| -40… 70 °C |
| Окружающая температура хранения |
| -60… 80 °C |
| Рабочая высота |
| 3000 м без каких-либо |
| Ударом и сопротивляемостью при колебательном движении |
| Ударопрочность 11 MS реле управления открытое (10 gn) в соответствии с IEC 60068-2-27 |
| Ударопрочность 11 MS реле управления закрыто (15 gn) в соответствии с IEC 60068-2-27 |
| Реле управления ударопрочностью открытое (2 gn (5 .. . 300 Гц) в соответствии с IEC 60068-2-6 |
| Ударопрочное контрольное реле закрытое (4 gn (5. .. 300 Гц) в соответствии с IEC 60068-2-6 |
Характеристики
- Применение
- Реле общего назначения
- Нагрузка на контакт
- Малая мощность
- Основы
- Intermediate relay
- Номер модели
- CAD32*7C
- Индивидуальное изготовление
- Да
- Функция защиты
- Запечатанный
- Источник питания
- DC
- Напряжение
- 24V/110V/220V
- product type
- Contactor relay
- Control voltage
- 24VAC
- Auxiliary contact
- 3NO+2NC
- Control circuit
- AC 50/60Hz
