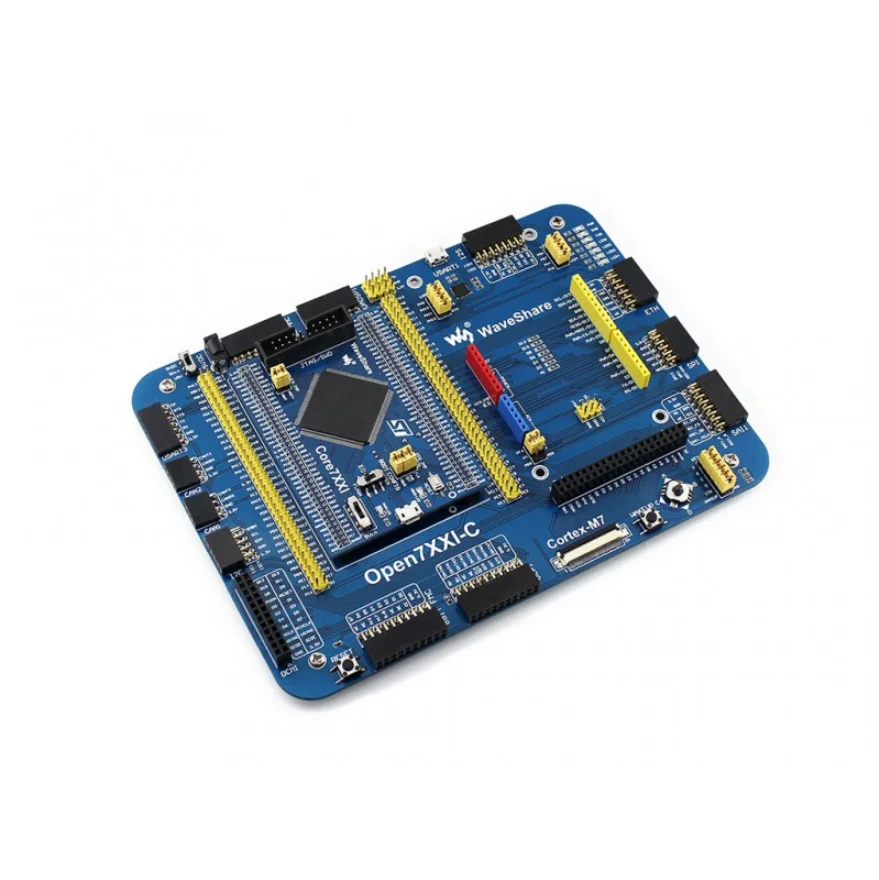

Open746I-C посылка B STM32 макетная плата STM32F746I STM32F746IGT6 MCU 1024kB флэш-памяти 216 МГц с различными Стандартный интерфейсов

Описание

Обзор

Open746I-C-это макетная плата STM32, предназначенная дляSTM32F746IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore746I.

Open746I-C поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с Микроконтроллерами серии STM32.

Что на матплате

Что на Core746I

STM32F746IGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель Особенности:Однотактные инструкции DSP Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,7-3,6 В Посылка:LQFP176 Память:1024кб флэш, 320 + 16 + 4кб SRAM MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 3 x IGS, 4 x igc 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI 1 FMC, 1 SDMMC, 14 TIM, 1 xLPTIM 1xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1 xSPDIFRX, 1xHDMI-CEC USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешние HS PHY через ULPI) 1x10/100 Ethernet MAC Конвертеры AD & DA:3 x AD (12 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IS42S16400J/IC42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-мбит) MIC2075:Встроенное USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный Мощность индикатор Мощность переключения питания,Питание от 5 вин или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддерживает устройство и/или хост MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Перемычка питания VBAT: Короткий Джемпер для использования системы питания, откройте его для подключения внешнего питания, например, аккумулятора VREF: короткий перемычка для подключения VREF + к VCC, откройте его для подключения VREF + к другим пользовательским контактам через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода

Фото

Примечание:
Модули на фотографиях только для справки.
Open746I-C не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны распиновки заголовка интерфейса JTAG/SWD

Развития ресурсы

Схема Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.waveshare.com/wiki/Open746I-C

Размеры

Посылка содержание
