Ограниченное по току напряжение и ток 480 Вт Цифровой дисплей Импульсный источник питания 0-24V0-36V0-48V0-80V0-120V

Новый тип ограничения тока Регулируемый стабилизатор напряжения импульсный источник питания

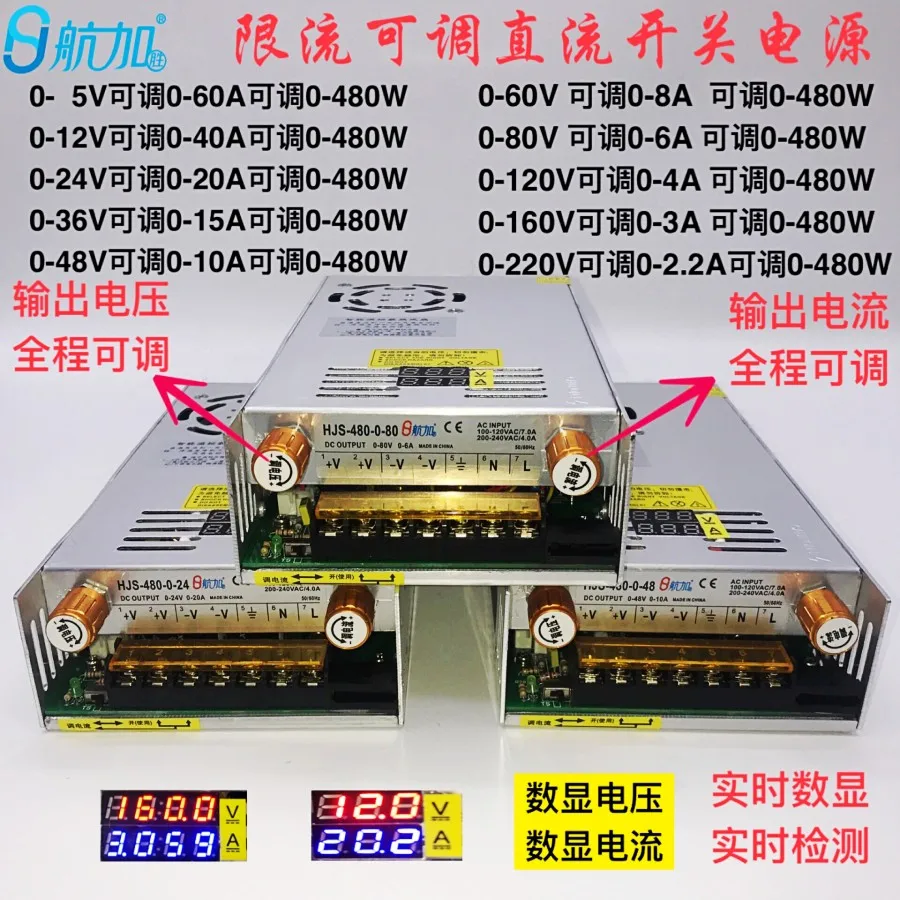

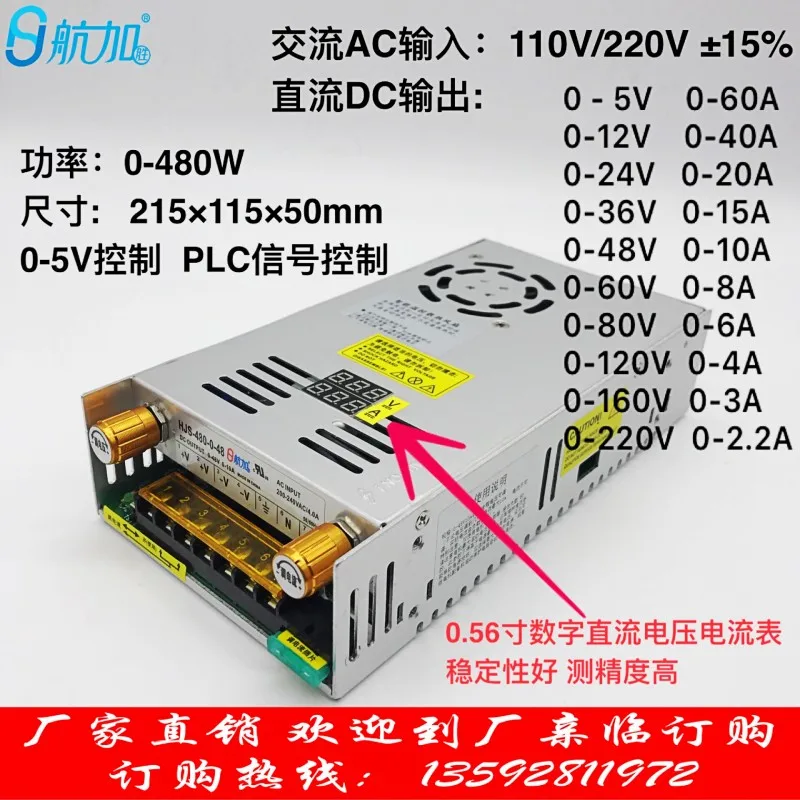

Это Стабильная и надежная производительность регулируемого источника питания, выходное напряжение постоянного тока от(0-5 В) (0-12 В)(0-24 В) (0-36 В) (0-48 В)(0-60 в)(0-80 в)(0-120 в)(0-160 в)(0-220 В) Непрерывная регулировка, высокая точность регулирования, высокоточный Многофункциональный потенциометр поворота, с функцией ограничения тока перегрузки, ограничение тока на выходе(0-60A) (0-40A)(0-20A) (0-15A) (0-10A)(0-8A)(0-6A)(0-4A)(0-3A)(0-2.2A) С плавной регулировкой, 0-5В контроль напряжения и тока сигнала, Power0-480W

Один. Технический индекс производительности

1 、Диапазон выходного напряжения: 0-5 в постоянно регулируемый, выходной ток: 60A, (регулируемый to8V) Цифра количество цифрового дисплея: 3 положения

Диапазон выходного напряжения: 0-12 в постоянно регулируется,Выходной ток: 40A, (регулируемый to15V)Количество цифр цифрового дисплея: 3 позиции

Диапазон выходного напряжения: 0-24 в постоянно регулируется, Выходной ток: 20А,(Регулируемый to27V) Количество цифр цифрового дисплея: 3 позиции

Диапазон выходного напряжения: 0-36 в постоянно регулируется,Выходной ток: 15А,(Регулируемый to38V)Количество цифр цифрового дисплея: 3 положения \ Диапазон выходного напряжения: 0-48 в постоянно регулируется, Выходной ток: 10А,(Регулируемый to50V) Количество цифр цифрового дисплея: 3 позиции

Диапазон выходного напряжения: 0-60 в постоянно регулируется,Выходной ток: 8А,(Регулируемый to62V)Количество цифр цифрового дисплея: 3 позиции

Диапазон выходного напряжения: 0-80в постоянно регулируется, Выходной ток: 6А,(Регулируемый to82V) Количество цифр цифрового дисплея: 3 позиции

Диапазон выходного напряжения: 0-120 в постоянно регулируемый,Выходной ток: 4A,(Регулируемый to122V)Количество цифр цифрового дисплея: 4 позиции

Диапазон выходного напряжения: 0-160 в постоянно регулируется, выходной ток: 3 А, (регулируемый to162V) Цифра количество цифрового дисплея: 4 положения

Диапазон выходного напряжения: 0-220 В постоянно регулируется,Выходной ток: 2.2A,(Регулируемый to222V)Количество цифр цифрового дисплея: 4 позиции

2. Ограничение тока на выходе Диапазон тока:(0-40A)(0-20A) (0-15A) (0-10A)(0-8A)(0-6A)(0-4A)(0-3A)(0-2.2A)С плавной регулировкой

3. Напряжение пульсации; не более чем 100 мВ \ 4. Эквивалентное внутреннее сопротивление стабилизации напряжения: не более чем 0.o5 Ω

5. Скорость регулирования напряжения:

6. С защитой от короткого замыкания по току, автоматическая функция восстановления

Управление и использование(Как ограничить ток) регулирование тока?

1 、Работать в чехол сбоя питания, потянуть за небольшой шнуровой выключатель в левом нижнем углу, чтобы текущего регулирования положения

2 、Удерживайте (специальный регулирующий ток штекер) Вытяните the2And first3 port s, используйте отвертку для ослабления винта порта, привинчивайте отверткой, (в это время, подключение к рынку), отображение напряжения цифрового дисплея счетчика после подключения 0.00в, текущее отображение параметров тока, в это время, блок питания издаст небольшой звук пищащего тока

3 、Справа (регулятор тока) его можно отрегулировать под желаемый текущий ограничительный параметр, синхронный дисплей параметров тока с цифровым дисплеем, 0-21A/0-16A/ 0-11A/ 0-6.5A Регулируемый обо всем пути

4 、Удерживайте (специальный регулирующий ток штекер) снимайте, вставьте оригинальный держатель для карт, отображение напряжения цифрового дисплея метр после пульта 0.90в, электрическая current0.00A

5 、Потяните Тяговый переключатель в левом нижней части в правое положение передачи «открыть (использовать)»

6 、Теперь источник питания находится в параметре значения ограничения тока только сейчас, независимо от того, сколько мощности turnedV (отображение выходного напряжения в реальном времени цифровым дисплеем), ток без изменений, когда используемый ток достигает ограничителя тока 95%, мы начинаем снижать давление, начинаем защиту от перегрузки

7 、Текущий параметр, отображаемый цифровым дисплеем-это текущее значение нагрузки оборудования, мониторинг тока нагрузки в реальном времени

Текущее значение может быть отрегулировано непосредственно и в режиме реального времени, когда есть подключенное Нагрузочное оборудование, текущее значение цифрового дисплея-это текущее значение нагрузки Оборудование, если регулятор тока по часовой стрелке превышает текущее значение оборудования, цифровой дисплей тока значение не будет иметь непрерывный синхронный цифровой дисплей в реальном времени, отображать только текущее значение Устройство 。

Если ограничение по току не требуется, используйте общее оборудование, это не требуется, потяните Тяговый переключатель в нижний левый угол, чтобы «открыть (использовать)» переключения передач, удерживайте (регулятор тока) иглу по часовой стрелке в верхней части, ограничение тока в это время is21A/16A/11A/6.5A/4A, в настоящее время, параметр питания output0-24V21A/0-16A/0-48V11A/0-36V15A/0-80V6.5A/0-120V4A, равный one0-24V20A/0-36V15A/0-48V10A/0-80V6A/0-120V4ASwitching источник питания

Назначение: в основном используется для зарядки различных батарей (включая все виды литиевых батарей), оборудование постоянного тока、Бесступенчатое регулирование скорости двигателя постоянного тока, LEDNonpolar dimming, регулирование скорости химического электролитического покрытия、Научно-исследовательский тест, студенческий эксперимент,И т. д. и т. д.Широкий спектр применения. Особое внимание: если двигатель используется, вентиляторы и т. д. индуктивное время нагрузки, пожалуйста, обратите внимание на параметры пускового тока двигателя, этот параметр не должен быть выше, чем ток, используемый Источник питания, в противном случае, блок питания может быть поврежден, должен быть выбран более высокий ток питания, или мотор может быть оснащен цепи защиты плавного запуска для поглощения импульсного тока 。

Формула мощности) VoltageXElectric ток = мощность Такие как: коннектор 12v10aоборудование, мощность is120W, коннектор 36v10aоборудование, мощность is360W

\

\

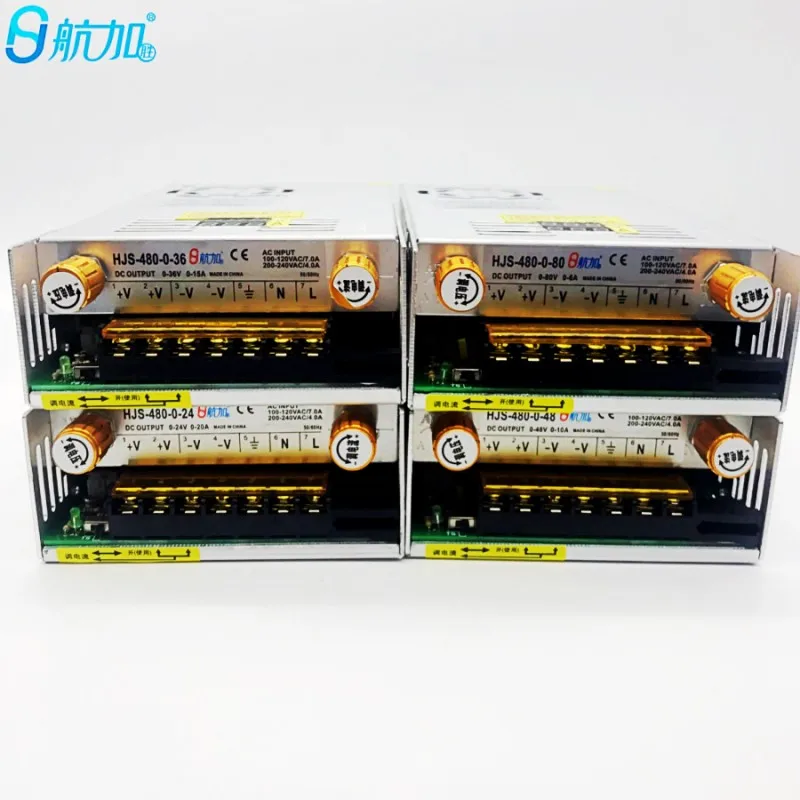

●Описание терминала и метод проводки

L、NВход переменного токаFGЗаземления markV +Выход постоянного тока положительный полюс

V-образный вырезВыход постоянного тока отрицательной клеммеADJРегулируемый отделка горшокТонкая настройка выходного напряжения постоянного тока

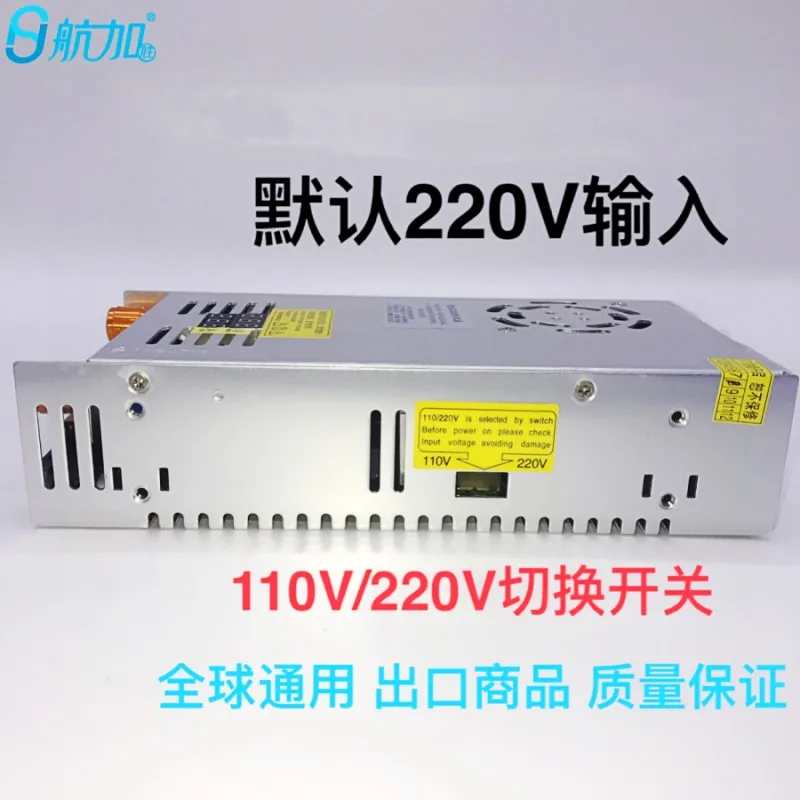

●Full входного напряжения ●Miniaturization ● Функция защиты от короткого замыкания/перегрузки/перенапряжения ●Full нагрузки испытание на старение Входное напряжение и частотный диапазон --------- 110 В/220 В переменного тока/47~63 Гц Пусковой импульсный ток ------------- 20A @ 120VAC (Холодный ботинок) Выход диапазон регулирования ---------------±(Номинальное выходное напряжение) Защита от перегрузки ------------------- 105%~200% (номинальная нагрузка), самовосстановление Защита от перенапряжения ------------------- 115%~135% (Номинальное выходное напряжение) Защита от короткого замыкания ------------------- самовосстановление Выход время запуска ---------------≤2S @ 120VAC≤1.0S @ 230VAC Выход время удержания ---------------≥10mS @ 120VAC,≥20mS @ 230VAC Прочность изоляции ------------------- вход-выход: AC1500V, 1 мин Входной -- чехол: AC1500V, 1 мин Выход-Чехол: в пост. Тока, 1 мин Рабочая среда ---------------------10℃ ~50℃; 20%~90% RH (без конденсации) Стандарты безопасности -------------------- рекомендации по дизайну/UL60950 Стандарт EMC ----------------- проектная информация 55022 класс B; EN61000-4-2/-3/-4/-5/-6/-11
