Обучающий инфракрасный модуль, последовательный порт для инфракрасной поддержки, тысячи инфракрасных пультов дистанционного управления, кодированный умный дом

Общий последовательный инфракрасный модуль
B Улучшенный последовательный инфракрасный модуль

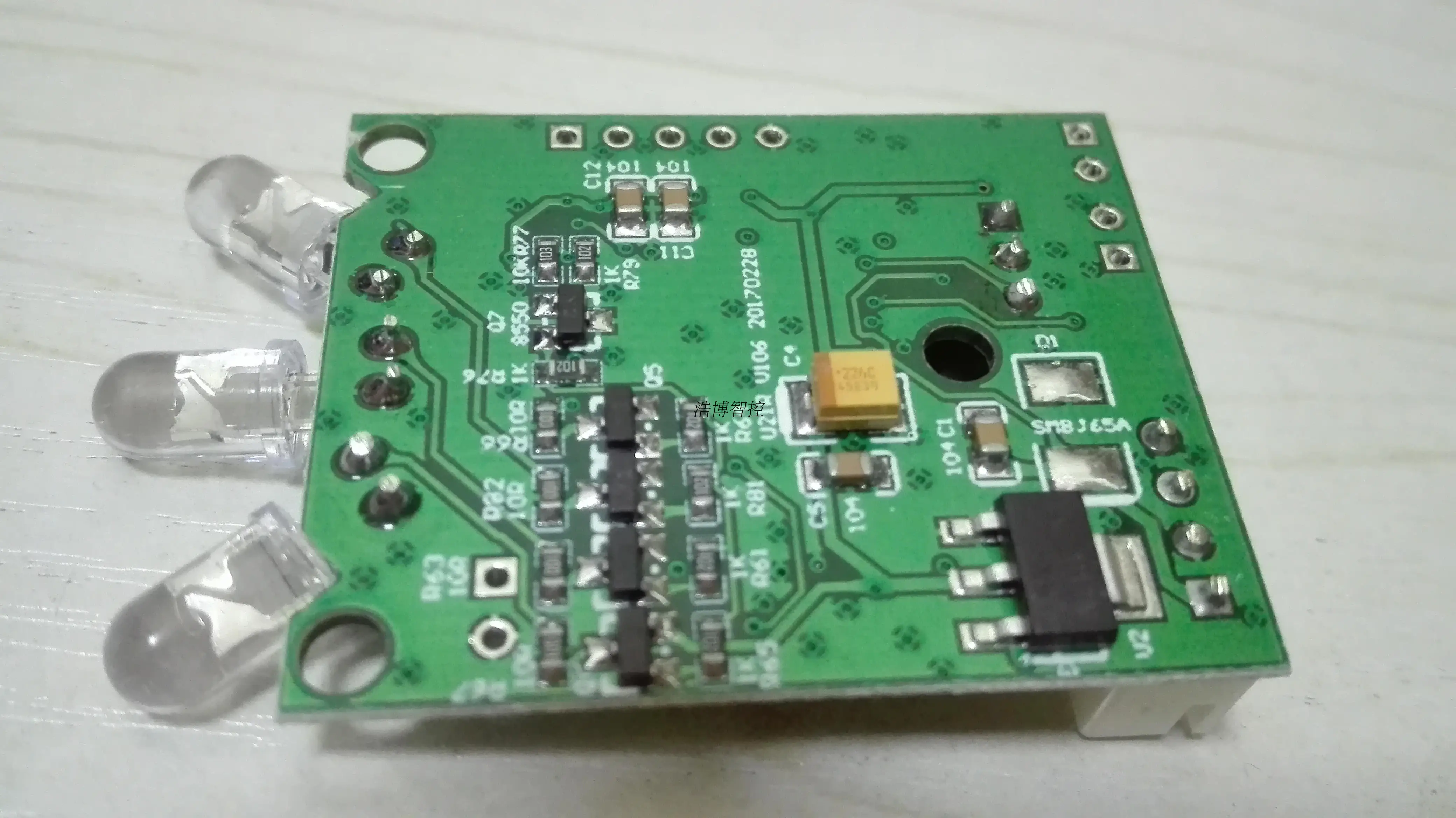

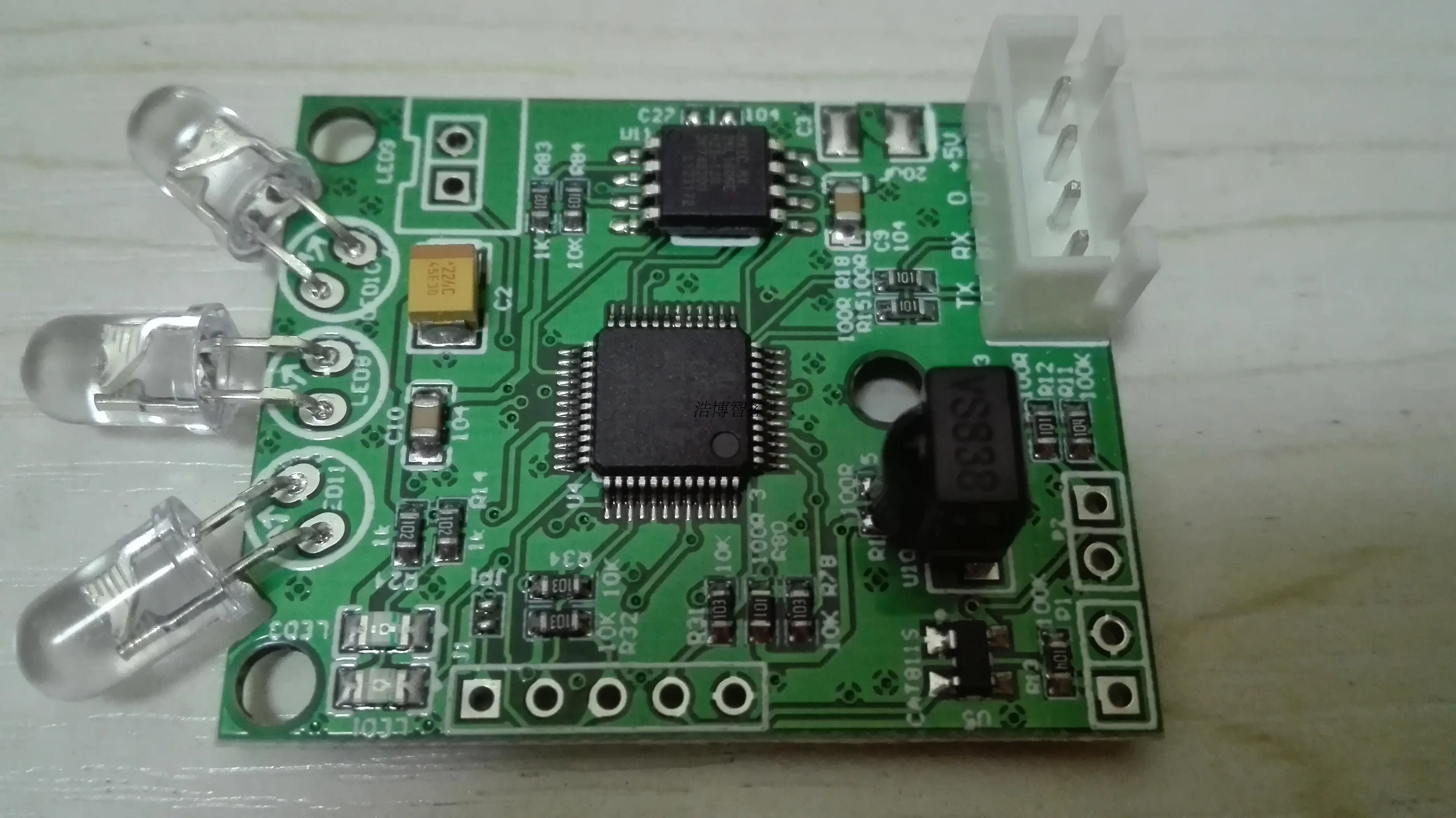

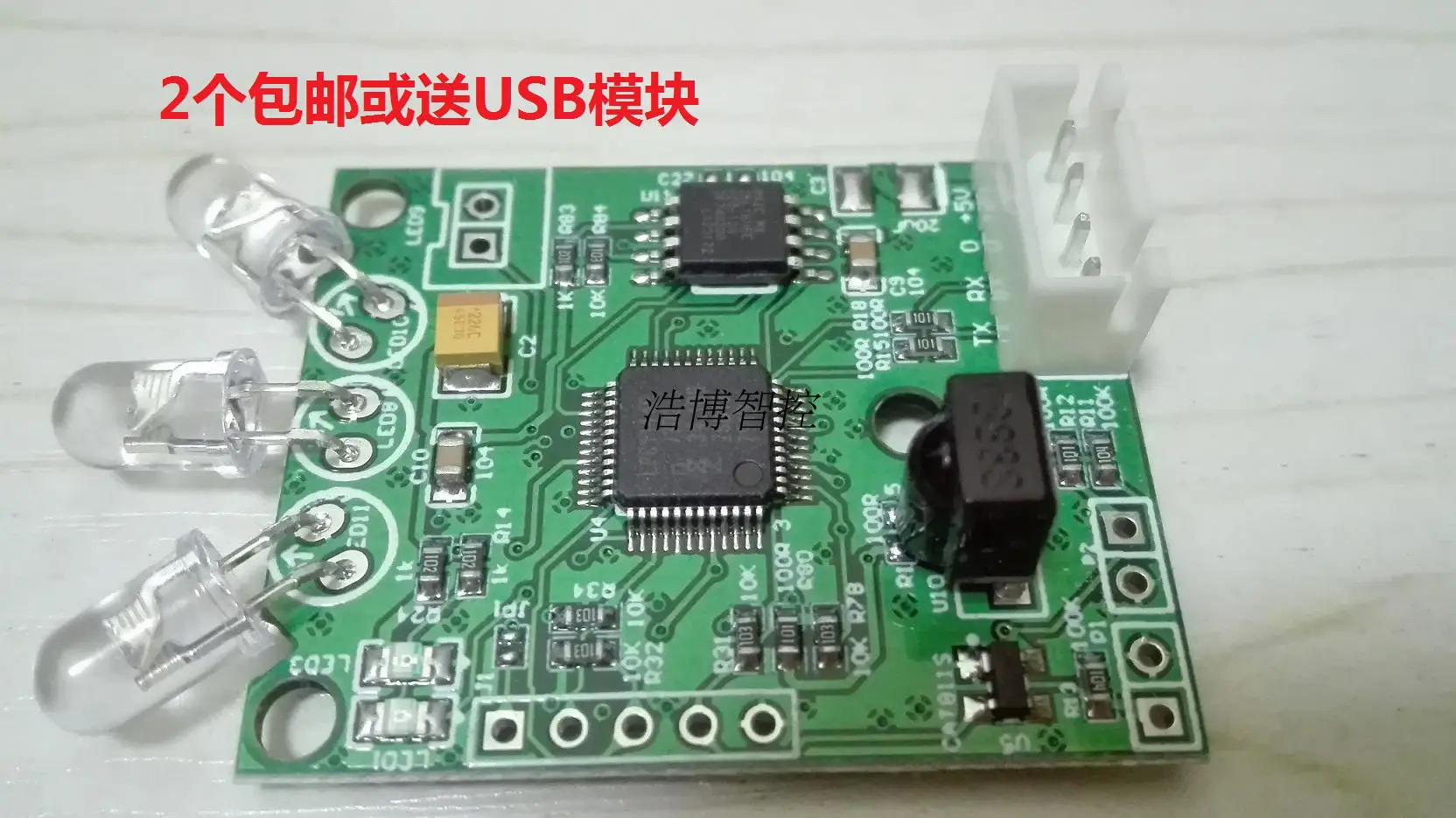

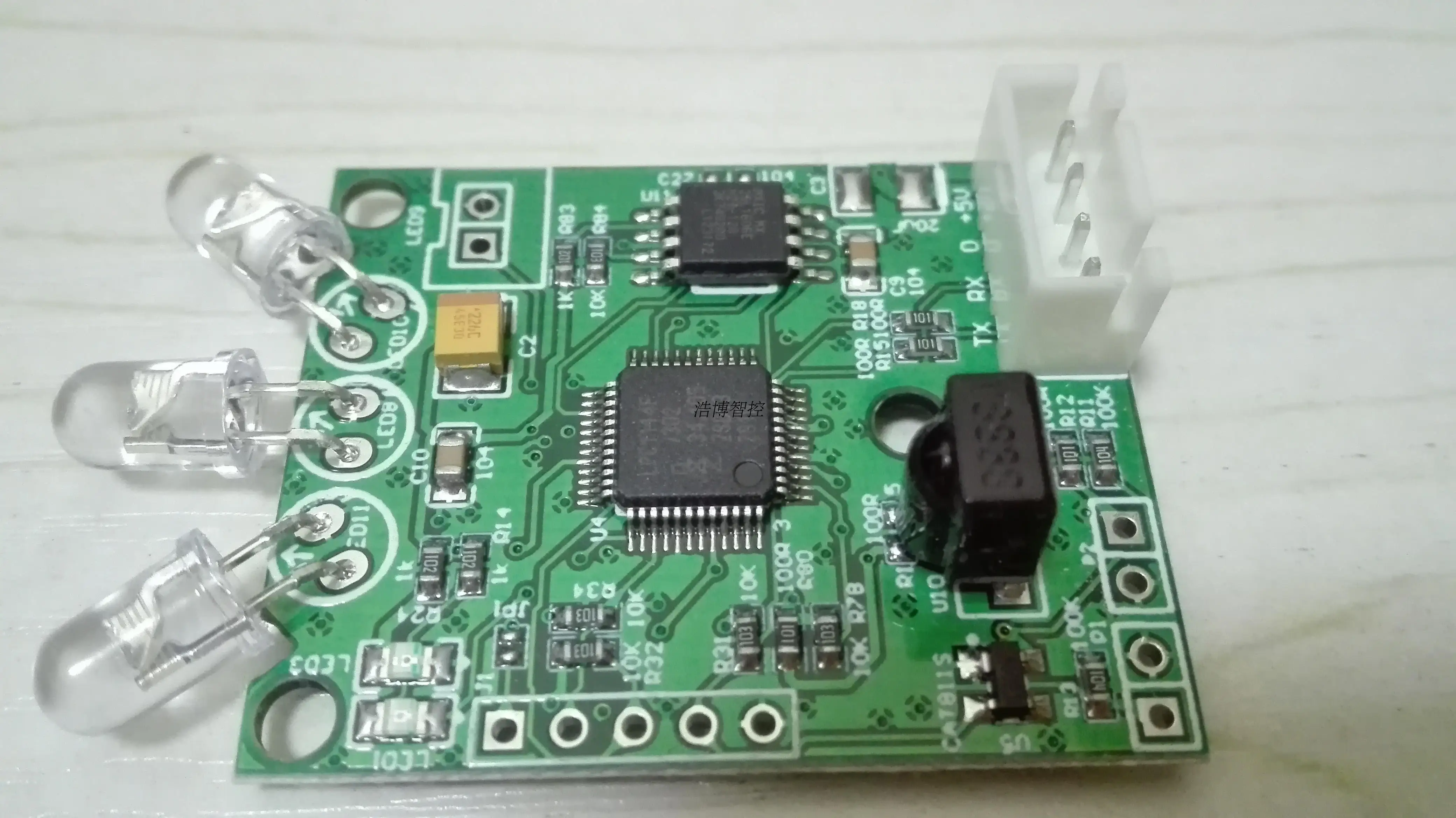

Детали фотографии продукта, тонкая работа, машинное производство полного монтажа:

Обычный тип

Тип усиления

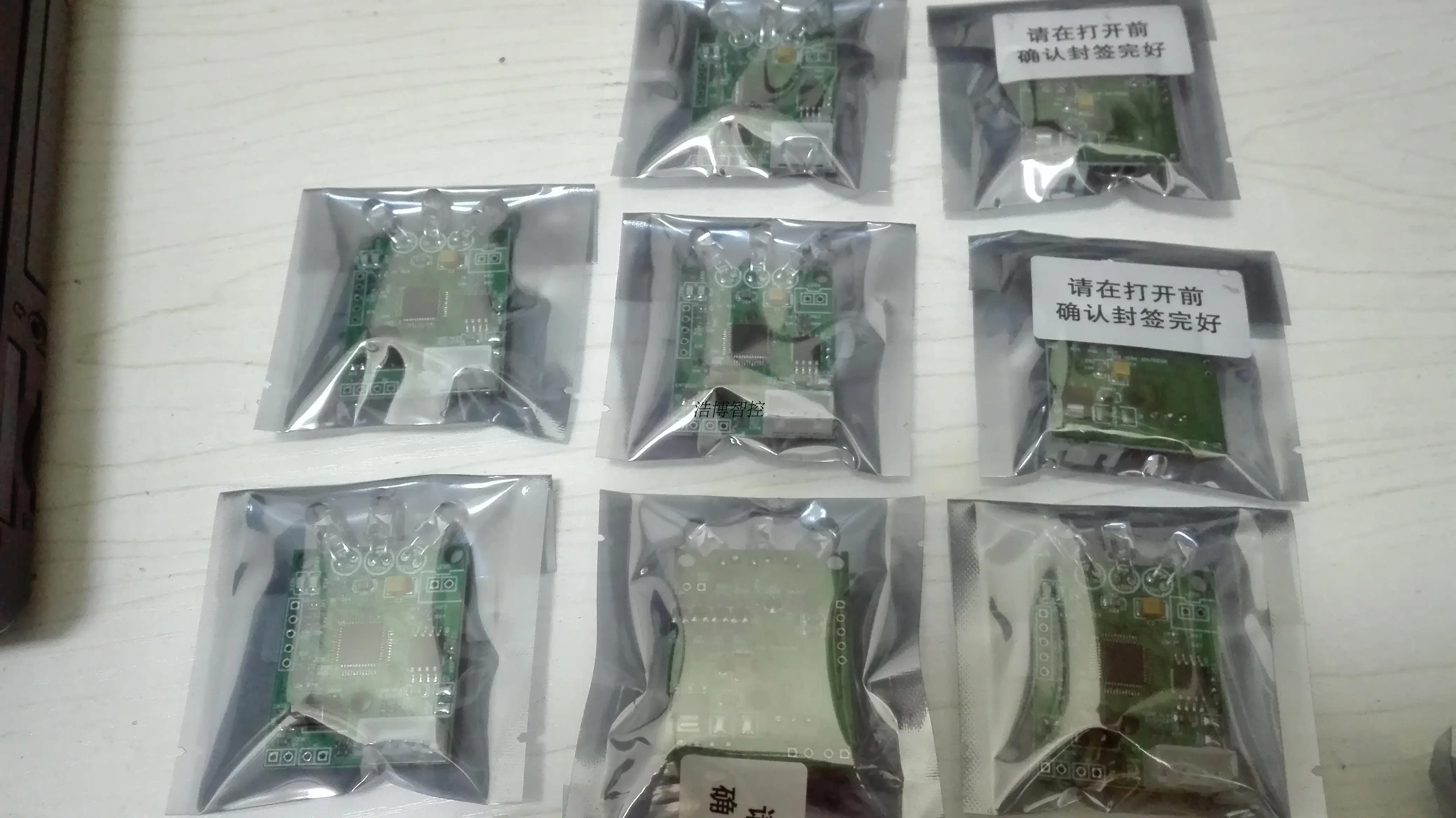

Продукт Детали упаковки:

Продукция производится партиями монтажными машинами:

Механические измерения

Размеры:3,1 см * 3,6 см

ИК параметры

Для инфракрасного излучения угол обзора:3Индивидуальные5 ммИнфракрасный высокой мощности излучателя180Градусов;1Внешний Произвольный Угол

Для инфракрасного излучения, расстояние: 10Рис

Инфракрасный, обучаемый расстояние:5Рис внутри

Хранение инфракрасного кода номер ключа:500Группа (ключевое кодирование произвольного инфракрасного пульта дистанционного управления, максимальная вмещаемость 500 кодовых ключей), нет расширенной памяти

Электрические характеристики

Мощность напряжение питающей сети:5 В (4,5-6,5 в)

Мощность отходов: менее100mA

Последовательный порт напряжение:3 v, ttllevel

Скорость передачи данных последовательного порта:9600

Серийный Связь команды

1,Обучающий инфракрасный пульт дистанционного управления

Отправка:RIR

Получение: успех обучения, возвратRIRxxx; Обучения сверхурочно возвратаВремя ожидания

XxxДа000-499, Экспресс-доставка от0Reach499Серийный номер, всего500Индивидуальные 。

2,Кодирование для отправки инфракрасных ключи дистанционного управления (просто отправьте серийный номер.)

Отправка:SIRxxx,XxxИзучен ли соответствующий серийный номер

Возврат: отправка успешно, возвратСок

3,Запрос серийного номера ключи Дистанционного Управления, которые вы недавно изучили

Отправка:CIR

Возврат:IDxxx,XxxСерийный номер недавно изученных инфракрасных клавиш

4,Для хранения порядковый номер сброс

Отправка:ОУР

Возврат:EOK, Стереть все сохраненные данные, узнать серийный номер инфракрасных клавиш будет начинаться с нуля

Практическое использование ассистента последовательного порта:

Обучающий Инфракрасный ключ, последовательный помощник должен только отправить «RIR», модулятор led1start каждый раз 1 один мерцание в считанные секунды, в это время инфракрасный пульт дистанционного управления направляется на приемник модуля., нажмите клавишу инфракрасного пульта дистанционного управления, LED1Stop мигает, помощник последовательного порта получает “RIR001”, может завершить дистанционное управление кнопкой обучения, изученный инфракрасный Coding001, автоматически записанный в moduleflash, сбой питания также сохранен о.

Отправка инфракрасного ключа, остановка последовательной отладки, отправка “SIR001”, вы можете сохранить предыдущее обучение в модуле. flashOf001Location инфракрасный код ключа отправлен, и получен в последовательном порту “SOK”.

Торжественно заявляю:

1. Этот продукт является продуктом коммерческого применения., схемы и исходный код не предоставляются.

2. Неэлектронные профессионалы, пожалуйста, приобретайте этот продукт тщательно, как только модуль продан, возврат не принимается в любой форме.!

4. Этот модуль не может гарантировать 100% обучение и контроль любого инфракрасного кода дистанционного управления., пожалуйста, внимательно изучите перед покупкой.
