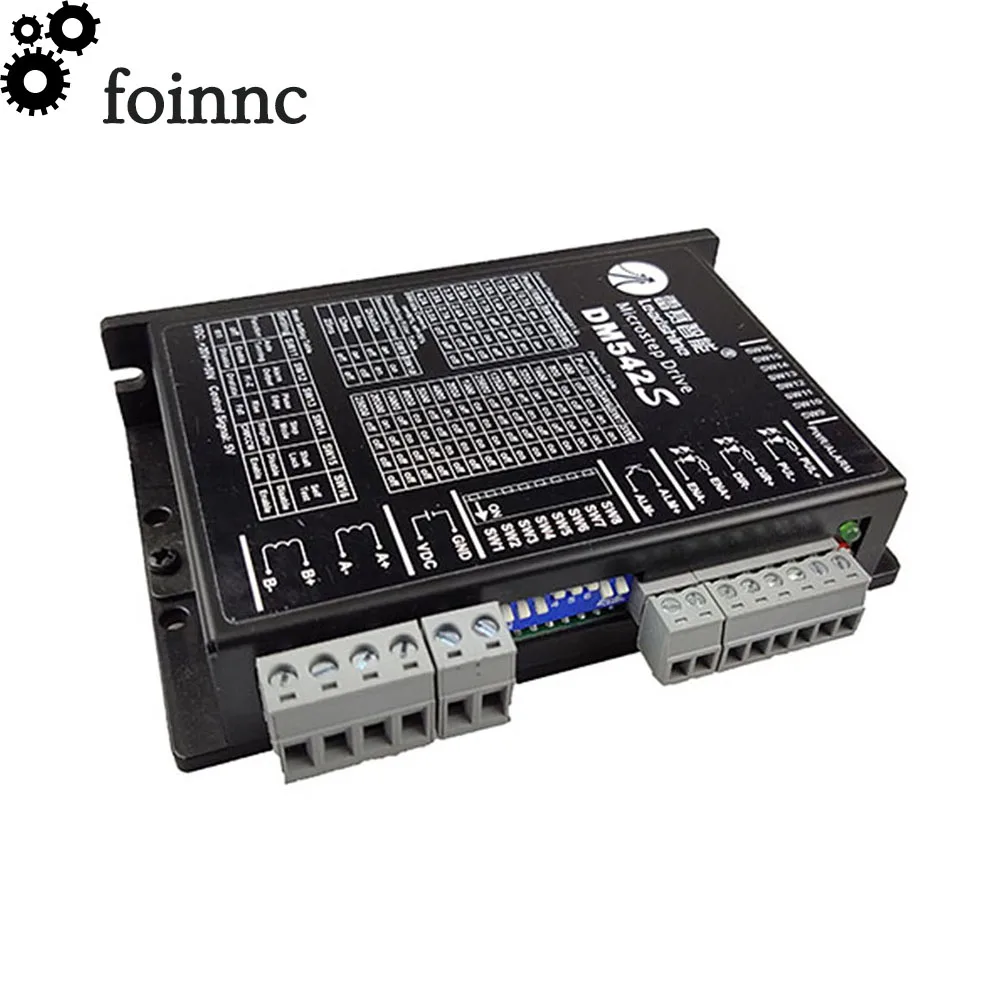

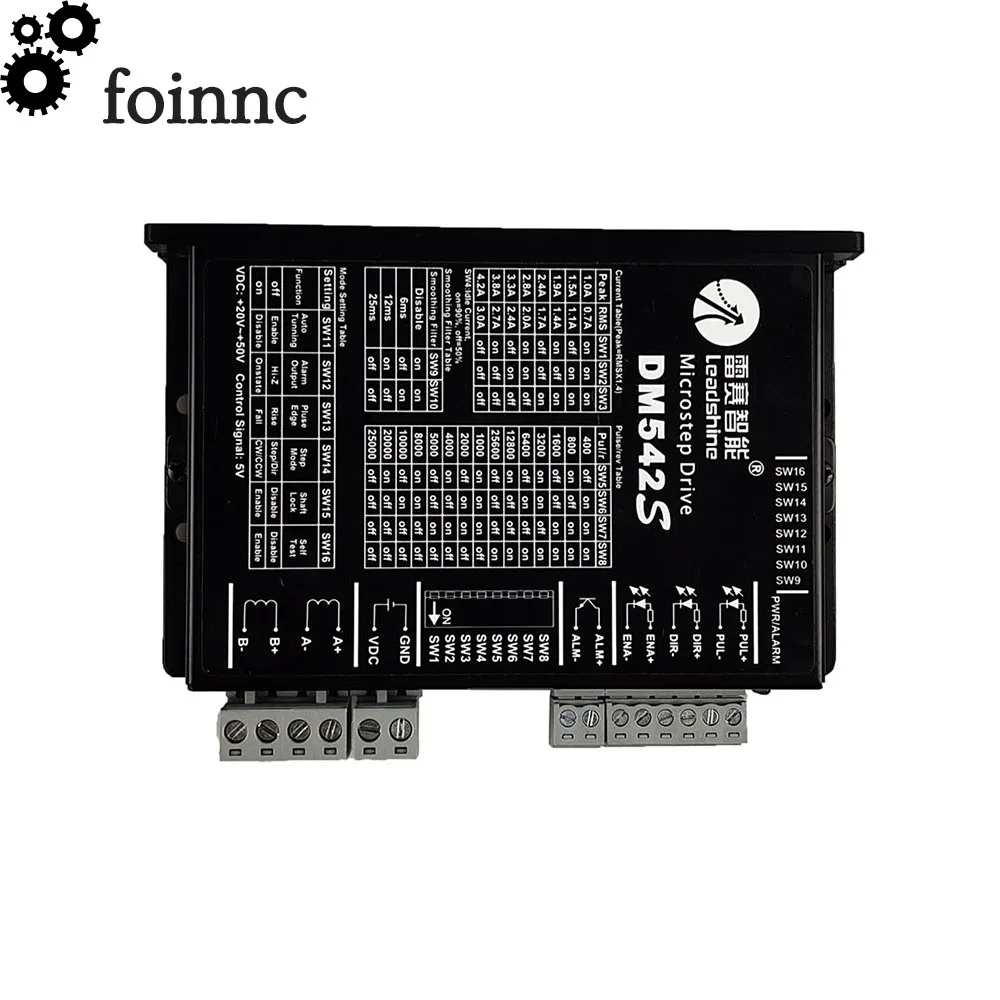

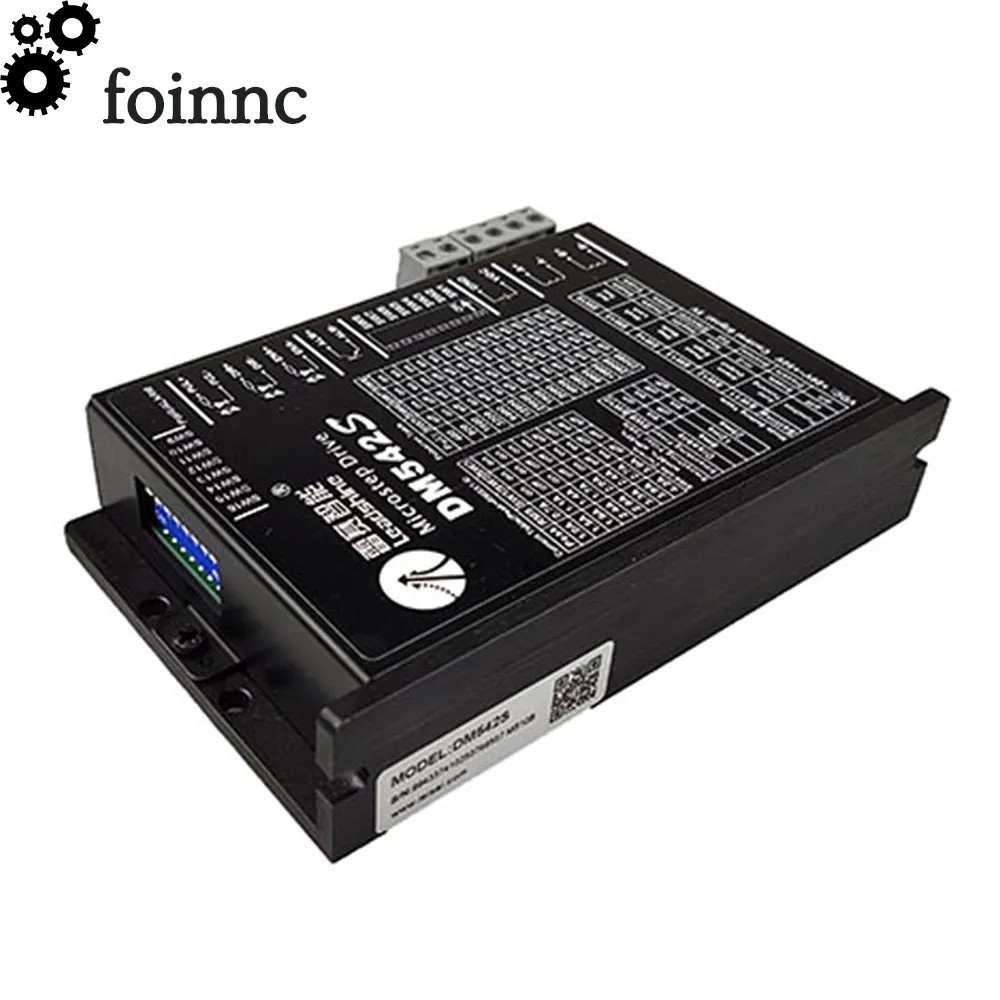

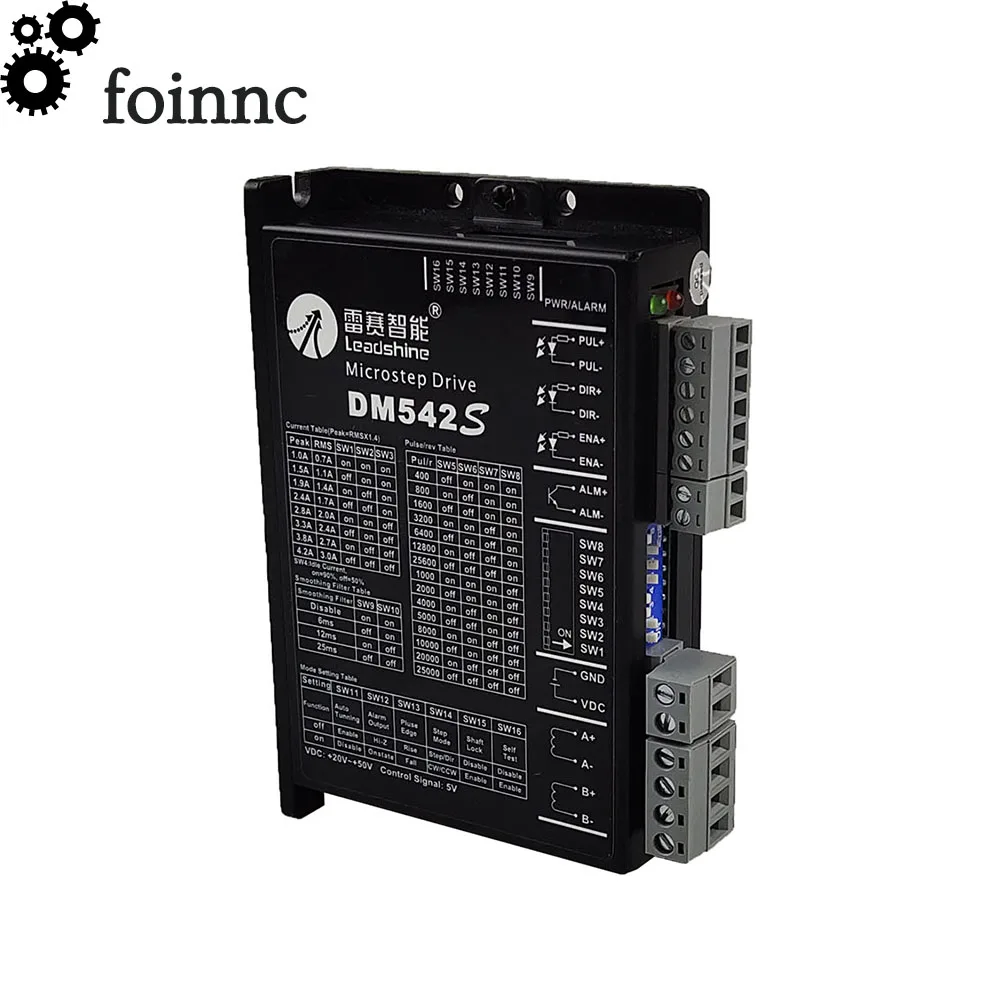

Новое поступление Leadshine DM542S Обновлено от DM542 с более сильной функцией защиты от помех более устойчивый шаговый привод 48VDC 4.2A

Обзор: материнская плата

DM542S-это новый высокопроизводительный цифровой двухфазный шаговый драйвер от Raytheon. Он использует 32-битный DSP технология, и пользователи могут установить широко используемый 8-скорость тока и 16-ступенчатая подразделение, чтобы удовлетворить потребности большинства приложений. Низкая, средняя и высокая скорость работы очень стабильная и низкий уровень шума. Различные функции можно выбрать с помощью внешнего набора, что значительно облегчает применение клиента.

Характеристики:

● 32-бит DSP технология● Ультра низкий уровень вибрационного шума● Встроенное высокое подразделение, код набора номера опционально● Функция автоматической настройки включения, код набора номера опционально● Точное управление током значительно снижает нагрев двигателя● Сила тока автоматически уменьшается в два раза, выбор SW4● Поддержка одиночного и двойного импульса, выбор кода набора● Может управлять 4,6, 8 линия двухфазный шаговый мотор● Оптически изолированный дифференциальный входной сигнал● Частота импульсного отклика до 200 кГц● 3 цифры набора номера, можно установить 8 шагов● 4-разрядный набора, Регулируемый 16-сегмент подразделение● С перенапряжением, короткого замыкания и другими функциями защиты● Выход внешней сигнализации, максимальный выходной ток 100 мА, Выдерживает напряжение 24 В постоянного тока

Применение областях:

Подходит для всех видов малого и среднего оборудования и инструментов автоматизации, таких как: гравировальный станок, маркировочный станок, станок для резки, лазерное фототипирование, плоттер, станок с ЧПУ, автоматическое сборочное оборудование и т. Д.

Размер:

Проводка:

Существует три способа подключения для драйвера, как показано ниже.1. Общий анод2. Общий анод3. Дифференциального сигнала

Мотора:
