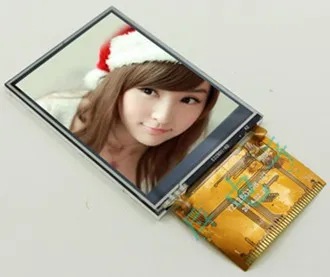

Noenname_null 2.8 дюймов 37pin TFT ЖК-дисплей Экран с сенсорным Панель ili9320 ILI9325 ILI9341 320*240 QVGA

547 руб.

Описание

2.8 дюймов TFT ЖК-экран с сенсорной панелью

Стеклянная панель: КПП 2.8 дюймов
Разрешение: QVGA 320*240
Драйвер IC: ILI9320.ILI9325. ILI9341.R61580. R61505U. HX8347A. HX8347D. (Пожалуйста, обратите внимание при покупке)
Источник света: выделенный 4 светодиода, нормальный блок питания одиночный светильник is15ma, общая сила тока-60ма.
Сенсорный: 4 провода резистивные сенсорные
Штыревое пространство: 1.0 мм
Контактный номер: 37PIN
Толщина модуля: 2.2 мм макс
Размер сварного соединения: как спецификация модуля
Напряжение питания: VCC = 2.8 В. не идеальное рабочее напряжение iovcc = 1.8 В/2.8 В. пользователи мобильных телефонов также доступны для 3.3 В питания.
Мощность: ЖК-накопитель максимальное тепловыделение в черном экране (не IPS) около 1.0mao.
Код водителя: использование технического персонала для отладки кода инициализации OK, может добиться лучшего эффекта дисплея

Pin	Имя
1	DB0
2	DB1
3	DB2
4	DB3
5	GND
6	VCC
7	CS
8	RS
9	WR
10	RD
11	IM0
12	X +
13	Y +
14	X-
15	Y-
16	Леда
17	LED1
18	LED2
19	LED3
20	LED4
21	IM3
22	DB4
23	DB10
24	DB11
25	DB12
26	DB13
27	DB14
28	DB15
29	DB16
30	DB17
31	Сброс
32	VCC
33	Iovcc
34	GND
35	DB5
36	DB6
37	DB7
