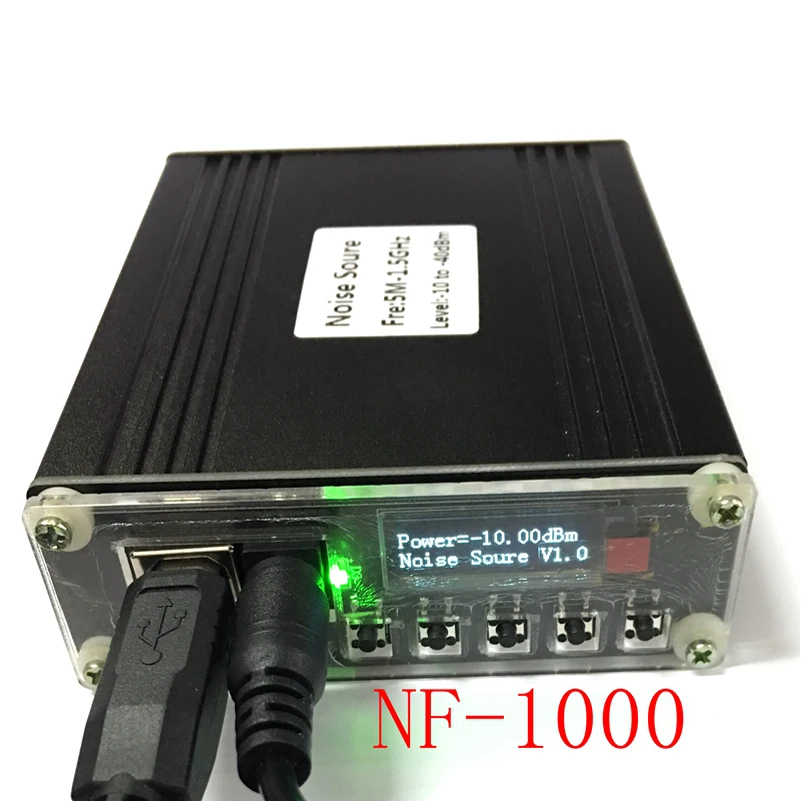

Шум источника сигналаNF-1000Инструкция по эксплуатации

I. Введение

1 , Диапазон рабочих частот( Частотный диапазон):Из NF-1000 (5 МГц-2 ГГц)

2.Выход уровень диапазон:От-36 дБм до-10 дБм

3.Выход уровень шага:0.05dB

4.Это действительно плоский экран:±0.5dB( В течение1 ГГц)

5,Мощность( Мощность):+ 12 V( 150mA)

6. Размеры:Ширина * Высота * Д = 82,8*28,8*108 мм

7. Вес: Менее 200 г

8 , OLEDДисплей, интерфейс управления ключом, сUSBИнтерфейс( Предоставить протокол передачи данных)

Аксессуары: 12 V адаптер питания, SMA-Q9 провод аксессуар "12 V адаптер

Во-вторых, описание ввода и вывода

1.Выходной порт-это выходной сигнал шума, Частотный диапазон:(5 МГц-2 ГГц), Это действительно плоский экран внутри1 г

2 Входной интерфейс включаетUSB-BВходной порт иDC-INВходной разъем

Управление

1 , S1: Переместите курсор вправо

S2: Значение позиции курсора минус

S3: Подтверждение (после изменения данных необходимо нажать кнопку подтверждения)

S4: Значение позиции курсора плюс

S5: Переместите курсор влево

Каждый раз, когда вам нужно изменить выходную частоту или изменить выходную мощность, вы должны нажатьS1ИлиS5Чтобы перейти к модифицируемому состоянии.Когда курсор находится в первой (последней) позиции колонки, нажмитеS1( S5), Чтобы перейти к другой колонке.

2 Спереди Панель Описание

3 Задняя панель, описание

4 , С описанием размеров

Длина:11 ммШирина:86 ммВысота:29 ммТорчащийSMAДетали:13 мм

Четвертый, использовать

Благодаря небольшому размеру, весу и легкому переносу светильник может выполнять калибровку на месте, техническое обслуживание на приборах промышленной автоматизации, а также обеспечивает точные источники шума для наружных измерений.

1. В тех случаях, когдаИспользуется в качестве источника отслеживания,S21ПараметрФильтры, усилители, кабели и другие устройства могут быть протестированы с помощью анализатора спектра, иСтоящая волна антенны может быть протестирована с помощью радиочастотного моста.

2. В тех случаях, когдаИспользуемый в качестве защитного источника, выход подключается к ленточному фильтру соответствующей частоты, а затем подключается к усилителю мощности.

V. Диапазон измеренных данных

-10dBmВыход кривой

-20dBmВыход кривой

-30dBmВыход кривой

Кривая амплитуды шума в2 ГГцЧастотный диапазон

7

Шесть, с фильтром измерения анализатора спектра

6,1 измерение 88 МГц до 108 МГц фильтр

6,2 измерения 50 МГц до 100 МГц фильтры

6,3 измерения 200 МГц до 300 МГц фильтры
