Описание
 |  |  |  |  |
 |  |  |  |  |
Особенности (86J18118EC-1000)
Фаза: 2
(Национальная ассоциация владельцев электротехнических размерный ряд: 34
Угол шага (deg): 1,8
Точность положения: 1,8 ±0. 09
Крутящий момент (Н. М): 3,0
Текущая фаза (A): 5,0
Сопротивление постоянного тока (Ом): Ω ± 10% 0,45
Индуктивность/фаза (mH): mH±20 % 1,8
Крутящий момент (gcm):
Инерция ротора (широкий динамический диапазон-c㎡) соединения: G. GM2
Рост температуры (макс): 80 ℃
Электрическая прочность на разрыв: 500VDC
Сопротивление изоляции: 100 МОм (500В постоянного тока)
Радиальная Воспроизведение: Макс 0,025 мм (нагрузка 450 г)
Осевая игра: Макс 0,075 мм (нагрузка 920 г)
Класс изоляции: B
Подводящего провода: 4
Длина (мм): 146
Драйвер: 2HSS86H, 2HSS858H
Дисплей продукта
Параметры продукта

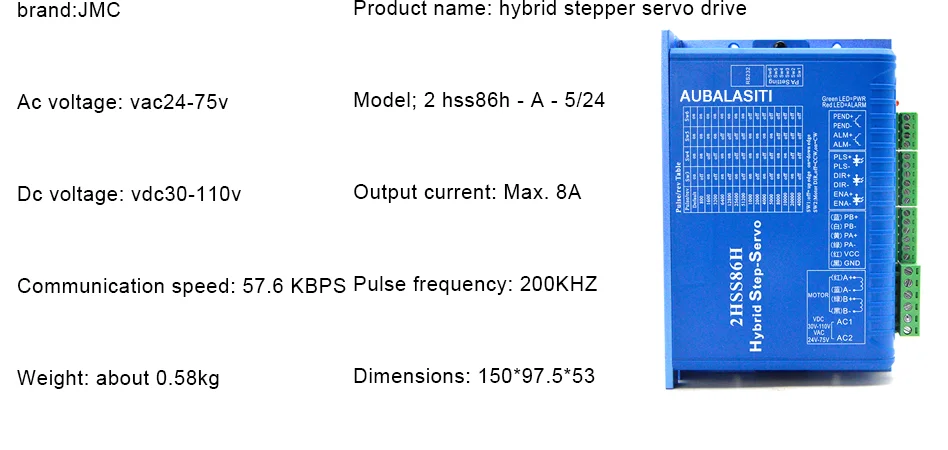

Особенности (2HSS86H)
2 фазы гибридный шаговый драйвер серводвигателя 2HSS86H
Полный замкнутому циклу
Двигатель со стандартным кодировщиком линии 1000
Это экономит энергию и достигает почти 100% выходного момента.
Микрошаговый диапазон настройки 2-256
Высокая скорость отклика, высокая скорость
Оптическая изоляция Аварийная сигнализация выходной интерфейс ALM
Полоса пропускания тока: (-3 дБ) 2 кГц (типичное значение)
Полоса пропускания скорости: 500 Гц (типичное значение)
Полоса пропускания петли положения: 200 Гц (типичное значение)
RS232 с последовательным можно загрузить или изменения параметров
Оптическая изоляция Аварийная сигнализация выходной интерфейс ALM
Перегрузки по току, I2T, перенапряжения, под напряжением, температурой, ускорением, перепадом защиты
Сигнализация прозрачный вход Ена
Введение
2HSS86H
2 Фаза гибридный шаговый сервопривод интегрированная система сервоп водителя шага. Он принимает типичный
Трициклический метод управления, который включает в себя циклы тока, спиральную петлю и контур положения. Этот продукт имеет преимущество обоих шагов
И система сервопривода, и это высокоэкономически эффективные продукты контроля движения.
Параметры продукта
Чертежи продукта
Чертежи продукта
CE сертификат
Характеристики
- Применение
- Коммерческое производство
- Номер модели
- 2HSS86H+86J18118EC
- Тип
- Запчасти для электроинструментов
- Индивидуальное изготовление
- Да
- Motor
- 86J18118EC-1000
- Driver
- 2HSS86H
- NEMA
- 34
- Current
- 5A
- Phase
- 2
- Step angle(deg)
- 1.8
- Holding Torque(N.m)
- 3.0
