Описание
 | |
 | |
| |
Описание продукта:

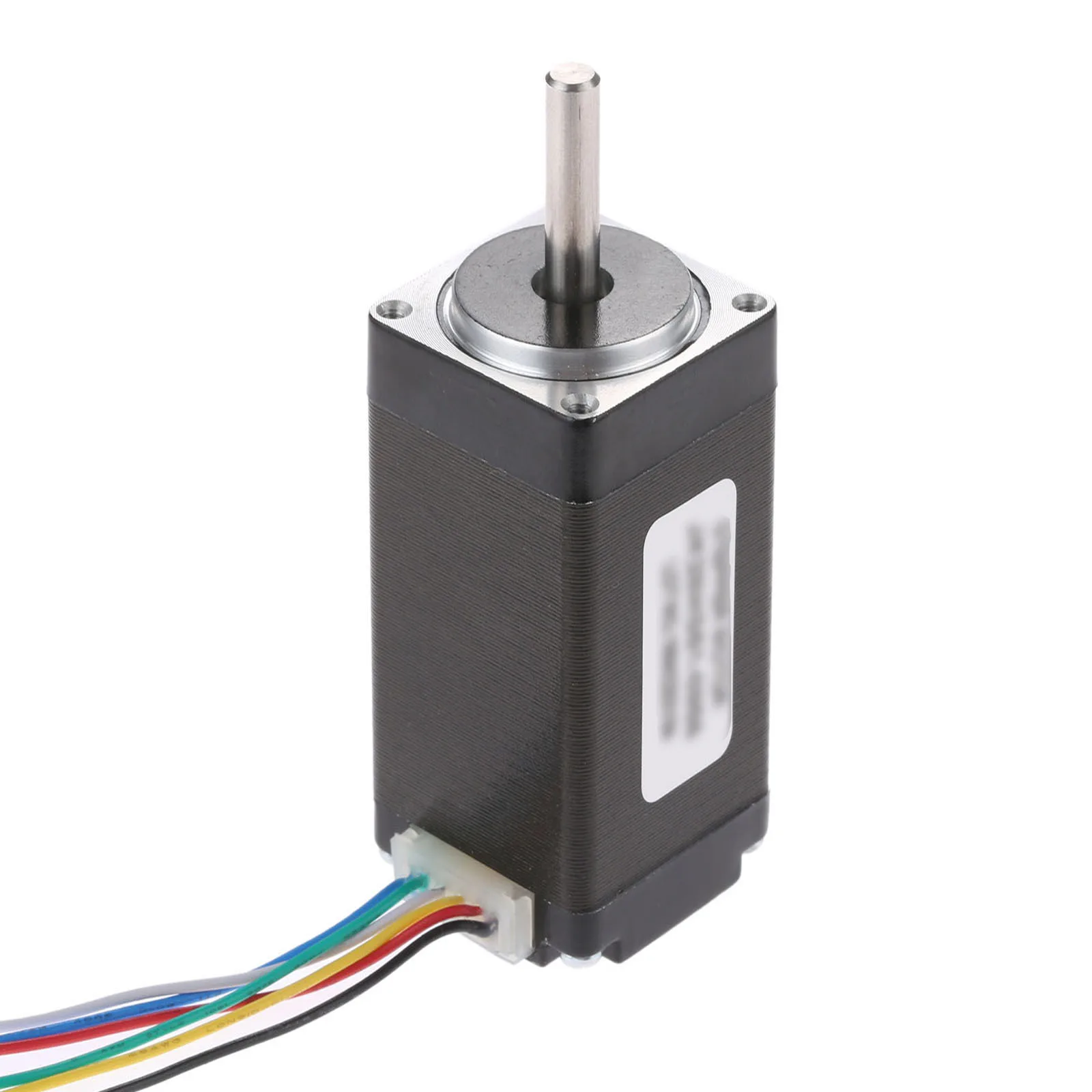

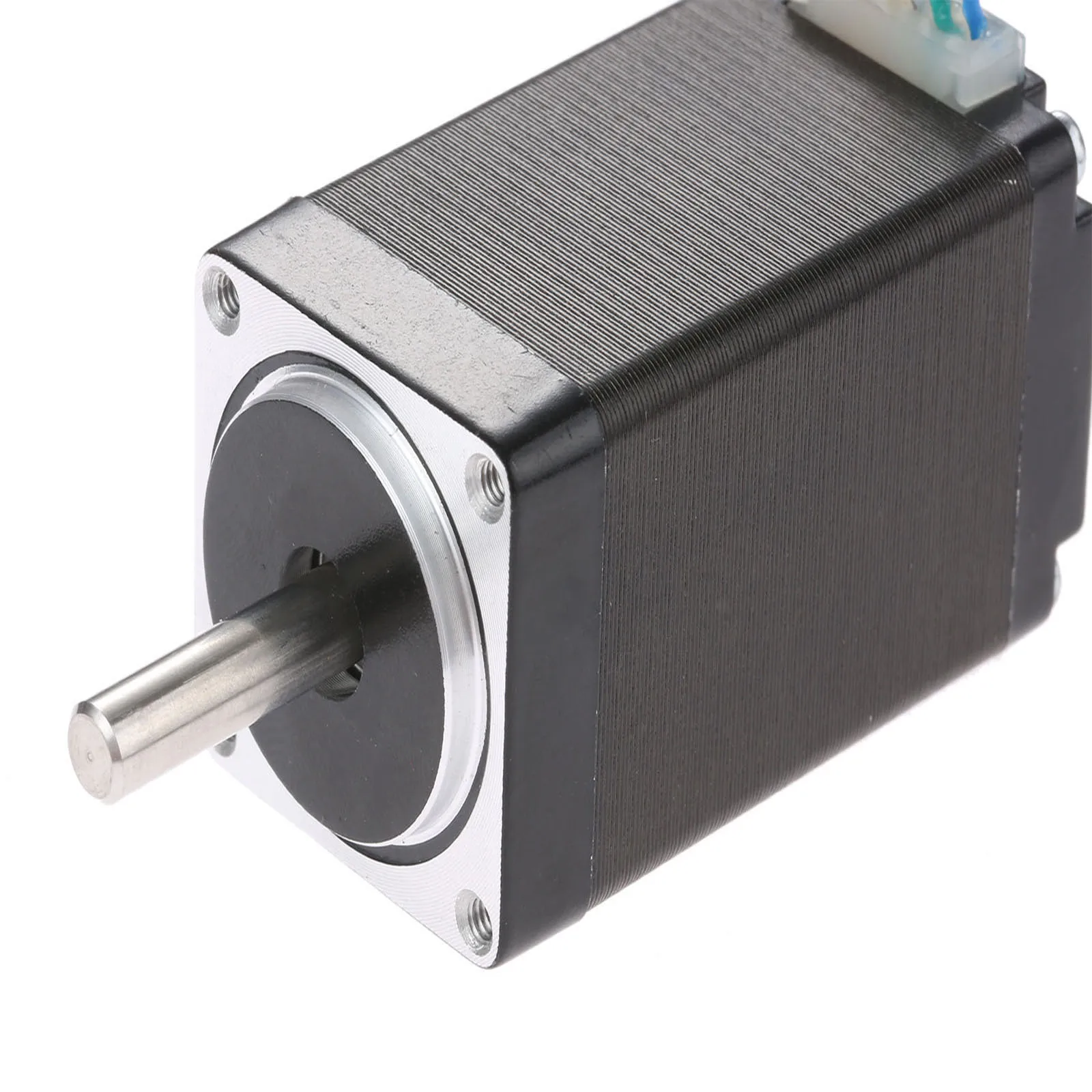

Особенности 100% абсолютно новый. 1,8 ° 2 двухфазовый, размер NEMA 11 CE и RoHS одобренный Hybird шаговый двигатель. Широко используется в гравировальной машине, принтере, медицинской технике, вышивальной машине, сценическом освещении, текстильной автоматизации, печати, упаковки и других отраслях автоматизации оборудования Подходит для 3D принтеров, оборудование для мониторинга, медицинская техника, текстильная техника, сценическое освещение и так далее. Электрические Параметры:Рост температуры: 80 ° Макс. Температура окружающей среды:-20 ° ~ + 50 °. Сопротивление изоляции: 100 МОм мин., 500В постоянного тока. Диэлектрическая прочность: 500 В переменного тока в течение 1 минуты. Вал радиального воспроизведения: 0.02Max. (450g-load). Вал осевой воспроизведения: 0.08Max. (450g-load). Макс. радиальная сила: 28N (20 мм от фланца). Макс. осевая сила: 10N. Номер детали производителя: 28HS45-0956; Тип двигателя: биполярный шаговый; Угол наклона: 1,8 °; Ток/фаза: 0.95A; Фазовое сопротивление: 3,4 Ом; Индуктивность/фаза: 1.2mH ± 20%; Крутящий момент: 750г. см/7.35н. см/10.3oz.in; Инерция ротора: 12 г. см2; Физической Параметры: Размер рамы: 28 мм x 28 мм/1,1 дюйма x 1,1 дюйма Длина двигателя: 45 мм/1.8in. Диаметр вала: 55 мм. Длина переднего вала: 18 мм. Количество проводов: 6. Длина кабеля: 300 мм/12 дюймов. Посылка в комплекте Шаговый двигатель с кабелем x 1 | |
 | |
 | |
 | |
 |
Характеристики
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия / ИСО / ROHS / UL
- Тип
- Гибридные
- Номер модели
- JK28HS45-0956
- Фаза
- 2
- Угол Шага (градусы)
- 1.8
- Крутящий Момент
- 750g.cm/7.35N.cm/10.3oz.in;
- Ток / Фаза
- 0.95A;
- Temperature Rise
- 80℃max
- Ambient Temperature
- -20℃~+50℃
- Insulation Resistance
- 100 MΩ Min. ,500VDC
- Dielectric Strength
- 500VAC for 1minute
- Shaft Radial Play
- 0.02Max. (450g-load)
- Shaft Axial Play
- 0.08Max. (450g-load)
- Max. radial force
- 28N (20mmfrom the flange)
- Max. axial force
- 10N
- Manufacturer Part Number
- 28HS45-0956;
- Motor Type
- Bipolar Stepper;
- Phase Resistance
- 3.4ohms;
- Inductance/phase
- 1.2mH±20%;
- Frame Size -
- 28mm x 28mm/1.1in x 1.1in
- Motor Length
- 45mm/1.8in
- Shaft Diameter
- 5mm
- Front Shaft Length
- 18mm
- Number of Leads
- 6
- Cable length
- 300mm/12in
- Rotor Inertia
- 12g.cm2;
