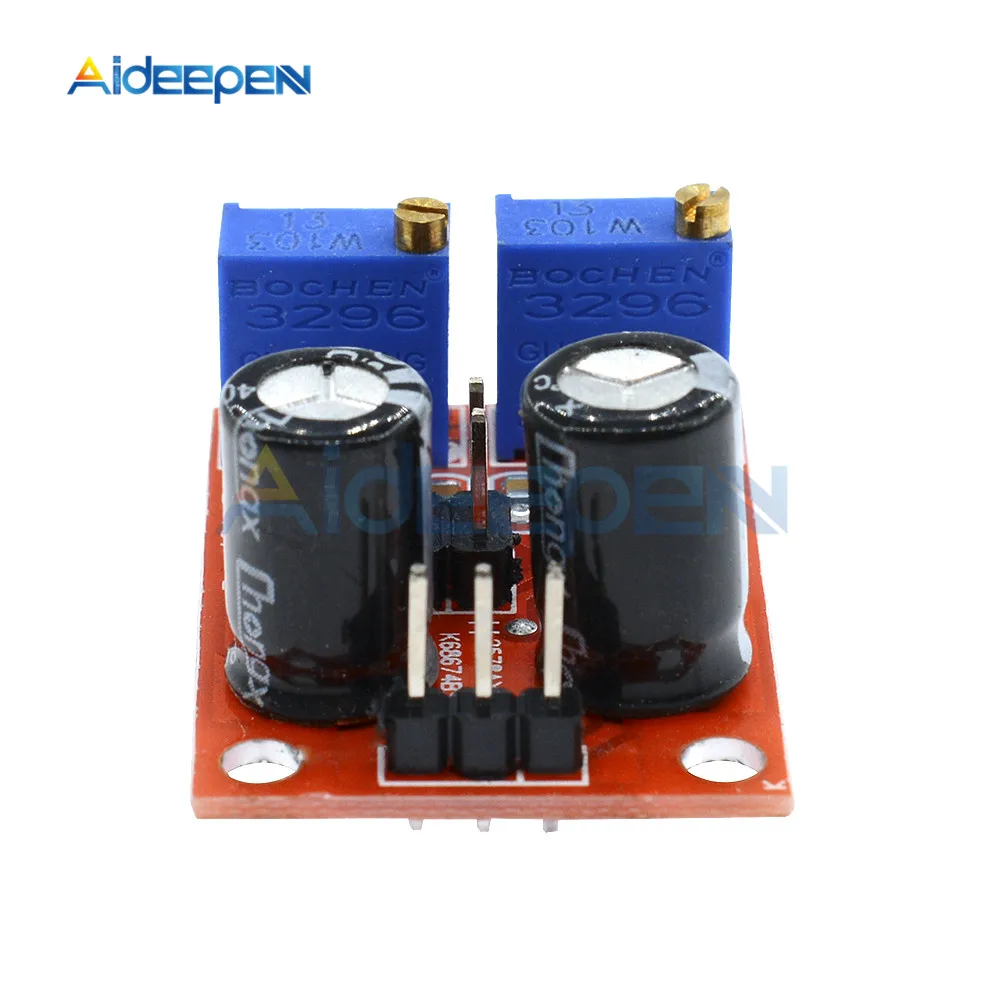

NE555 импульсный Частотный рабочий цикл регулируемый модуль генератор сигналов квадратной волны 10 кГц-200 кГц Драйвер шагового двигателя

1 используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны, используемый для экспериментального развития.
2 для привода шагового двигателя для генерации сигнала квадратной волны.
3 регулируемые импульсы, генерируемые для использования MCU.
4 Регулируемый импульсный генератор, связанные схемы управления.

Особенности:

1, Размеры: 3,1 см * 2,2 см
1, основной чип: NE555;
2, Входное напряжение: 5V-15VDC. 5 В питания, выходной ток может 15 мА вокруг; 12 В питания, выходной ток может 35 мА вокруг;

3, входной ток: 100 мА
4, Выходная Амплитуда: 4,2 в V-PP до 11,4 в V-PP. (В зависимости от входного напряжения, выходная амплитуда будет отличаться)
5, максимальный выходной ток: 15мА (5 В питания, V-PP больше 50%), 35ма (12 В питания, V-PP больше 50%)

1, выход с Светодиодный индикатор, нет выход простой (Ближний свет светодиодный объем, высокий светодиодный Выкл частоты сравнительно низкая, светодиодный мигает);
2, выходной уровень выбираемый частотный диапазон, выходная частота более непрерывно регулируется;
LF Файл: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокочастотный Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц

3, Выходной рабочий цикл может тонкой настройки, рабочий цикл и частота не регулируется отдельно, регулировка рабочего цикла изменит частоту

4, выходная частота регулируется;
Период T = 0,7 (RA + 2 RB) C

RA, RB 0-10 K регулируется;

Низкий профиль, когда C = 0,001 мкФ;
Если стенды C = 0,1 мкФ;
Высокочастотный файл C = 1 мкФ;
HF stils C = 100 мкФ, поэтому частота сигнала покупателей может иметь собственные вычисления;
