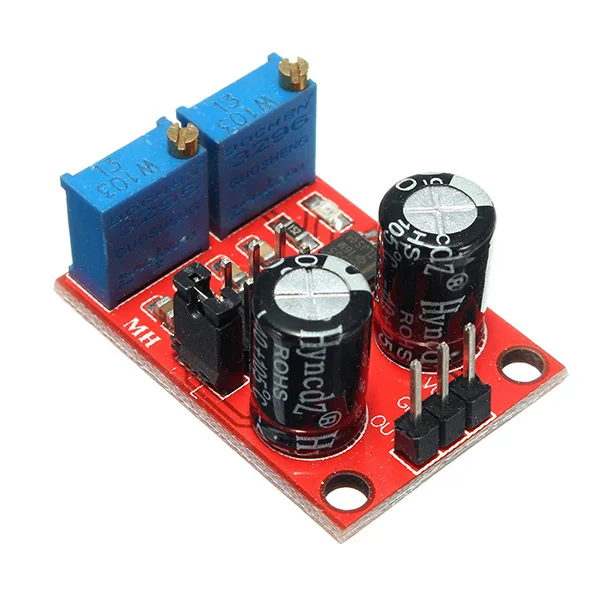

NE555 импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов квадратной волны шаговый двигатель драйвер

Особенности:
1. Как генератор сигналов квадратной волны, генерирует сигнал квадратной волны, используемый для экспериментального развития.
2. Используется для привода шагового двигателя для генерации сигнала привода квадратной волны.
3. Генерировать Регулируемый Пульс для MCU.
4. Генерировать Регулируемый пульс, чтобы контролировать схемы, связанные.

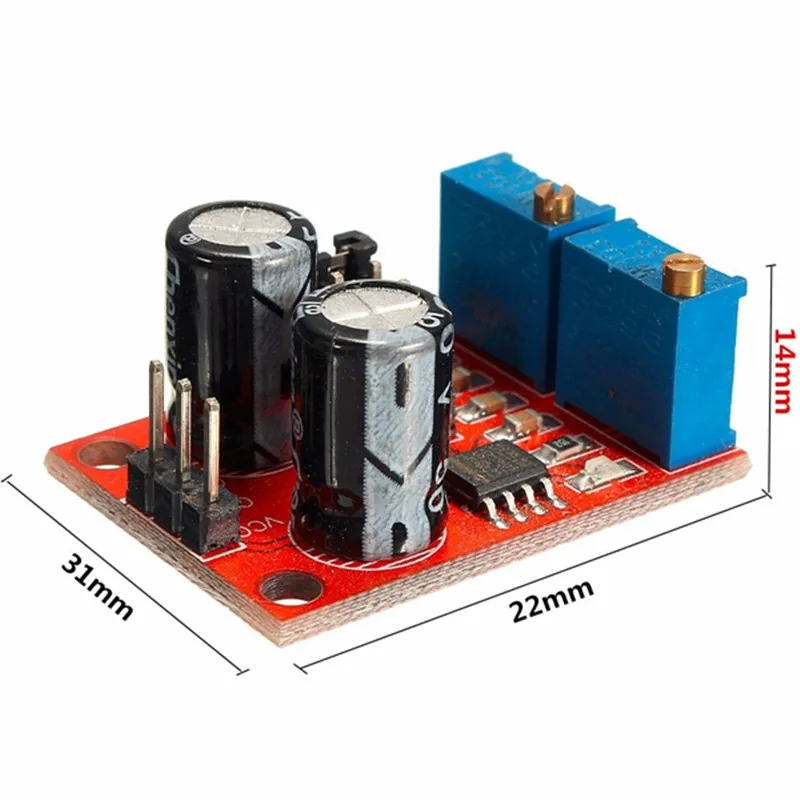

5. Размер: 31 мм x 22 мм

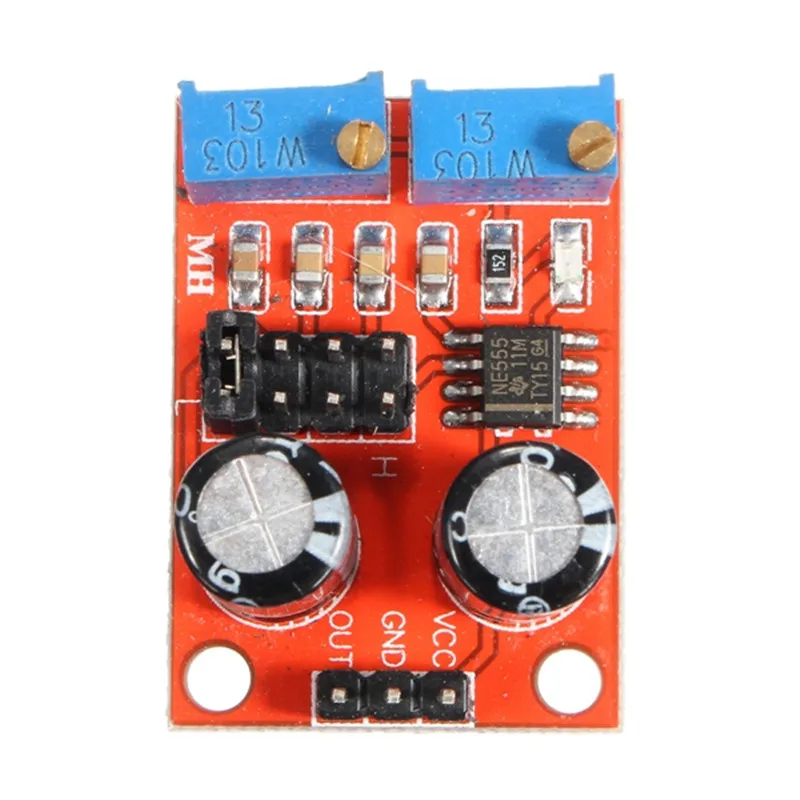

6. Основной чип: NE555
7. входное напряжение: 5 V-15 V DC. когда источник питания составляет 5 В, выходной ток может быть 15 мА вокруг; когда источник питания 12 В, выходной ток может 35 мА вокруг
8. Входной ток:> = 100 мА
9. Амплитуда выхода: 4,2 в V-PP до 11,4 в V-PP. (Различное входное напряжение, Выходная амплитуда будет отличаться)
10. Максимальный выходной ток:> = 15 мА (5 В питания, V-PP более 50%),> = 35 мА (12 В питания, V-PP более 50%)
11. Светодиодный выход с индикацией (низкий уровень, светодиодный индикатор будет включен; высокий уровень, светодиодный будет выключен; низкая частота, светодиодный мигает)
12. Диапазон выходных частот выбирается:
НЧ-Файл: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокочастотный Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц
13. Выходной рабочий цикл может точно настроить; Рабочий цикл и частота отдельно не регулируются; регулировка рабочего цикла изменит частоту
Посылка включает в себя:
1 х NE555 импульсная Частота Рабочий цикл регулируемый модуль
