Настольный осциллограф DSO4102C 2 канальный цифровой осциллограф 100 МГц полоса пропускания произвольный/функциональный генератор сигналов 110/220V

Описание

Настольный осциллограф DSO4102C 2 канальный цифровой осциллограф 100 МГц

Пропускная способность произвольный/функциональный генератор сигналов 110/220 В

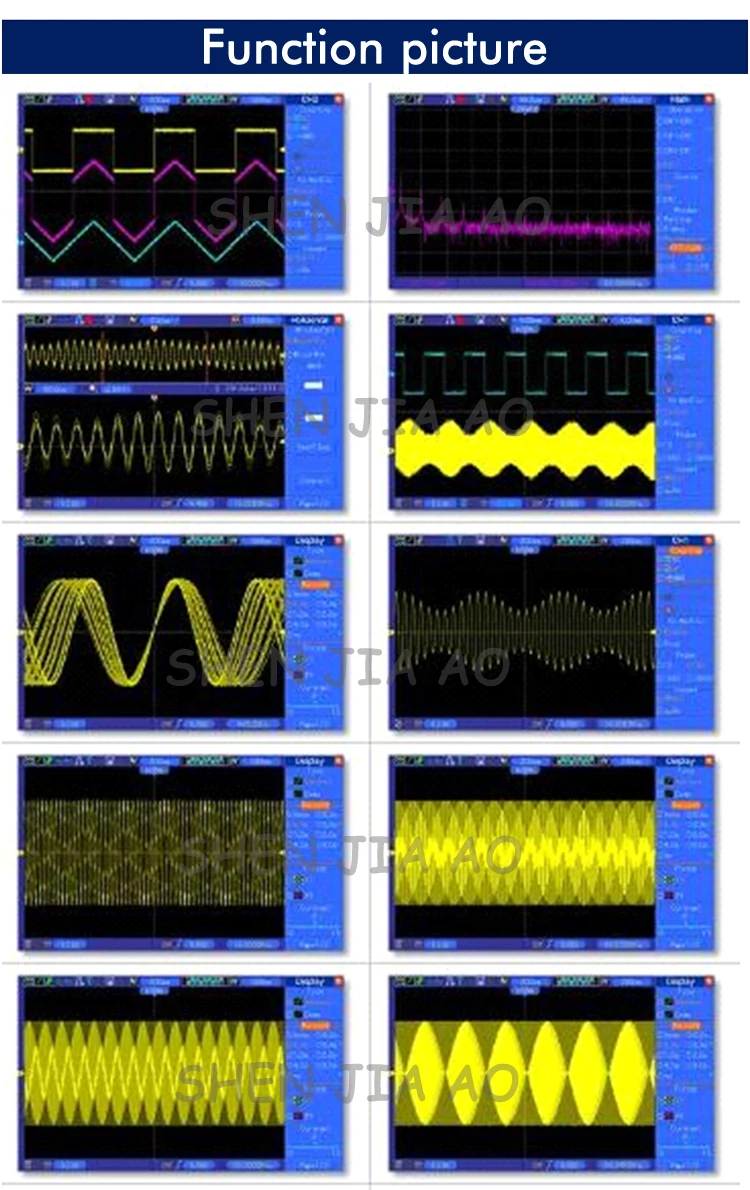

Показ изображения:

Описание продукта:

1. Двухканальный осциллограф + произвольный/функциональный генератор сигналов + синхронизатор + внешний триггер

2. Осциллограф и ключи генератора сигналов являются самостоятельными для легкой работы, просты в использовании

3. Большой и четкий дисплей экрана (7,0-дюймовый ЖК-дисплей, разрешение до 800*480), сигнал

Дисплей четкий и реалистичный

4. Осциллограф: 1GSa/s частота дискретизации в реальном времени, широкополосный 100 МГц, до 20 видов автоматического

Измерение по функции

5. Мощная функция запуска: триггер края, триггер длительности, триггер ширины импульса, триггер узора, очередь

Триггер, повторить триггер

6. Функция/генератор произвольных сигналов: 25 МГц, 12 бит разрешение, 200 МГц, DDS, произвольная волна/

Квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC волна, легко

Имитации датчика

7. Поддержка sd-карты, функция VGA (опционально)

8. Встроенный usb-хост, поддержка хранения дисков U, обновление USB интерфейса/sd-карты.

Модель: DSO4102C

Осциллограф показатели:

Элемент выборки: фактический пробоотборник: 1GSa/s эквивалентный пробоотборник: 25GSa/s

Отбор пробников: выборка данных

Пик: отображает высокую частоту и случайные глюки

Средний: средний сигнал, время: 4,8, 16,32, 64128

Введите:

Входное соединение: DC, AC или заземление

Входное сопротивление: 1MΩ ± 2% II20pF ± 3pF

Затухание зонда: 1X, 10X

Установка коэффициента затухания зонда: 1X, 10X, 100X, 1000X

Максимальное входное напряжение: тип I и тип II: 300 VRMS (10x);

Тип установки III: 150 VRMS (1x);

Тип установки II: 20 дБ/10 лет для наклона, начиная с 100 кГц выше падения до более или

Равен 3 МГц AC пику 13 в, для несинусоидальной формы, пик должен быть менее 450 в. Смещение

Продолжительность выше 300 В должна быть менее 100 мс, и уровень сигнала RMS (включая все DC

Компоненты, которые удаляются с помощью муфты переменного тока) должны быть ограничены 300 В. Если вы превысите эти значения,

Вы можете повредить инструмент.

Горизонтальная система:

Диапазон дискретизации: 1GSa/s

Интерполяция формы волны: (sin x)/x

Глубина хранения: 40 K

Дальность сканирования: 4ns/div ~ 80 s/div

Частота дискретизации и точность задержки времени: ± 50ppm (в любом временном интервале больше 1 мс)

Диапазон местоположения: 20ns/div до 80us/div; (-8div x s/div) до 40 мс;

200us/div до 40 s/div; (-8div x s/div) до 400 s;

Точность измерения интервала времени (Полная Полоса пропускания): один: ± (1 интервал выборки + 100 ppm x Чтение + 0.6ns);

> 16 средних значений: ± (1 интервал выборки + 100ppm x Чтение + 0.4ns);

Интервал выборки = второй/div 200

Вертикальной системы:

Вертикальное разрешение: 8-плата сбора данных, каждый канал выборки одновременно

Вертикальная чувствительность: 2 мВ/div до 10 В/div

Пропускная способность: 100 МГц

Время подъема на BNC (обычно): 3.5ns

На BNC или при использовании зонда, аналоговый диапазон в выборке и усреднение

Режимы: 2mV/сетка для 20mV/div, ± 100mV; 50mV/сетка для 200mV/div, ± 1 V

500mV/сетка для 2 V/cell, ± 10 V 10 V/cell, ± с алюминиевой крышкой, 50В

Математические операции: плюс, Вычтите, размножайте, разделите, FFT

FFT: окно: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка дискретизации

Широкополосный предел: 20 МГц

Низкочастотный диапазон (-3 дБ): ≤ 10 Гц при BNC

Мощность питания:

Напряжение питания: 100-120 В AC RMS (± 10%), 45 Гц до 440 Гц, CAT II

120-240 В AC RMS (± 10%), 45 Гц до 66 Гц, CAT II

Мощность: <30 Вт

Предохранитель: 2А, т рантинг, 250 В

Размер: 385*200*245 мм

Вес: 2,08 кг
