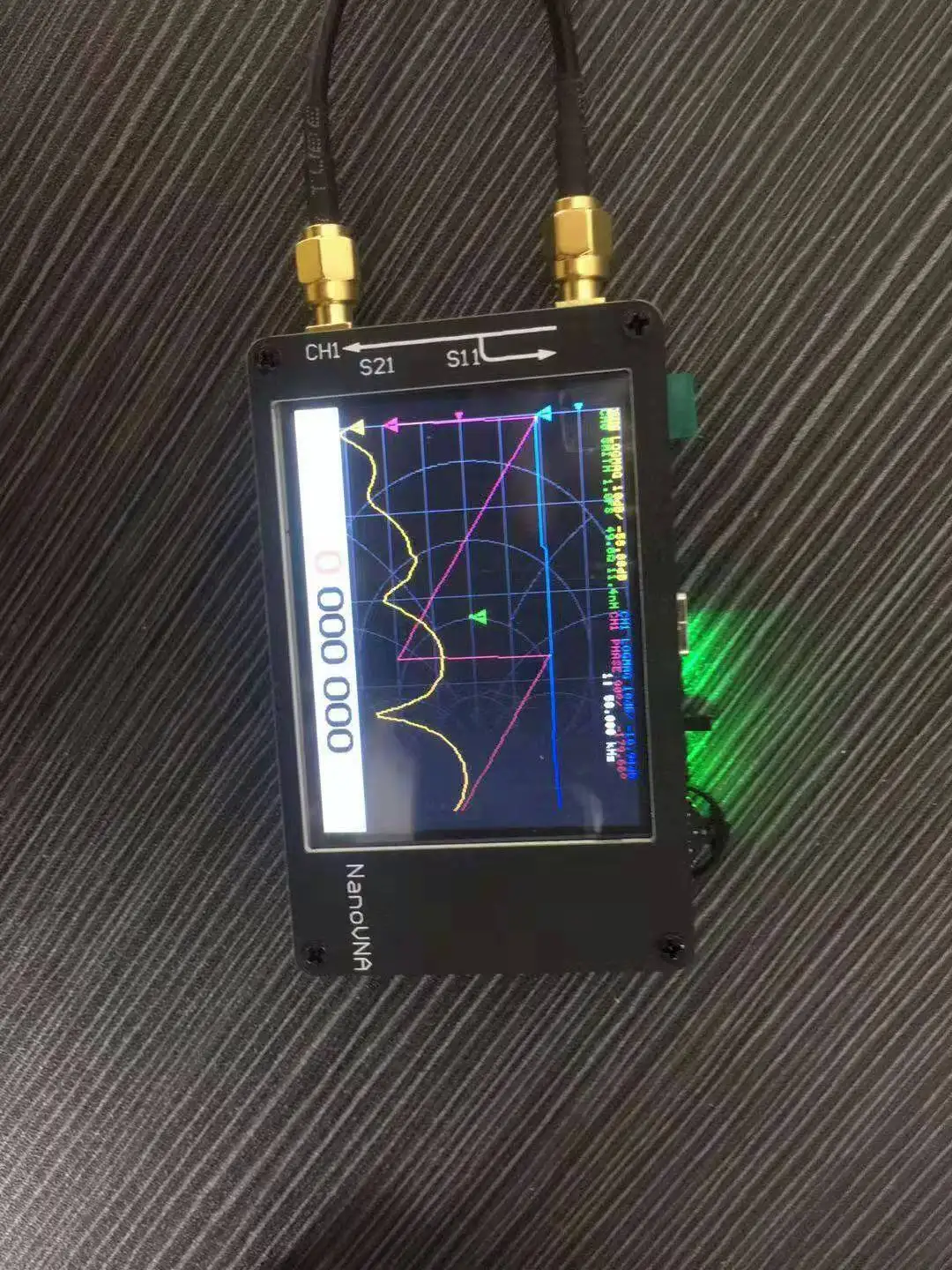

NanoVNA векторный сетевой анализатор 2,8 дюймов VSWR lcd 50KHz-900MHzHF VHF UHF

Описание

Эта машина основана на проектов DIY с открытым исходным кодом. Те, кто имеет сильную практическую способность, могут модифицировать аппаратное или программное обеспечение, обновлять прошивку и т. Д. Каждый может работать вместе. У некоторых покупателей есть отзывы, что производительность нановны нехороша. После проверки он копируется с более ранней версии или даже опускается. Некоторые необходимые детали вызывают снижение производительности. Это не имеет ничего общего с продажами магазина. Магазин сослался на соответствующий дизайн японского edy555 (https://twitter.com/edy555) и улучшил его: отремонтировали феномен белого экрана во время использования, улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частот измерений до 900 МГц. Диапазон частот 50 K-300 МГц, непосредственно выходящий на si5351, обеспечивает динамику лучше 70 дБ, а диапазон 300-600 МГц может обеспечить динамику лучше, чем 60 дБ. 600 м-900 м Диапазон лучше, чем 50 дБ динамический. В то же время добавляется Новая схема управления питанием и встроенный аккумулятор емкостью 450 мАч (full mAh). Может работать около 2 часов. Если вам нужно больше измерений в автономном режиме, пожалуйста, свяжитесь с магазином перед покупкой. Магазин заменит вам аккумулятор большой емкости. TX/RX полное измерение может измерить полные параметры S11 и s21. Если необходимо получить S12 и S22, необходимо вручную изменить проводку порта приема и отправки. Если вам все еще нужно улучшить, пожалуйста, обратитесь в магазин, спасибо за поддержку и внимание к магазину.

Основные характеристики:

★PCB: 54 мм x 85,5 мм x 11 мм (полная материнская плата с переключателем и зарядным портом)

★Частота измерения: 50 кГц ~ 900 МГц

★Выход RF:-13 дБм (максимум-9 дБм)

★Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц)

★Порт SWR: <1,1

★Дисплей: 2,8 дюйма TFT (320x240)

★Интерфейс USB: USB type-C Режим связи: CDC (последовательный)

★Питание: питание от USB 5 В (без адаптера питания по умолчанию), встроенный аккумулятор 450 мАч, максимальный ток зарядки 1 А

★Количество точек сканирования: 101 (фиксированное)

★Трек дисплея: 4, отметка: 4, настройка сохранения: 5

★Измерение параметров S, фазы, задержки, Смита диаграммы, напряжения стоящей волны...;
