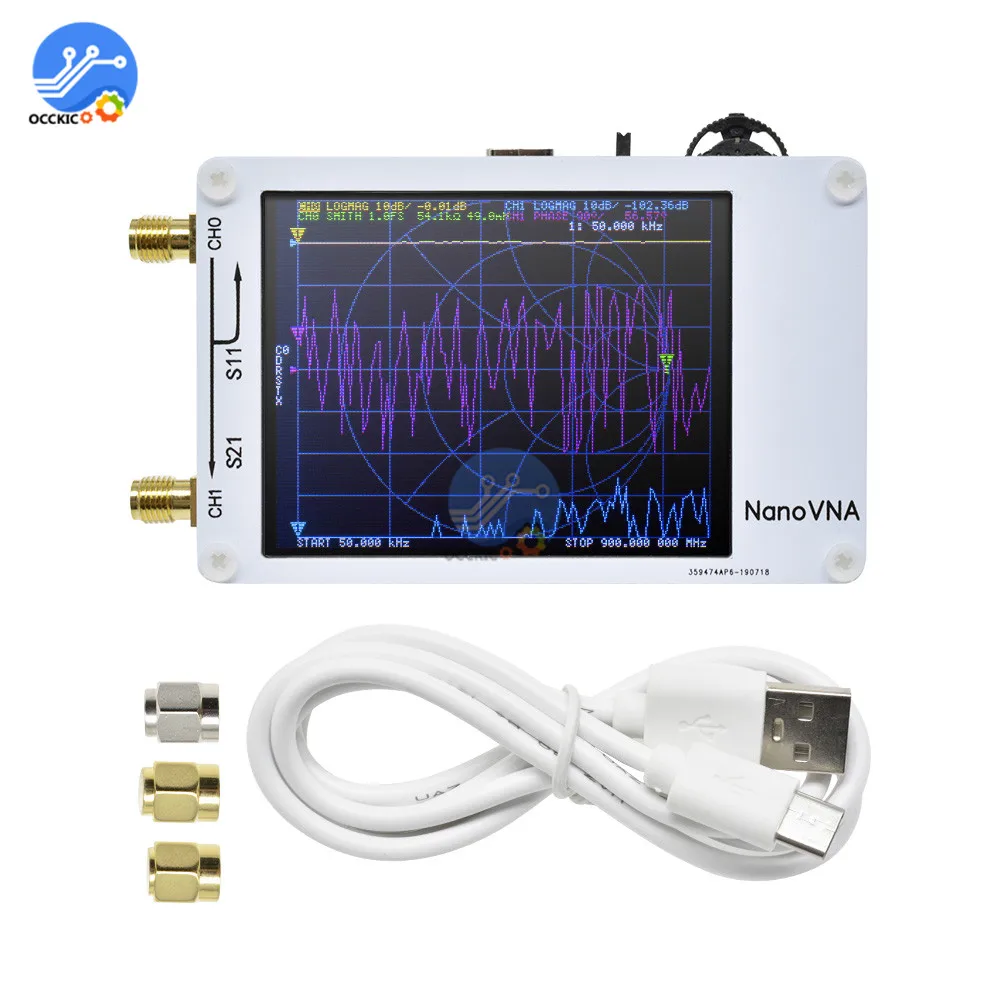

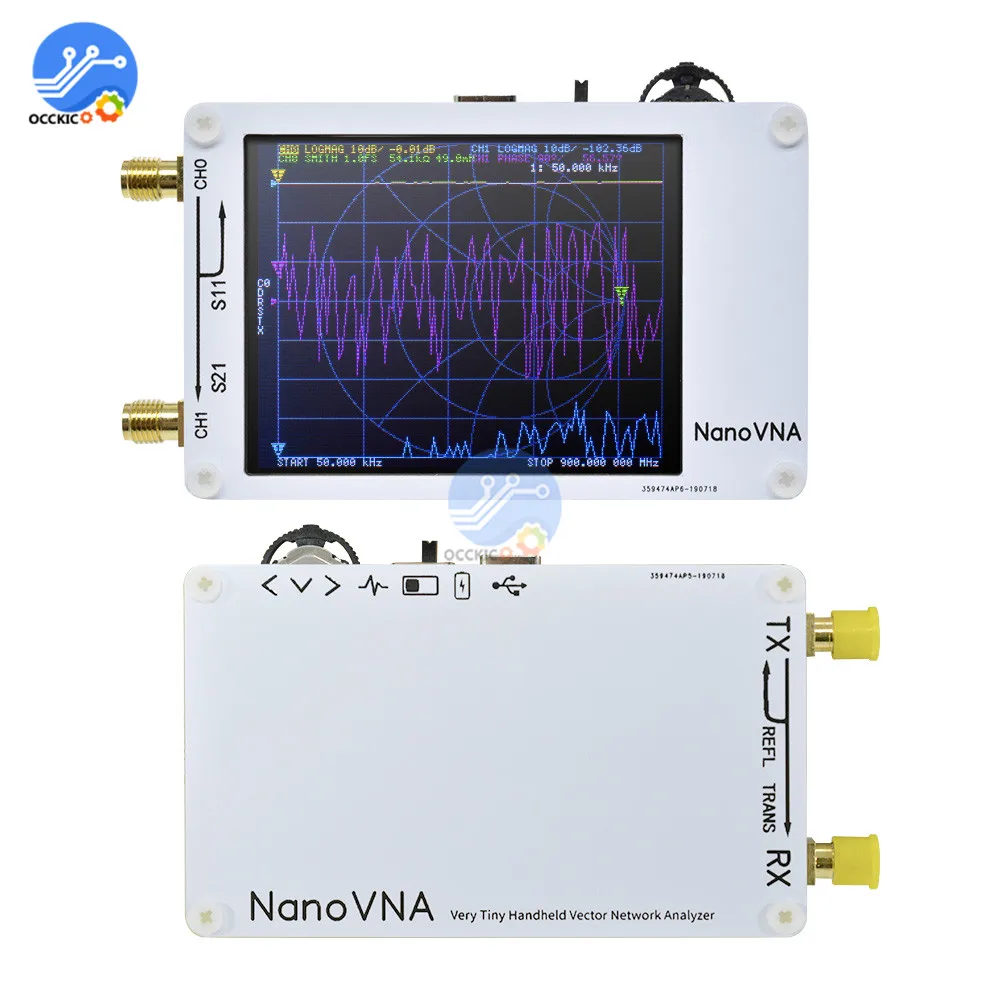

NanoVNA вектор сетевой анализатор ЖК-дисплей цифровой Дисплей 50 кГц-900 МГц Профессиональный коротковолновое MF ВЧ антенна УКВ, СКВ анализатор

Особенности:

Программное обеспечение управления ПК может экспортировать файлы Touchstone (snp), которые используется для различных радио дизайна и программного обеспечения моделирования.

Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.

Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить SMA кабель самостоятельно.

Он не имеет металлического щита. Основное преимущество заключается в том, что пользователи с сильной возможностью ручного включения могут открыть машину для просмотра структуры цепи. Однако при измерении частот выше 300 м, это легко мешать другим сигналам. Поэтому этот продукт рекомендуется для обучения и использования на более низких частотах.

Частотный диапазон 50 k-300 MHz прямого выхода si5351 обеспечивает более высокий чем 70dB динамический.

Расширенный диапазон 300 M-600 MHz обеспечивает более 50 дБ Динамики, а диапазон 600 M-900 M лучше, чем 40 дБ Динамики.

Небольшой и портативный, простой в использовании, этот проект имеет целью обеспечить радиочастотный гаджет, но полезный инструмент для любителей.

Технические характеристики:

Материал печатная плата монтажа

Цвет: белый

Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включение расширенной прошивки) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)

Радиочастотный выход:-13 дБм (максимум-9 дБм)

Точность частоты: <0.5ppm

Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включение расширенной прошивки)

Порт SWR: <1,1

Дисплей: 2,8 дюймов TFT (320*240)

Интерфейс USB: USB type-C

Режим связи: CDC (серийный)

Тип разъема для зарядки: USB 5 V 120mA

Батарея: 1 * литиевая батарея, 3,7 в, 450 мАч (в комплекте)

Количество точек калибровки: 101 (фиксированный)

Количество точек сканирования: 101 (фиксированный)

Отслеживание дисплея: 4, маркировка: 4, сохранение настройки: 5

Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)

Размер упаковки: 190*100*30 мм/7,5*3,9*1,2 дюйма

Вес упаковки: 139 г/4,9 унции

Примечание:

Этот продукт не содержит SMA кабель, вам нужно подготовить себя.
