Описание
Отличные новости от Longs motor! Доставка со склада США, после оплаты, в течение 3 ~ 5 дней для получения продукции!
Никаких налогов с таможни для клиентов США, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка по UPS!
Этот пункт включает в себя:

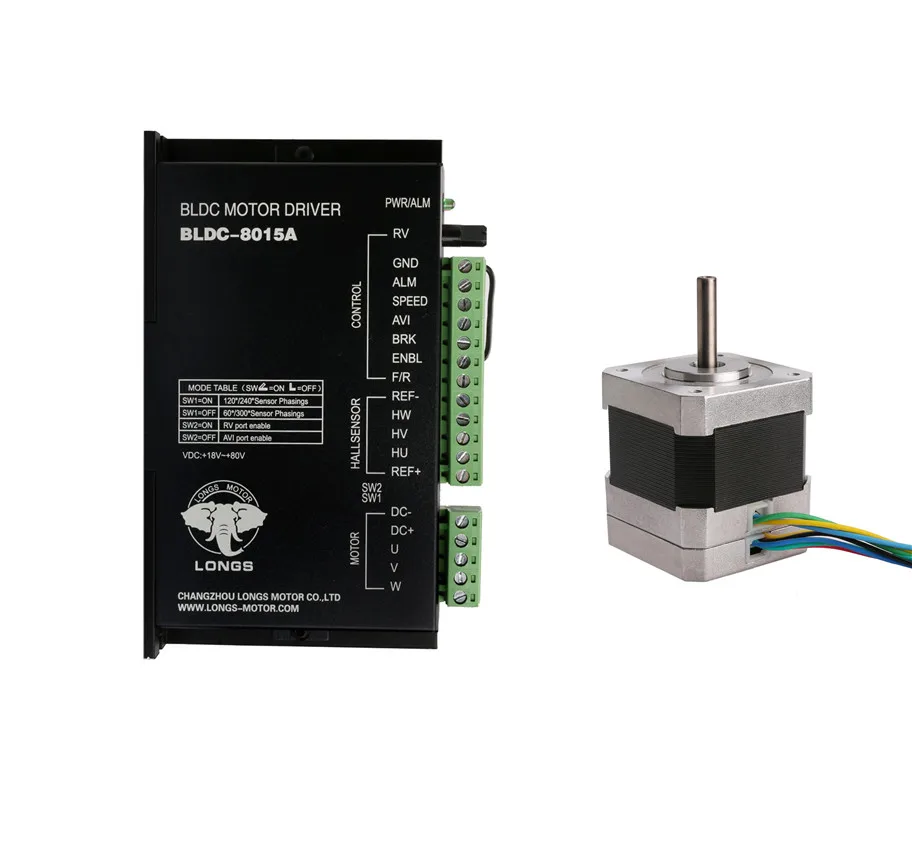

1 шт Бесщеточный Электродвигатель Nema17 42BLF01 26 W 24 V 4000 об/мин 1 шт Бесщеточный Электродвигатель драйвер BLDC-8015A
1.Бесщеточный электродвигатель Nema17
2. бесщеточный двигатель постоянного тока драйвера BLDC-8015A
Особенности: SPWM, скорость/ток так замкнутая петля технология, плавное вращение Плавный выход крутящего момента в диапазоне скорости (8000 об/мин Макс.) 1: 75 Макс. Коэффициент регулирования скорости Регулируемый Электрический угол 60 °/300 °/120 °/240 ° Регулировка скорости: Регулировка потенциометра/аналоговый вход Запуск/шаг, быстрый тормоз, CW/CCW поворот shift Выход скорости, сигнал тревоги (O. C.) По току, по напряжению, по стойлу, по недостающей скорости
Параметры:
Электрические параметры (Tj = 25 °C)
Окружающей среды требование
Функция Описание: Источник питания: DC +; DC- Напряжение: 24 ~ 80DC, обычно Линейный источник питания (приложение), пульсационное напряжение выше 50 в может Повреждения драйвера. Выходной ток LPS должен быть на 60% больше, чем ток драйвера. В случае переключения питания (настоятельно рекомендуется), пожалуйста, обратите внимание, что ток должен соответствовать току двигателя. Внимание: неправильное подключение может привести к повреждению драйвера. Выбор регулировки скорости (RV; AVI)1. Setup скорость потенциометр (RV). dip SW2 должны быть на статус чтобы включить эту функцию. CW повернуть Потенциометр увеличит скорость. CCW-скорость вниз. 2. Скорость настройки с помощью аналогового входа (AVI). В DIP SW2 должен быть выключен статус чтобы включить эту функцию. 。 AVI терминала Принять 0 ~ 5 В напряжение или ШИМ сигнал от контроллера AVI терминал с входным сопротивлением 100 K, ток consumption≤5mAСправочная таблица
Для регулировки скорости может использоваться только один из более двух режимов (должен быть включен другой режим). Как только AVI терминал применяется, (RV) потенциометр должен быть CCW повернут в минимальное положение. PWM сигнал 5 в ttl уровень. Запуск/остановка (ENBL)Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В. Оптическая муфта короткого замыкания делает двигатель работать, он с открытым контуром делает остановку двигателя. См. ниже схемы Вращение CW/CCW (F/R)F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В. Двигатель работает в CCW, когда Оптическая муфта короткого замыкания, двигатель работает в CW, когда Оптическая муфта открыта цепь. Внимание: Не изменяйте порядок соединения фазовых проводов мотора для переключения направления поворота. Команда моторного тормоза (BRK)BRK терминал применяется для остановки вращения быстро. Двигатель обычно останавливается в пределах 50 мс. Но инерция нагрузки не может превышать 2 раза Инерции Двигателя, в противном случае тормоз вызовет сигнализация для водителя. Время ускорения и замедления должно быть включено в контроллер в случае слишком большой инерции нагрузки, И пожалуйста, не используйте функцию тормоза в таком состоянии. Оптическая муфта короткого замыкания будет тормозной двигатель, Оптическая муфта открытого замыкания Пусковой двигатель для запуска. Настройки различных электрических угол DIP SW1 может быть настройкой чтобы соответствовать двигателей с различными электрического ангела
Скорость вращения двигателя (скорость) Импульс, генерируемый водителем, пропорционально скорости двигателя, (изолированный выход O.C.) он может быть увеличен, чтобы быть случайным уровнем. 6 Множественная частота обработаны выход. Скорость двигателя = 60 × скорость (Частота пульса)/импульсы на об. Двигателя; p. p. r = полюс двигателя pairs×6 Выход сигнала тревоги (ALM) Водитель войдет в режим защиты и остановит двигатель, работающий в случае перегрузки по току, перенапряжения, короткого CIUCUIT, моторный ларек, светодиодный на водителе будет светиться, и ALM сигнал будет доступен. Пожалуйста, отключите источник питания водителя, проверьте проводку и напряжение. Высокое напряжение не допускается для большого инерционного двигателя, так как это может привести к запуску/остановке часто и по напряжению. Схема этой функции относится к pic. 2. Терминалы Описание
Схема:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
- Бренд
- LONGS
- Применение
- Лодка / Вентилятор / Бытовая техника / Электрический велосипед / Автомобиль
- Номер модели
- 42BLF01
- Конструкция
- Постоянный магнит
- Выходная мощность
- 26W
- Сертификация
- Обязательный сертификат КНР / ROHS / Европейский сертификат соответствия
- Крутящий Момент
- 0.063N.M
- Коммутация
- Бесщеточный
- Непрерывный Ток (A)
- 1.9A
- Функция защиты
- Другое
- Тип
- Brushless DC
