1. Обзор

Универсальный весовой передатчик-это промышленное поле управления, введенное нашей компанией. (или другие приложения, которые требуют аналогового выхода) продукты небольшого размера 。 он может быть подключен только к 1 весу датчика, блок питания моста датчика составляет DC12V.

1,1Основные функции

Пластиковый герметичный водонепроницаемый корпус 。

Тип выходного сигнала опционально: 4 ~ 20MA(Or0 ~ 20 с цифровым дисплеемMA), 0 ~ 5V (Или~10 V)

Отрегулируйте выход с помощью импортированного потенциометра высокой точности

1,2Техническими показателями

Линейная точность: 0.05% FS

Полная точность: 0.2% FS

Диапазон выходного сигнала: 0 ~ 5 В, 0 ~ 10 в 4 ~ 20 мА, 0 ~ 20MA

Диапазон рабочих температур:-10℃ ~ 50℃

Нулевой диапазон: ± 50% FS

Применимый чувствительности датчика:1,0 ~ 3.0мв/в

Напряжение возбуждения датчика: DC12V, Может быть только аналоговый датчик 1 (выходное сопротивление ≥350W).

Увеличение: напряжение 90 ~ 900 раз

Ток на выходе: Максимальное сопротивление нагрузки500Ом.

Выходное напряжение: минимальное сопротивление нагрузки10000Ом.

Диапазон напряжения питания весового передатчика: DC18 ~ 24V,Максимальная мощность consumption1.5Плитка 。

Передатчики веса не могут быть связаны с устройствами, которые подвержены механическому шуму, таким как двигатели, реле или обогреватель, и т. Д.

Рабочая температура:-30℃ ~60℃, Влажность10% RH ~ 85% RH, без конденсации.

Температура хранения:-40℃ ~85℃, Влажность10% RH ~ 85% RH, без конденсации.

2. Установка

2,1 размеры

Длина * ширина * высота = 63*58*35 (мм)

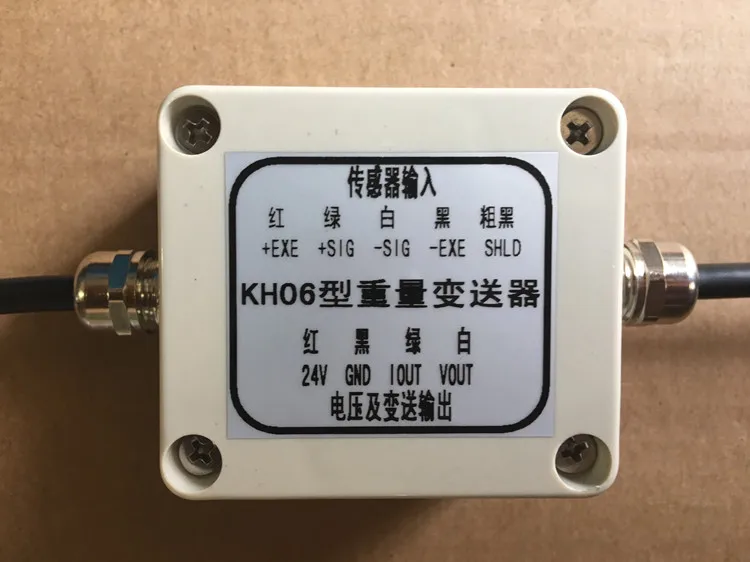

2.2 Сенсор проводки

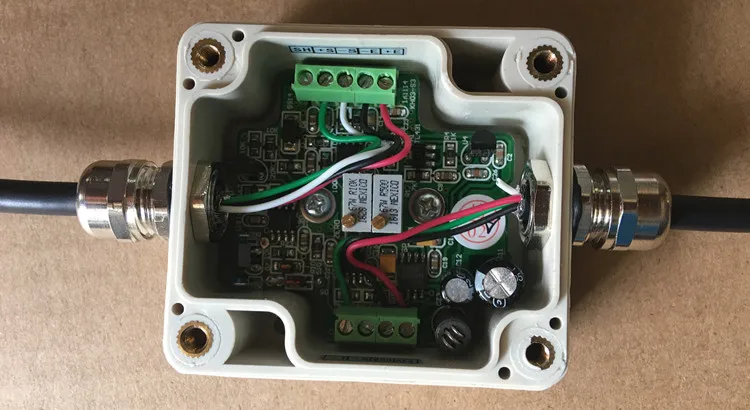

2.3 проводки блока питания и аналогового выхода

Примечание: аналоговый выход может только выбрать один: выходной ток или выходное напряжение.

Источник питания передатчика допустимый Range DC18 V ~ 24 V, 18VOr24VDC Регулируемый источник питания, когда температура окружающей среды exceeds60℃Ensure, что напряжение питания не exceed24V 。

3.Отладки

Пожалуйста, попросите профессионалов отлаживать передатчик веса, неправильная настройка параметров может привести к тому, что передатчик веса не работает правильно.

Там только прецизионный потенциометр, где отметка "ноль" потенциометра нулевой точки, отметка "SPAN"-это Потенциометр регулировки усиления.

31.Ток на выходе (4 ~ 20 мАч 0 ~ 20MAКорректив (ы)

To4 ~ 20 мА например:

Шаг 1: press2.2 проводка и проверка;

Шаг 2: несущее устройство не находится в нагрузке, измерение выходного тока с амперметром, отметка регулировки «ноль» потенциометра-это нулевой потенциометр, сделайте выходной ток in4.000mA 。

Шаг 3: Увеличьте несущее устройство до полной нагрузки (или определенная точка нагрузки в середине: n % F. S), отметка регулировки "SPAN" Потенциометр-Потенциометр регулировки усиления, сделайте текущий выход 20.000ma (Or4 + n % * 16) 。

Шаг 4: Повторите шаг 2, три, пока результат не будет корректным.

32.Напряжение выход (0 ~ 10VOr0 ~ 5В) Регулировка

To0 ~ 10 VFor пример:

Шаг 1: press2.2 проводка и проверка;

Шаг 2: несущее устройство не находится в нагрузке, измерение выходного напряжения с помощью вольтметра, отметка регулировки «ноль» потенциометра-это нулевой потенциометр, сделать Напряжение output0.000V 。 шаг 3: Увеличьте несущее устройство до полной нагрузки (или определенная точка нагрузки в середине: n % F. S), отметка регулировки "SPAN" Потенциометр-Потенциометр регулировки усиления, сделайте выходное напряжение 10.000в (Or10 * n % V) 。

Шаг 4: Повторите шаг 2, три, пока результат не будет корректным.

4. Меры предосторожности для использования

1. После завершения отладки уплотните регулировочный винт потенциометра лаком для ногтей или воском и другим отверждающим средством вовремя., предотвращает воздействие вибрации или других причин на потенциометр;

2. Обратите внимание на крышку, затяните водонепроницаемое соединение на резьбовое отверстие, пыленепроницаемое и водонепроницаемое.
