Описание

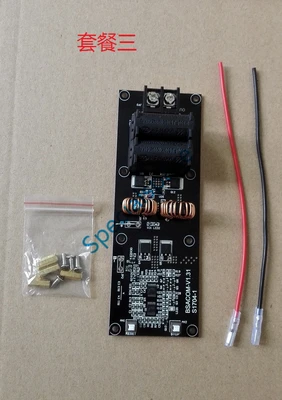

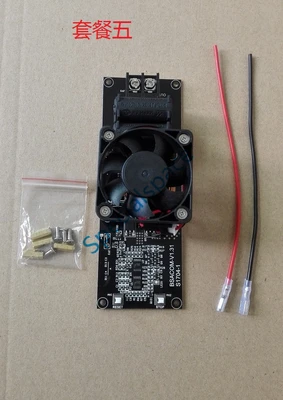

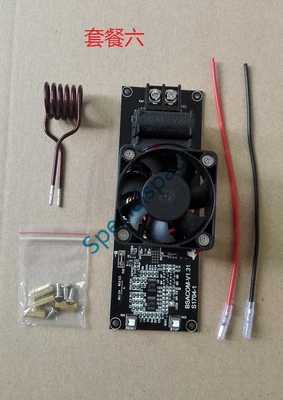

Пожалуйста, выберите подходящую посылка в соответствии с вашими потребностями! Посылка содержит силиконовый провод 17AWG длиной около 15 см!
Эта нагревательная пластина предназначена для питания от одной литиевой батареи 3,7 в 18650. Не подключайте несколько аккумуляторов серии для питания! Несколько аккумуляторов можно подключить параллельно.
Импульсный источник питания более восприимчив к помехам. Это не гарантирует безопасную и стабильную работу. Другие типы батарей не были специально протестированы и не могут гарантированно работать безопасно и стабильно.
1. Диапазон входного напряжения по умолчанию составляет 3,11 В ~ 4,21 В ± 0,03 в.
2. Максимальный входной ток 10А, долгосрочный входной ток ≤8а (рекоменду. ток без охлаждающего вентилятора ≤6A), а ток защиты 10.6A ± 0.6A.
3. Входной ток ≤13ма ± 0.5ма без нагрузки,
Статический входной ток ≤ 2 мА ± 0,5 мА (без нагрузки не работает, под защитой не работает).
4. Если входное напряжение слишком низкое, слишком высокое, или ток слишком большой, замок будет защищен. Необходимо вручную разблокировать и перезагрузить. Максимальное входное напряжение не может превышать 6 В, в противном случае чип будет сгорав!
Зарядка без нагрузки, короткое замыкание нагрузки, зарядка без нагрузки или защита от короткого без нагрузки автоматически, необходимо вручную разблокировать и перезагрузить.
По умолчанию блокируется защита от включения. Требуется ручная разблокировка и перезагрузка.
5. Аккумулятор должен быть аккумулятором питания, с одной емкостью более 2000 мАч! Для параллельного использования более 2 секций рекомендуется использовать более 4 секций параллельно. Используйте ту же марку и характеристики аккумуляторов! Не стирать!
6. Диаметр нагревательной катушки должен быть ≥10 мм, а количество витков должно быть ≥3.
7. После защиты или остановки нагрева необходимо удалить нагревательный предмет из нагревательной катушки, чтобы перезагрузить его! Предметы в катушке иногда не перезагружаются!
8. Этот тип нагревательной пластины и другие стили этого магазина быстрее для нагрева стали (с магнетизм, чем Немагнитный), и медь, алюминий и олово медленнее. Удельная скорость нагрева должна быть измерена самостоятельно, потому что спецификации материала слишком много, чтобы измерить один за другим, пожалуйста, извините меня! Если вы хотите уменьшить количество витков и диаметр катушки путем нагрева меди, алюминия, олова и т. д., вы можете нагревать его быстрее, но в той же ситуации нагревание стали все равно будет намного медленнее!
9, эта плата без охлаждения вентилятора, как правило, может работать непрерывно в течение 30 минут, максимальное непрерывное время работы рекомендуется не превышать 1 час. Используйте вентилятор, предоставленный в этом магазине, для непрерывной работы.
10. Сама катушка также будет генерировать тепло во время нормальной работы. При непрерывном нагревании необходимо обратить внимание на температуру нагревательной катушки. Когда температура слишком высока, вам нужно остановить работу или охладить ее с помощью вентилятора. (Конкретные потребности должны быть основаны на их фактическом положении)
11. Размер печатной платы (длина * ширина * толщина): 145 мм * 51 мм * 1,6 мм.
12. Если значение защиты тока слишком низкое, припой можно добавить к трех ножкам четырех трубок MOS (например, Q4, Q5, Q11, Q12).
Нагрева Демонстрация:
Http://v.youku.com/v_show/id_XMjcyNDY2NTAwMA==.html?spm=a2hzp.8244740.userfeed.5! 3 ~ 5 ~ 5 ~ 5! 3 ~ 5 ~ A
Функция защиты от перегрузки Демонстрация:
Http://v.youku.com/v_show/id_XMjcyNDY3ODY0OA==.html?spm=a2hzp.8244740.userfeed.5! 2 ~ 5 ~ 5 ~ 5! 3 ~ 5 ~ A

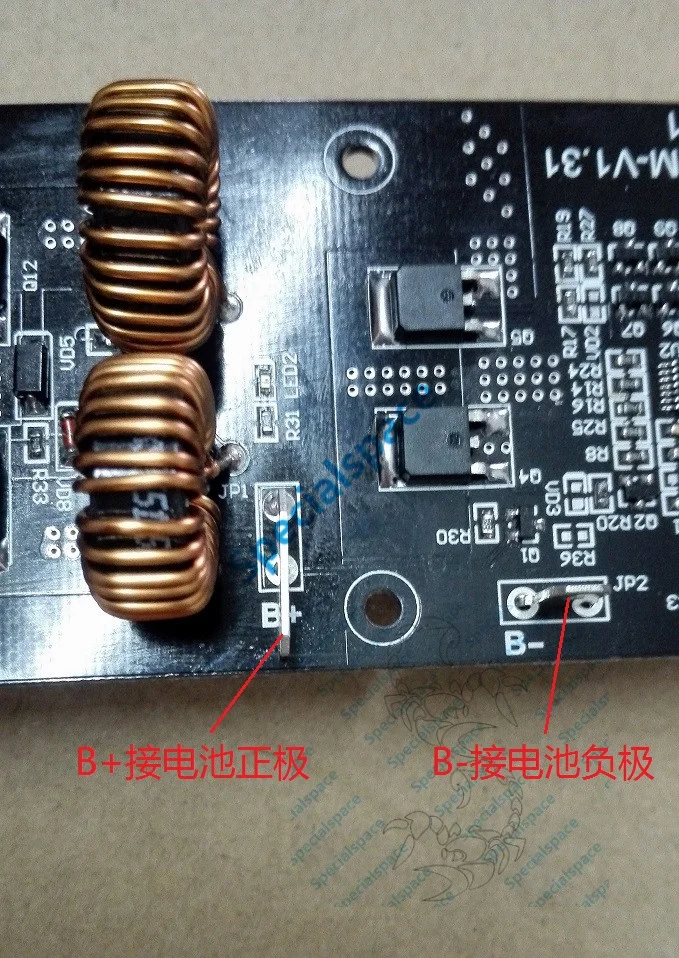

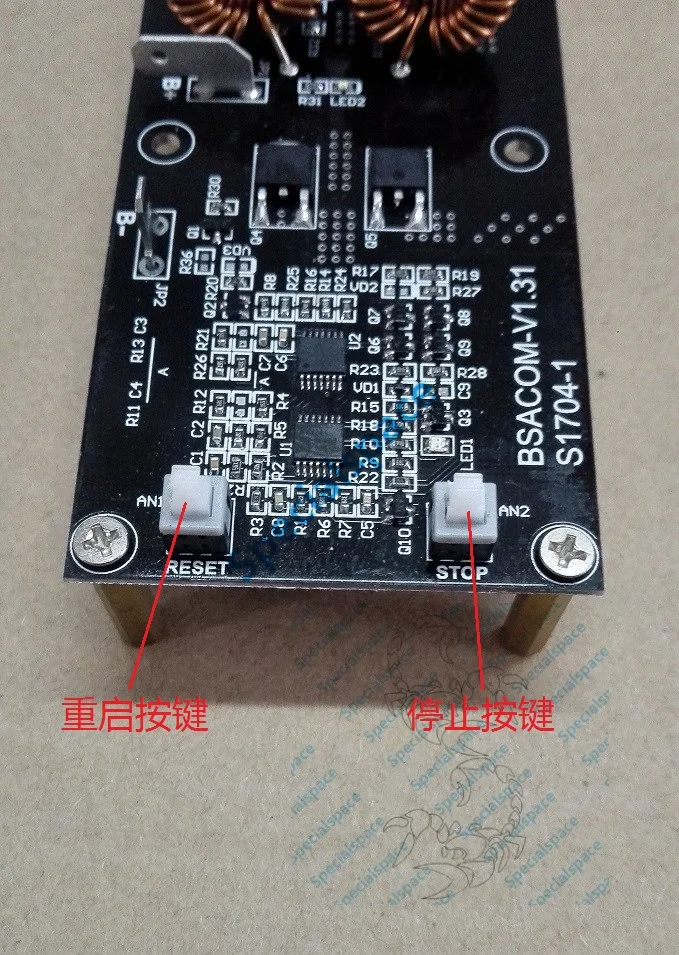

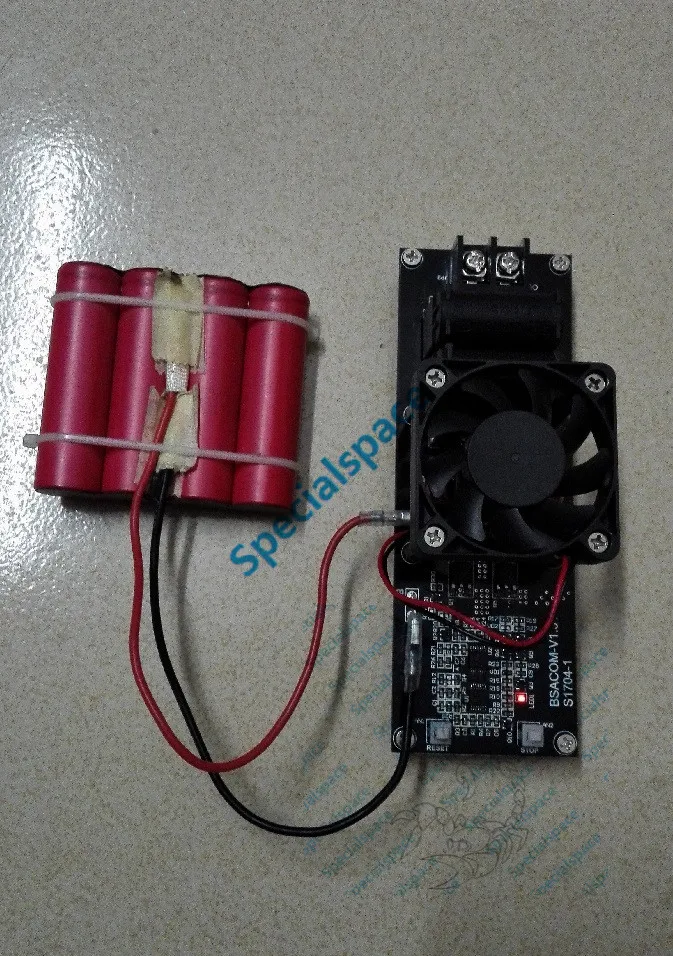

Следующие фотографии только для демонстрации.

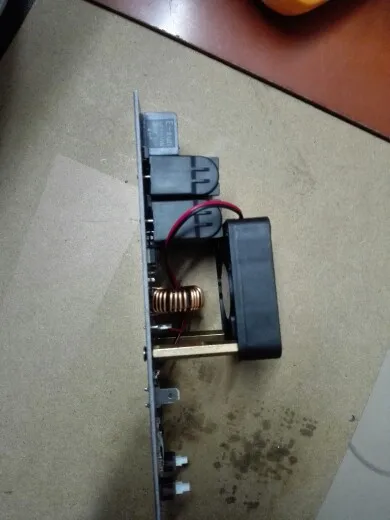

Поддерживающая медная колонна вентилятора охлаждения была4RootM2Copper Колонка changed2RootM3Copper колонка, Проводка вентилятора также изменяется, чтобы быть непосредственно припаянным к печатной плате., пожалуйста, оставьте сообщение, если вам нужно добавить адаптер сиденья. это не влияет на использование (как показано ниже).
Для покупателей из России;
1. Не хватает мощности? Сначала проверьте емкость аккумулятора и достаточно ли выходного тока. Здесь выходной ток относится к непрерывному выходному току, а не к пиковому току!
2. Не может работать? Если индикатор может гореть и два цвета можно переключать, обычно это один или два из перенапряжения, напряжения и перегрузки по току. Возьмите счетчик и проверьте вход, чтобы узнать.
3. Почему вы не можете гореть красным железом? Максимальная мощность этой платы составляет около 42 Вт, мощность не большая, и скорость нагрева не может быть быстрой! Может использоваться только для нагрева мелких предметов. В чехол с емкостью аккумулятора и выходным током, как правило, железные стержни ниже 5 мм могут гореть красным.
