MPPT солнечный модуль зарядки BQ24650 фотоэлектрический контроллер 12V24V литиевая батарея свинцово-кислотный уличный светильник

Mo24650evm-j Стандартный
Mchj28vdrp обратной промывки
Mo24650evm-A ультратонкий и хороший отвод тепла

Коробка метод испытаний(Используйте цифровой источник питания для тестирования входного источника)

Step1.

1,1 подключен к входному источнику питания (5 ~ 28 В):

Необходимо установить выход цифрового источника питания на фотоэлектрическую плату mpptvoltvolvement;

Стандартный 3 понижающий модуль зарядки, литиевая поддержка, свинцово-кислотная и т. д., поддержка MPPT (солнечный светильник может также заряжаться);

Цель описана следующим образом

• Электропитание от солнечной энергии • станции дистанционного мониторинга • Портативные Ручные инструменты • автомобильные системы от 12 до 24 В • источник питания с ограничением по току

* Можно сделать как Расширенный уличного фонаряКомпонент схемаДля получения дополнительных требований к контрольной части, пожалуйста, свяжитесь с автором,Преимущества рейтинг

Основные характеристики чипа описаны следующим образом

• Максимальное отслеживание точки питания (MPPT) благодаря регулировке входного напряжения • программируемая Настройка MPPT • Входная солнечная панель от 5 до 28 в • синхронный понижающий контроллер 600-кгц NMOS-NMOS • программируемый резистор поплавковое напряжение • Вмещает литий-ионный/полимерный, liFePO4, свинцово-кислотные химии • Точность-± 0. 5% Регулировка напряжения заряда-± 3% Регулировка тока заряда-± 0. 6% Регулировка входного напряжения • высокая степень интеграции-Внутренняя компенсация петли-внутренний цифровой плавный пуск • Безопасность-защита от входного напряжения-температура батареи-зондирование-Обнаружение Батареи-тепловое Отключения

Выходы состояния зарядки для Светодиодный или хост-процессора • Включение заряда на MPPSET Pin • Автоматический Режим сна для низкого энергопотребления-<15-μA выключенный ток разряда батареи

Фото версии ввода в эксплуатацию (рекомендуется для первого образца mo24650evm)

Это имеет функцию предотвращения обратного тока, может эффективно защитить более дорогие солнечные панели

Обратный ток контролируется at10uawithin, эффективная защита фотоэлектрических панелей (вот загрузка 19. 4 в скриншоты времени)

Внешний вид тонких денег выглядит следующим образом

Текущее популярное низкое внутреннее сопротивление-usedMOS (лучше при высоком токе)

\

С бесплатной доставкой ультра-тонкий теплоотвод, она выглядит следующим образом

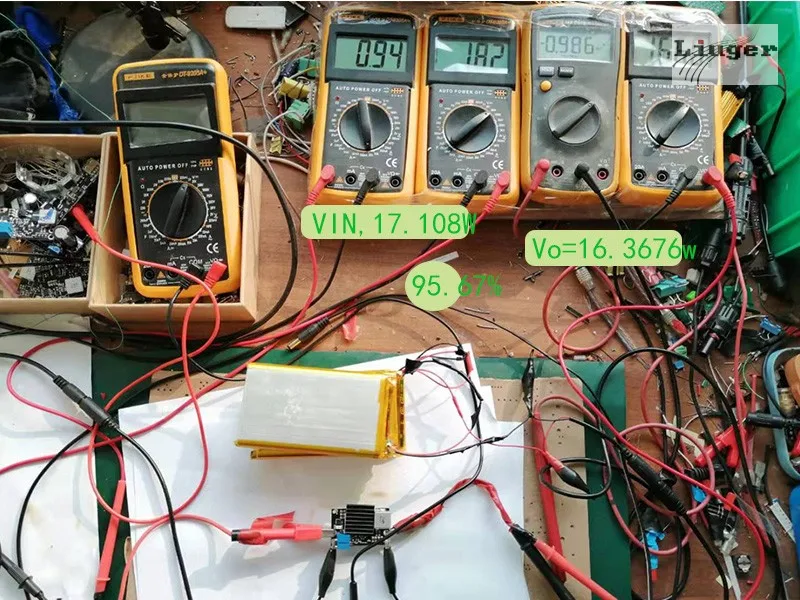

Как только вы покажите нам скриншот эффективность карта эксперимент выглядит следующим образом

\

Версия с плавники
