MPO6084D 4CH 80 МГц осциллограф 16CH логический анализатор генератор сигналов 3в1 сенсорный экран

Описание

MPO6084D

★Шесть в одном осциллографе: 4 канала осциллографа + 16 каналов логического анализатора + 2 канала генератор сигналов + Цифровой вольтметр + анализатор последовательного протокола + спектральный анализ FFT.

★60 000 осциллограмм/s (точек дисплей)/400000 осциллограмм/s (точек дисплей быстро приобрести режим) скорость захвата сигнала.

★Сегментированная функция приема, поддержка для того чтобы захватить до 80000 sections.256 класс цветным дисплеем.

★До 16 видов запуска функций, в том числе 5 видов протокол срабатываниям. Поставить 5 серийный декодирования вариант.

★1 GSa/s частота дискретизации аналоговых каналов в реальном времени; 64 Mpts стандартная глубина памяти.

★2-channe источника сигнала, 13 видов сигналов внутри, 4 комплекта в партии, произвольной формы волны, 200 частота дискретизации, 8 Kpts сигнала длина.

★1 GSa/s частота дискретизации цифровых каналов в реальном времени.

★200 МГц, 100 МГц и 80 МГц аналоговая полоса пропускания канала.

★Низкая база шум, 500uV/div до 10 V/div ультра-Широкий вертикальный динамический диапазон.

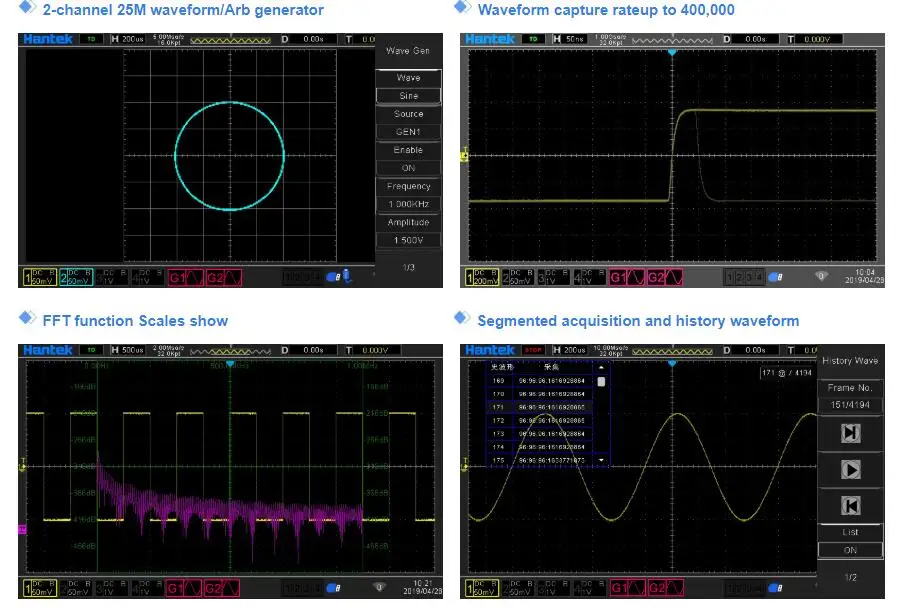

★7-дюймовый WVGA емкостный сенсорный экран, (800*480) на тонкопленочных транзисторах на тонкоплёночных транзисторах, с ультра-широкий экран, vivid изображение, низкое энергопотребление и длительный срок службы.

★Автоматическое измерение 42 видов параметров формы волны (со статикой).

★Функция диаграммы Bode (осциллографы с функцией источника сигнала могут использовать).

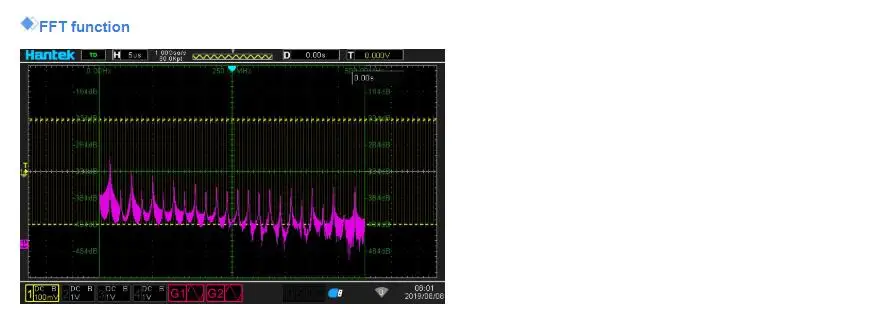

★Несколько сигналов Математика операция functions【MATH】. Событие функция поиска.

★Стандартные интерфейсы: usb-устройство, usb-хост, LAN, дополнительные интерфейсы: HDMI, UART

★Соответствие стандартам прибора класса LXI CORE 2011; обеспечивает быстрое, экономичное и эффективное создание и реконфигурирование тестовой системы. Поддерживает дистанционное управление командой.

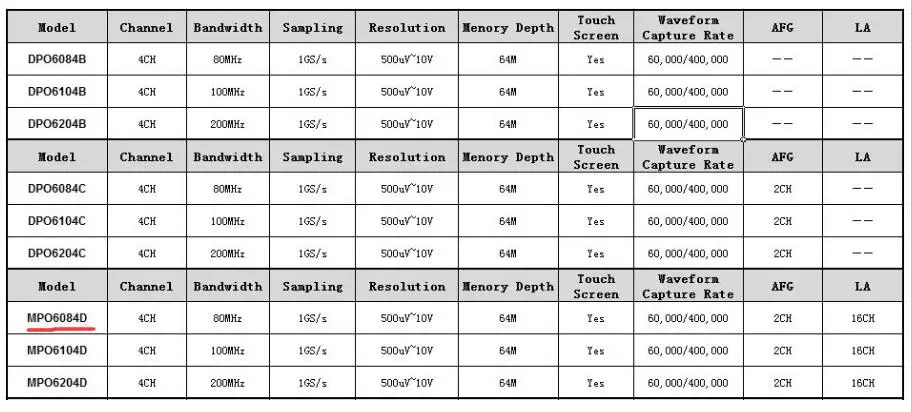

Модель

MPO6084D 4CH 80 МГц осциллограф 16CH логический анализатор генератор сигналов 3в1 сенсорный экран

Параметры

Функция осциллографа
Приобретение	Частота дискретизации в реальном времени		1 GSa/s (одноканальный) 500 MSa/s (два канала)
			250 MSa/s (три/четыре канала);
			Примечание: цифровой канал 12,34 открытым одновременно, он считается одним каналом
	Пик обнаружения		Аналоговый канал 4ns
			Примечание: цифровые каналы не поддерживают
	Средний режим		Аналоговый канал
			Все каналы достигают N образцов времени в то же время, N может быть выбран из 2, 4, 8, 16, 32, 64 、 128 、 256 、 512 и 1024.
			Примечание: цифровые каналы не поддерживают
	Высокое разрешение		До 12bit
			Примечание: цифровые каналы не поддерживают
	При минимальном длительность импульса:		8ns
	Объем памяти		Одноканальный 64 M
			Два канала 32 м
			Три, четыре канала 16 м
Вход	Канал Кол-во		4 Аналоговые каналы
			Примечание: Данные каналов не может быть открыт
			3 аналоговые каналы
			Примечание: цифровой канал LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
			2 аналоговые каналы
			Примечание: цифровые каналы infinitize
			1 аналоговый канал
			Примечание: цифровые каналы infinitize
			0 аналоговый канал
			Примечание: цифровые каналы infinitize
	Вход муфта		DC, AC или GND
			Примечание: цифровых каналов не поддерживают
	Вход сопротивление, DC муфта		Аналоговый канал
			25pF±3 pF, 1MΩ±2%
			Цифровой канал
			(300KΩ±2%), (8 пф±3 ПФ)
	Поддерживается зонд коэффициент затухания		Аналоговый канал 1X, 10X, 100X, 1000X
	Напряжение классов		300 В CAT II
	Максимальное входное напряжение		Аналоговый канал 300 VRMS (10X)
			Цифровой канал-25 V ~ 25 V
По горизонтали	Сигналов интерполяции		(Син х)/х
	Максимальная длина записи		Одноканальный максимум 64 м
			Два канала maximum32M
			Три/четыре канала максимум 16 м
	Горизонтальная шкала диапазон		DSO6084 DSO6104
			2ns/div ~ 100 s/div 1, 2, 5 шаг за шагом
	Время основания режим		Y-T 、 X-Y в надутом виде рулона
	X-Y номер		Канал 1,2 1 XY канал, channel3 4 1 XY канал
	Нулевое смещение		±0. 5 div× минимальное время основания с зубчатой передачей
	Частота дискретизации и		± 25ppm
	Точность задержки времени
	Часы дрейфующий		≤±5 ppm/год
	Дельта измерения времени		Сингл "приобретения" режим
	Точность
	(Полная пропускная способность)		± (Возможен пробный заказ 1 интервал + 100ppm×reading + 0.6ns)
			> 16 раз больше, чем в среднем
			± (Возможен пробный заказ 1 интервал + 100ppm×reading + 0.4ns)
			Интервал выборки = сек/див÷200
Вертикальный	Пропускная способность (-3db)		6084	6104	6204
			80 МГц	100 МГц	200 МГц
	Разрешение по вертикали		Аналоговый канал 8bit
			Цифровой канал 1bit
	Вертикальный диапазон шкалы		Вход BNC опасная позиция 500μV/div ~ 10 V/div
	Диапазон местоположения		500μV/div до 120mV/div, ± 1 V
			1,2 мВ/див до в/див, ± 10 в
			1,22 в/div до 10 В/div, ± 50 в
	Дополнительный аналоговая полоса пропускания ограничения		Типичные 20 МГц
	Низких частот (-3db)		В BNC позиции is≤10Hz
	Увеличение времени в BNC позиции, типичный		6084	6104	6204
			≤4. 4ns	≤3. 5ns	≤1. 8ns
	Вертикальный получить точность		В «нормальный» или «Средний» режима приобретения, точность o F 10 V/div до 10mV/div составляет ± 3%
			В режиме "обычного" или "среднего" приобретения точность 5mV/div до 500uV/div составляет ± 4%.
	Смещение DC точности		±0. 1 div±2 mV±1 % офсетная печать соотношение цена/качество
	Изоляции каналов		Максимальная полоса пропускания постоянного тока:> 40 дБ
Примечание: полоса пропускания снижена до 6 МГц при использовании 1х зонда
Триггер	Триггер диапазон уровня		± 5 отделов от центра экрана
	Режим запуска		Авто, общие, одиночные
	Уровень		CH1 ~ CH4	± 4 делений от центра экрана
	Выравнивание диапазон		8ns ~ 10 s
	Точность уровня триггера		CH1 ~ CH4	0,2 div×volts/div в ± 4 делений От центра экрана
	Фронту сигнала	Наклон	Поднимающийся край, падающий край, поднимающийся или падающий край
		Источник сигнала	CH1 ~ CH4,
			D1.0 ~ D1.3,
			D2.0 ~ D2.3,
			D3.0 ~ D3.3,
			D4.0 ~ D4.3
	Широтно-импульсная вспышка триггера	Полярности	Положительной полярности, отрицательной полярности
		Состояние (в тех случаях, когда)	<,>,! =
		Источник сигнала	CH1 ~ CH4,
			D1.0 ~ D1.3,
			D2.0 ~ D2.3,
			D3.0 ~ D3.3,
			D4.0 ~ D4.3
		Длительность импульса: диапазон	8ns ~ 10 s
	Видео вспышка триггера	Стандарт сигнала	NTSC PAL
		Источник сигнала	CH1 ~ CH4
		Синхронизация	Сканирующая линия, номер линии, нечетное поле, даже поле, все поля
	Склон	Наклон	Подъем, ФАЛ
		Состояние (в тех случаях, когда)	<,>,! =
		Источник сигнала	CH1 ~ CH4
		Временной диапазон	8ns ~ 10 s
	Триггерный триггер	Источник сигнала	CH1 ~ CH4,
			D1.0 ~ D1.3,
			D2.0 ~ D2.3,
			D3.0 ~ D3.3,
			D4.0 ~ D4.3
		Полярности	Положительной полярности, отрицательной полярности
		Временной диапазон	8ns ~ 10 s
	Окно триггер	Источник сигнала	CH1 ~ CH4LA1 ~ LA4
	Узор триггер	Шаблон	0: низкий уровень; 1: высокий уровень; X: игнор;
		Уровень (источник сигнала)	CH1 ~ CH4
	Интервал запуска	Наклон	Подъем, осень
		Состояние (в тех случаях, когда)	<,>,! =, =
		Источник сигнала	CH1 ~ CH4,
			D1.0 ~ D1.3,
			D2.0 ~ D2.3,
			D3.0 ~ D3.3,
			D4.0 ~ D4.3
		Время rangeTime диапазон	8ns ~ 10 s
	Задержка запуска	Контурного типа	Поднимающийся край, падающий край
		Источник сигнала	CH1 ~ CH4
		Состояние (в тех случаях, когда)	<,>,! =, =
		Временной диапазон	8ns ~ 10 s
	Настроить удерживайте триггер	Контурного типа	Поднимающийся край, заднему
		Источник сигнала	CH1 ~ CH4
		Состояние (в тех случаях, когда)	<,>,! =
		Временной диапазон	8ns ~ 10 s
	Сморчок триггер	Полярности	Положительной полярности, отрицательной полярности
		Состояние (в тех случаях, когда)	<,>,! =, =
		Источник сигнала	CH1 ~ CH4
		Временной диапазон	8ns ~ 10 s
	UART триггер	Состояние (в тех случаях, когда)	Начните 、 остановить 、 данные в надутом виде странного-даже проверить 、 приема ошибка
		Источник сигнала (RX/TX)	CH1 ~ CH4,
			D1.0 ~ D1.3,
			D2.0 ~ D2.3,
			D3.0 ~ D3.3,
			D4.0 ~ D4.3
		Формат данных	С шестигранной головкой (шестнадцатеричный)
		Максимальная длина данных	1 байт
Данные битах		5, 6, 7, 8 бит
Odd-даже в клетку		Нет, нечетный, даже
Свободный уровень		Высокая защита напряжения
Скорость передачи данных (по желанию)		110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 бит/с
Скорость передачи данных (опеределяемый пользователем)		300 бит/с ~ 334000бит/с
LIN триггер	Состояние (в тех случаях, когда)	Интервал поле, синхронизация поле, поле ID 、 синхронизации ошибка 、 Идентификатор 、 ID и прописанными данных
	Источник сигнала	CH1 ~ CH4,
		D1.0 ~ D1.3,
		D2.0 ~ D2.3,
		D3.0 ~ D3.3,
		D4.0 ~ D4.3
	Формат данных	С шестигранной головкой (шестнадцатеричный)
	Скорость передачи данных (по желанию)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 бит/s
	Скорость передачи данных (опеределяемый пользователем)	300 бит/с ~ 334000бит/с
Может вызвать	Состояние (в тех случаях, когда)	Стартовый бит, удаленный идентификатор кадра, ID кадра, данные удаленного кадра, данные кадра данных, неправильный кадр, все ошибки, ошибка ответа, перегрузка кадра
	Источник сигнала	CH1 ~ CH4
	Формат данных	С шестигранной головкой (шестнадцатеричный)
	Скорость передачи (опционально)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
	Скорость передачи данных (Определяется пользователем)	5 кбит/с ~ 1 Мбит/с
SPI триггер	Источник сигнала	CH1 ~ CH4,
		D1.0 ~ D1.3,
		D2.0 ~ D2.3,
		D3.0 ~ D3.3,
		D4.0 ~ D4.3
	Формат данных	С шестигранной головкой (шестнадцатеричный)
	Данные битах	4, 8, 16, 24, 32
Межсоединений интегральных схем триггер	Источник сигнала (внесение изменений/SCL)	CH1 ~ CH4,
		D1.0 ~ D1.3,
		D2.0 ~ D2.3,
		D3.0 ~ D3.3,
		D4.0 ~ D4.3
	Формат данных	С шестигранной головкой (шестнадцатеричный)
	Индекс данных	0 ~ 7
	Возможность (состояние)	Стартовый бит, стоп-бит, нет ответа, адрес, данные в надутом виде перезапуск
Измерение	Курсор		Напряжение разница между курсоры △V
			Разница во времени между курсорами △T
			Взаимный △T, в герцах (1/△T)
	Автоматическое измерение		Частота, период 、 означает 、 Вт максимум 、 RMS, минимальный 、 mixmum 、 времени восхождения 、 падения время 、 + ширина 、-ширина 、 база, топ, средний, амплитуда 、 выброс 、 предсъёмка, разность фаз восходящего края, разность фаз падающего края, + обязанность,-срок, среднее значение, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, fr, LRR, LRF, LFR, LFF
	DVM		Источник данных	CH1, CH2, CH3, CH4
			Тип измерения	DC эффективное соотношение цена/качество
				AC эффективное соотношение цена/качество
				Постоянного тока
			Частотомер	Аппаратное обеспечение 6 Биты Частотомер
Генератор сигналов произвольной формы
Генератор сигналов произвольной формы (для портативными осциллографами с источника сигнала канала)	Номер канала		2 каналов
	Частота дискретизации		200MSa/s
	Разрешение по вертикали		12 бит
	Максимальная частота		25 МГц
	Стандартный сигналов		Sin, квадратный, импульсный, треугольный, шум, постоянный ток
			Sinc, индекс, полу-искажение, lorentz, двухтональная Многочастотная, gauss, ECG
	Произвольной формы		Arb1, Arb2, Arb3, Arb4
	Грех		Частотный диапазон	0,1 Гц ~ 25 МГц
	Разноцветного квадратного/пульс		Частотный диапазон	0,1 Гц ~ 10 МГц
	Треугольная волна		Частотный диапазон	0,1 Гц ~ 1 МГц
	Отбора проб волна		Частотный диапазон	0,1 Гц ~ 1 МГц
	Индекс		Частотный диапазон	0,1 Гц ~ 5 МГц
	Полу-искажений		Частотный диапазон	0,1 Гц ~ 1 МГц
	Lorentz		Частотный диапазон	0,1 Гц ~ 1 МГц
	Двухтональная нескольких частот		Частотный диапазон	0,1 Гц ~ 1 МГц
	Гаусс		Частотный диапазон	0,1 Гц ~ 1 МГц
	ЭКГ		Частотный диапазон	0,1 Гц ~ 1 МГц
	Произвольная волна		Частотный диапазон	0,1 Гц до 10 МГц
	Сигналов длина		8KSa
	Частота		Точность	100 ppm (<10 кГц) 50 ppm (> 10 кГц)
			Разрешение	0,1 Гц или 4 бита, возьмите больший
	Амплитуда		Выход диапазон	10mV ~ 7Vp-p (высокое сопротивление)
				5mV ~ 3.5Vp-p (50Ω)
	DC офсетная печать		Диапазон	±3. 5 V, высокое сопротивление
				±1. 75 V, 50 Ом
			Разрешение	100 μV или 3 Биты, тем больше одного
			Точность	2% (1 кГц)
	Выход сопротивление		50 Ом
Логический анализатор
Логический анализатор	Вход сопротивление, DC муфта		Цифровой канал
			(300KΩ±2%), (8 пф±3 ПФ)
	Порог соотношение цена/качество		4 канала в 1 группа регулируемое пороговое значение
	Порог вариант		Ttl (1,4 в)
			5,0 в CMOS (+ 2,5 в)
			3,3 В CMOS (+ 1,65 в)
			2,5 в CMOS (+ 1,25 в)
			1,8 в CMOS (+ 0,9 в)
			ECL (-1,3 V)
			PECL (+ 3,7 V)
			LVDS (+ 1,2 в)
			С напряжением 0 В
			Опеределяемый пользователем
	Диапазона значений		±7. 0 В, 10 мВ шаг за шагом
	Порог точность		± (100мв + 3% Настройка порога)
	Широкий динамический диапазон		±5. 0 V + порог
	Минимальное напряжение качели		500 mVpp
	Разрешение по вертикали		1 бит
Общие характеристики
Дисплей	Дисплей типа		7 "TFT Диагональ жидкости с украшением в виде кристаллов
	Разрешение дисплея		800 (по Горизонтали) * 480 (по вертикали) пикселей
	Дисплей цвет		16 миллионов цветов (24 бита настоящего цвета)
	Сохранение времени		Минимум, 1 s, 5 s, 10 s, 30 s, бесконечное
	Дисплей типа		Dot, вектор
	Дисплей режим		Цвет температуры, Серая шкала
	Дисплей яркости		Регулируемый
	В виде решетки		Регулируемый
	Сетка яркости		Регулируемый
Интерфейс	Стандартный интерфейс		USB Host, usb-устройство, LAN, edu-игр, сигнал WI-FI
			Aux (триггерный выход/PassFail)-только EDU с этим интерфейсом
	Дополнительный интерфейс		PassFail
			UART
			HDMI
Общие характеристики	Зонд компенсатор выход
	Выход напряжения, типичный		О 2Vpp input≥1MΩ нагрузки
	Частота 、 типичный		1 кГц
	Мощность питания		100-120VACRMS (± 10%), 45 Гц до 440 Гц, CATⅡ
			120-240VACRMS (± 10%), 45 Гц до 66 Гц, CATⅡ
	Мощность потребления		<30 W
	Предохранитель		T, 3.15A, 250 V, 5x20 мм
	Рабочая температура		0 ~ 50 °C (32 ~ 122 °F)
	Температура хранения		-40 ~ + 71 °C (-40 ~ 159,8 °F)
	Влажность		≤ + 104℉ (≤ + 40 °C): ≤90% относительной влажности
			106℉ ~ 122℉ (+ 41 °C ~ 50 °C): ≤60% относительной влажности
	Метод охлаждения		Конвекционная печь
	Высота над уровнем моря		Операционная и нерабочем	3000 м (10000 футов)
	Механическому воздействию		Случайной вибрацией	0,31 гRMSОт 50 Гц до 500 Гц,
				10 минут на каждой оси
			Нерабочем	2,46 гRMSОт 5 Гц до 500 Гц,
				10 минут на каждой оси
			Рабочая	50 г, 11 мс, половина-Синусоидальная волна
	Механические часы	Размер	318x140x150 мм (Длина x Ширина x высота)
		Вес	2900 г
