Мотор шпинделя с водяным охлаждением 4.5KW Комплект AC 380V 3PH 6HP 24000rpm 5.5KW VFD Шпиндельный инвертор держатель насоса ER20 цанговый комплект

Описание

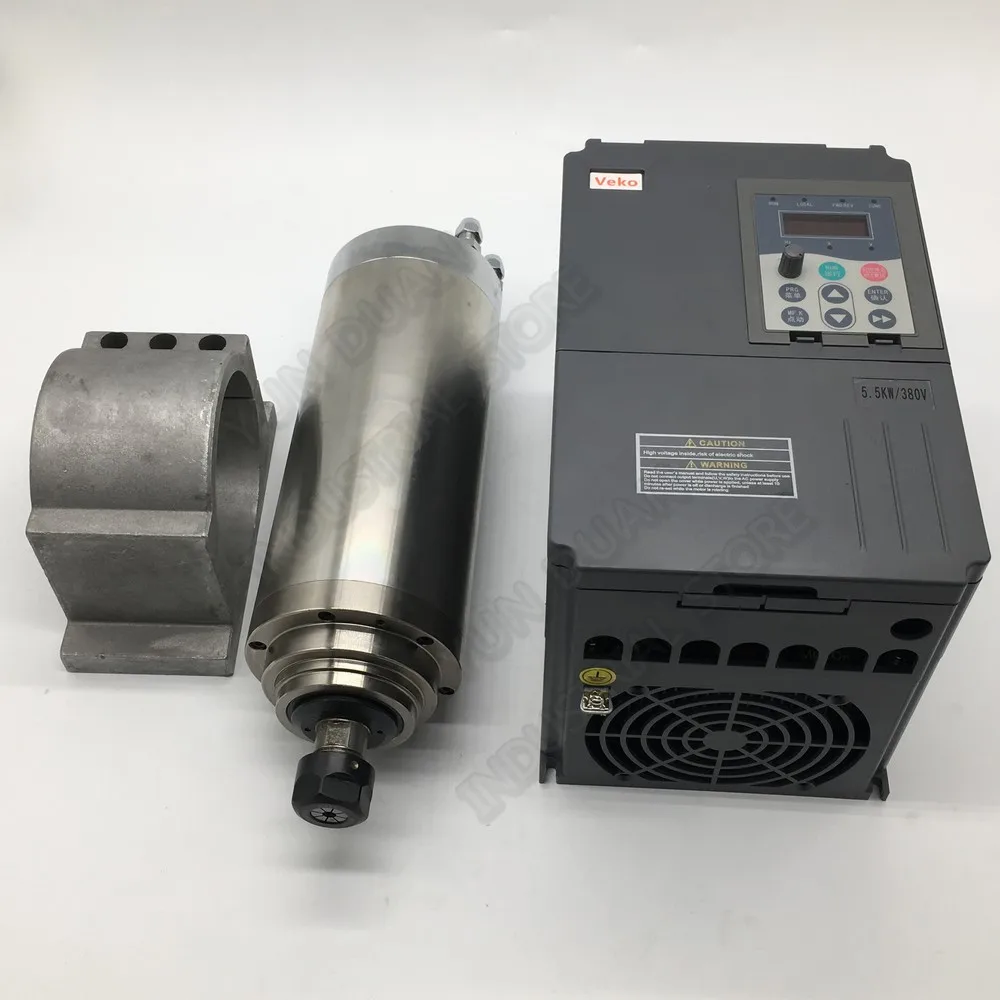

Посылка список:

1 *4.5kw ER20 380 VМотор шпинделя

1 *5.5kw 380 VЧастотно-регулируемым приводом

1*75 Вт 3,5 м водяной насос

1*100 мм Шпиндельный зажим

1*5 м водопроводные трубы

Шпинделя параметры:

Модель:Чангшенг

Шпинделя Модель: GDZ100-4.5-24000-380v-er20

Охлаждение:Дизельный двигатель с водяным охлаждением

Мощность:4.5kw

Скорость:0-24000 об/мин
Напряжение:3PH AC380v (должен использоваться с VFD)

Частота:400 Гц
• Сила тока:10A
Диаметр: 100 мм

Радиальная подача: 0,01 мм
Коаксиальная степень: 0,025 мм

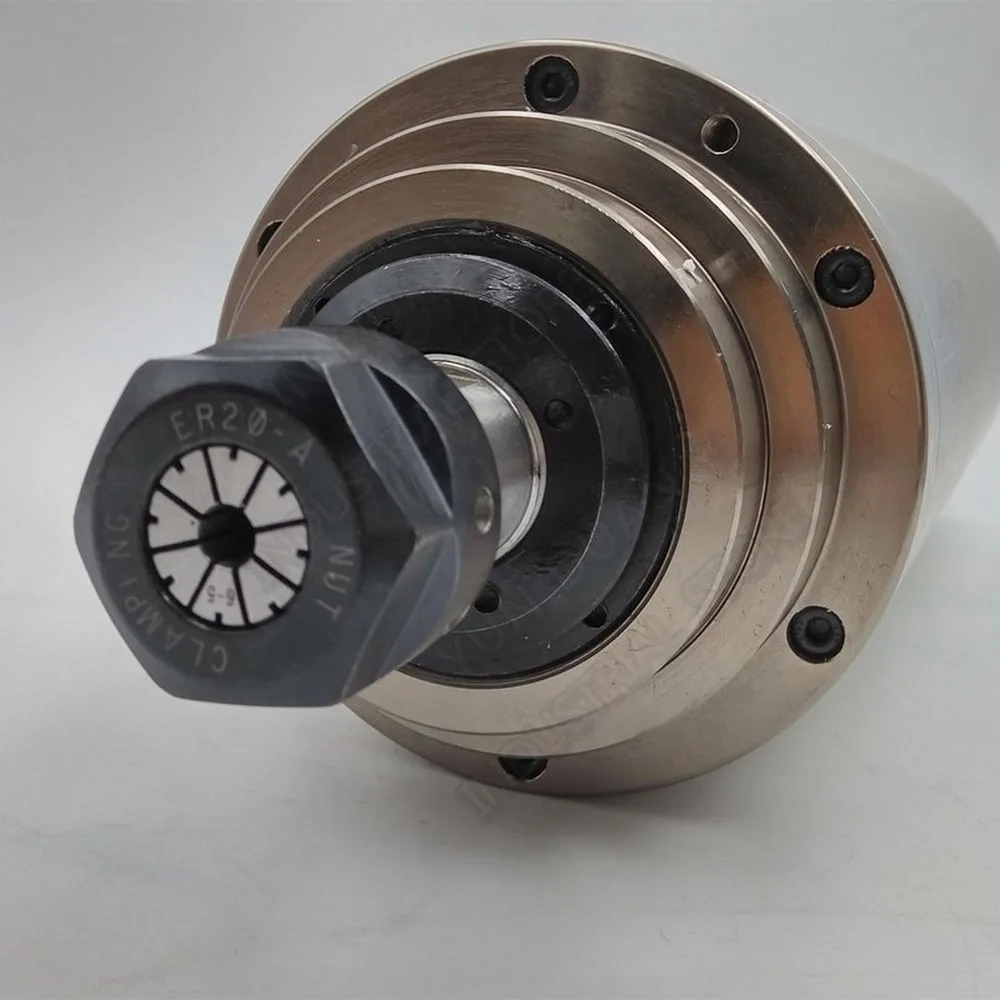

Диаметр Зажима:ER20 Цанга
Модель гайки: ER20 Тип опционально

Диапазон зажима:1-13 мм
Подшипник Тип:P4 7005CP4*2 + 7003CP4*2

Материал: 304 нержавеющая сталь

Материалы обработки: дерево, пластик, ПВХ, АБС и т. Д.

Обратите внимание: Шпиндельный двигатель должен быть выходным инвертором VFD, не может напрямую подключать источник питания.

Измерения рисунка:

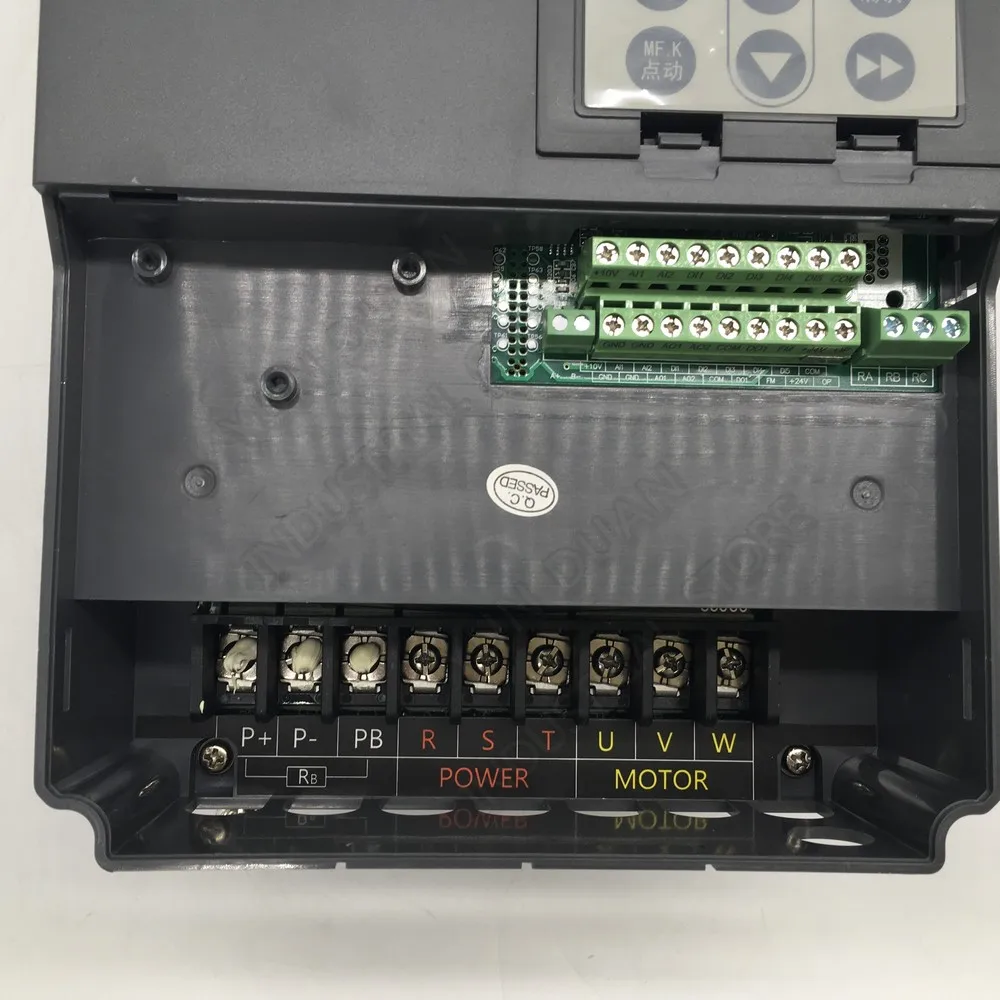

Частотно-регулируемым приводом основные параметры:

Модель: V8M4T5R5GB

Мощность:5.5KW

Вход Напряжение:3 фазы 320 ~ 460 V

Выходное напряжение:3 фазы переменного тока 0 ~ 380 V

• Сила тока:13A

Вход частота: 50/60 Гц

Выход частота:0 ~ 400 Гц

Метод управления: V/F контроль и векторное управление

Рабочая температура:-10 ~ 40 градусов

Материал: Промышленный огнестойкий АБС пластик

Уровень защиты: IP20

Тип охлаждения: с воздушным охлаждением

Сертификация:CE

Перед использованием инвертора Установите следующие параметры:
P0010 = 400 (максимальная частота)
P0012 = 400 (верхний предел частоты)
P0033 = 400 (номинальная частота двигателя)

Технические характеристики охлаждающего насоса и трубы 5 м

Мощность:75 Вт

Напряжение (В):1PH 220 ~ 240 В переменного тока 50 Гц

Hmax:3 м

Qmax: 3000л/ч

Трубы: 5 м
