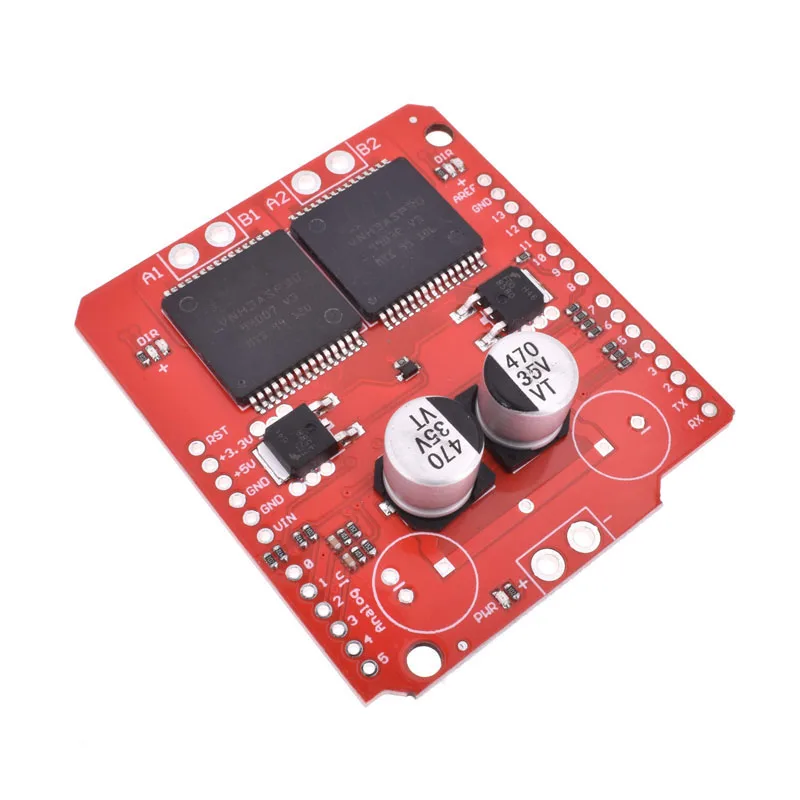

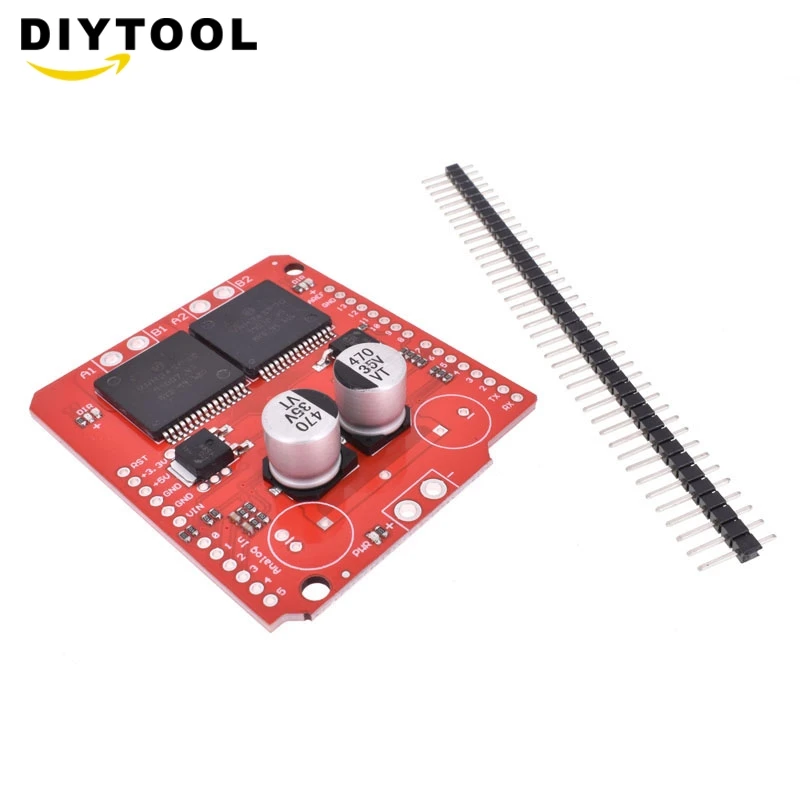

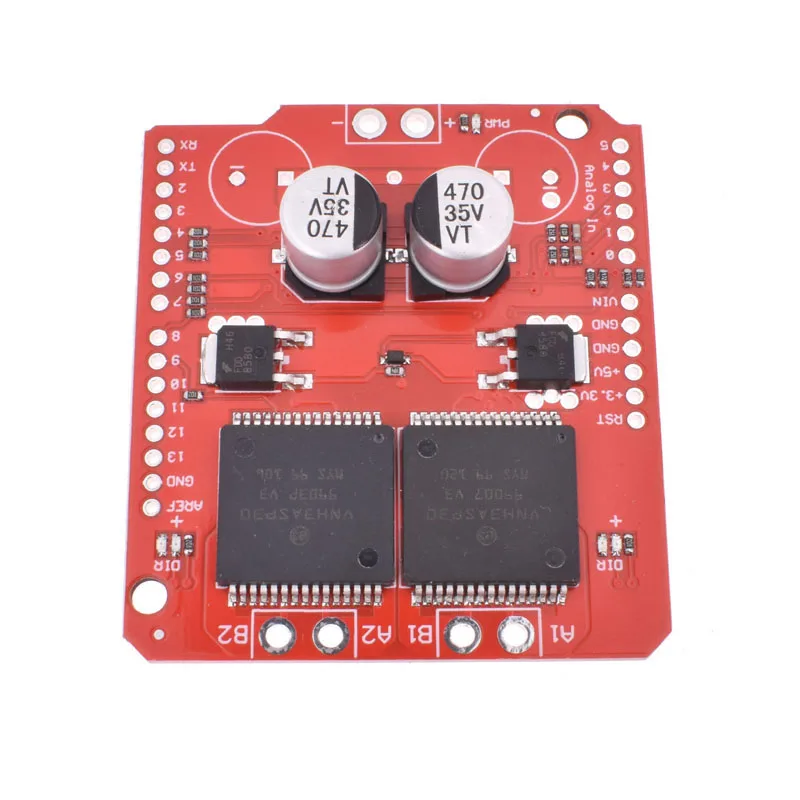

Monster Moto Shield VNH3ASP30 VNH2SP30 Драйвер шагового двигателя Модуль Высокий ток 30A Интегральные схемы

Описание продукта:

Описание товара:

Это, по основном, расширенная версия нашего Ardumoto двигателя Щит водителя.
Для этого monster shield Мы заменили L298 h-мост парой полномостовых водителей VNH2SP30.
Мы также увеличили схему поддержки, так что эта плата может управлять парой двигателей с высоким током!
Винты и моторы для наших винтовых клемм 5 мм (не входят в комплект), что позволяет легко подключать провода большего калибра.
Примечание:

При использовании этой платы в экстремальных условиях высокого спроса может потребоваться повышение теплопроизводительности с помощью теплоотвода или вентилятора и припаять провода непосредственно к плате вместо использования винтового терминала (в дополнение к мириаду других осложнений, существующих в высокоточной системе) Однако при использовании платы при токах до 6А чипы практически не нагреваются.
Особенности:

Источник питания: Макс 16 В
Максимальная сила тока: 30 А
Практический непрерывный ток: 14 а
Датчик тока, доступный для аналогового штифта Arduino
МОП-транзистор: 45 МОм (на ногу)
Максимальная частота ШИМ: 10 кГц
Термальность отключения
Выключение недонапряжения и перенапряжения
