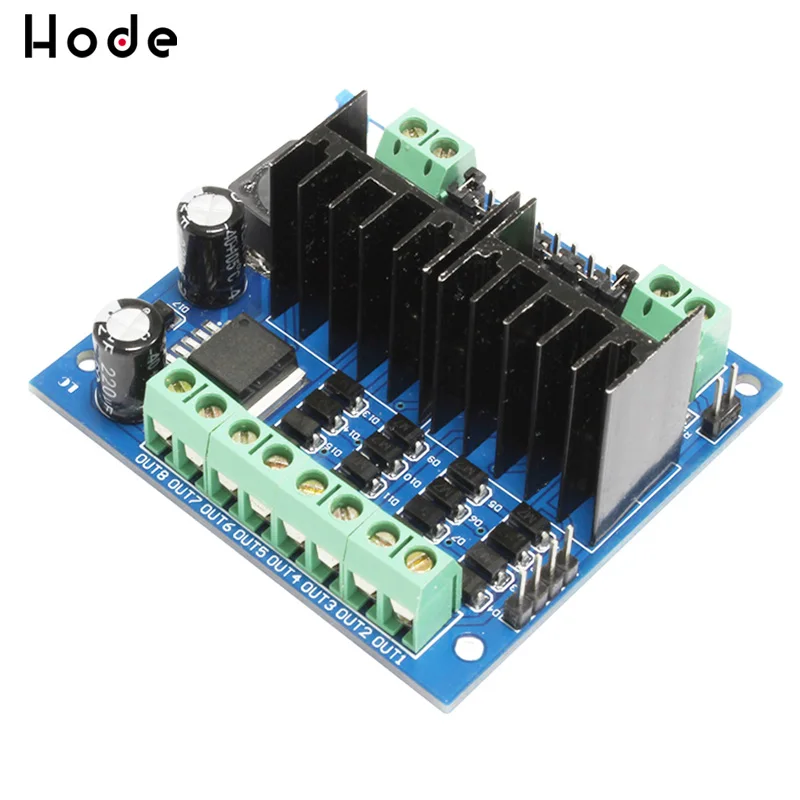

Модуль привода двигателя L298N четырехходовой привод двигателя постоянного тока умный автомобильный модуль привода двигателя с чипом LM2596

Обзор

Четырехполосный модуль привода двигателя L298N этот интегрирует Два чипа L298N, и может управлять четырьмя моторами постоянного тока для достижения положительного и отрицательного разворота и контроля скорости двигателя. Модуль имеет понижающий чип LM2596S внутри, если вы водите мотор выше 7 в, может выдать 5 в электричество на контрольный терминал.
Во-вторых, функциональные характеристики
Пиковый ток привода IO: 2A
Максимальная потребляемая мощность: 50 Вт (один L298N 25 Вт при T = 75 °C)
Логическая секция терминала Электропитание диапазон Vss: от + 5 В до + 7 В (в пределах платы питания + 5 В)
Диапазон рабочего тока логики: 0 ~ 36 мА
Диапазон входного напряжения управляющего сигнала: низкий уровень:-0.3в ≤Vin≤1. 5 в (контрольный сигнал является неправильным), высокий уровень: 2.3в ≤Vin≤Vss (контрольный сигнал действителен)
Встроенный несколько выходная мощность 5 В
В-третьих, введение и описание оборудования
Размер платы: 59,1*64 мм
Функция Описание:
1. Описание интерфейса:
VCC: положительный источник питания;
GND: отрицательный источник питания;
OUT1, OUT2: двигатель постоянного тока 1 интерфейс
OUT3, OUT4: DC мотор 2 интерфейс
OUT5, OUT6: DC мотор 3 интерфейс
OUT7, OUT8: двигатель постоянного тока 4 интерфейса
IN1-IN8: терминал управления двигателем
IN1/IN2 Мотор Управления-1 шт.
IN3/IN4 управляющий двигатель 2
IN5/IN6 управляющий двигатель 3
IN7/IN8 мотор управления 4.
EN1: включить терминал двигателя 1
EN2: включить терминал двигателя 2
EN3: включить терминал двигателя 3
EN4: Поддержка двигателя 4.
S1: Мощность переключатель
5 В: 5 В Выходное напряжение
