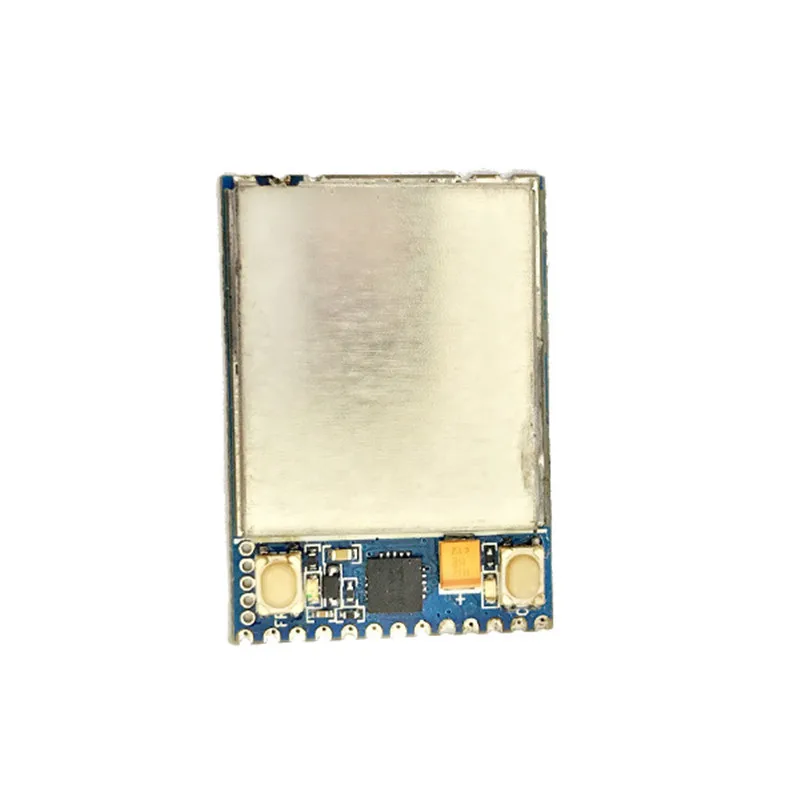

Модуль приемника Skyzone RX5803 5,8 ГГц 48CH Raceband A/V FM для трансмиссии гоночного дрона FPV Racer

Описание

Описание:
Производитель: Skyzone
Наименование товара: модуль fpv-приемник RX5803
Канал: 48CH Raceband
Объем: 35x24x3,5 мм
Вес: 4,2 г

Рекомендуемые условия работы (в том случае, если не до Рекомендуемая рабочая условия могут не соответствуют указанным электрическое представление критериев)
Параметр		Символ	Рабочие условия	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение	Блок
Напряжение питания		VCC	3,5	5	5,5	V
Мощность напряжение пульсации		VIp	10	25	MVPP
Вход напряжения		Vi	GND	VCC	V
Рабочая температура		Ta	Только сам модуль	-20	27	70	℃
Электрические характеристики (VCC = 5,0 в, Ta = 25 ℃)
Параметр	Символ		Рабочие условия	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение	Блок
Потребляемый ток	Icc		Vcc = 5,0 V	-	170	180	MA
Радио частоты
Чувствительность приема	Rfin		50Ω системы	-	-95	ДБм
Частота приема	5362	5945	МГц
Стабильность частоты	Fstb		-100	+ 100	Ppm
Вход сопротивление	Rfin		50Ω системы	50	Ω
Вход КСВН	КСВН		50Ω системы	2:1
Видео
Видео выходное сопротивление	Rvo		75Ω	Ω
Видео выходного уровня	Vvo		Отрицательной полярности 75 нагрузки	0,9	1	1,25	Vpp
Амплитудно-частотная характеристика	Fbdv		50 Гц-6 МГц	-5	+ 5	ДБ
Отношение сигнал/ Отношение сигнал-шум	Отношение сигнал/шум		38	ДБ
Аудио
Поднесущей демодуляции частоты	Далеко		6,5	МГц
Аудио выходное сопротивление	РАО		1 кГц Синусоидальная волна	600	1 K	Ω
Аудио Уровень выходного напряжения	Vao		1 кГц Синусоидальная волна Двухканальный	0,8	Vpp
Амплитудно-частотная характеристика	Fbda		100-10 кГц 1.0VPP Синусоидальная волна	100	10 K	Гц
Коэффициент гармонических искажений	Коэффициент нелинейных искажений		1 кГц, 1.0Vpp синусоида	0,6	1,5	%
Принятый сигнал Индикатор силы	Vrssi		Rfin: 95dB-5dB	0,5	1,1	V
Отношение сигнал/ Отношение сигнал-шум	Отношение сигнал/шум		1 кГц, 1.0Vpp синусоида	45	ДБ

CH FR		CH (МГц)
CH FR		CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
FR	FR1 (A)	5865 м	5845 м	5825 м	5805 м	5785 м	5765 м	5745 м	5725 м
	FR2 (B)	5733 м	5752 м	5771 м	5790 м	5809 м	5828 м	5847 м	5866 м
	FR3 (E)	5705 м	5685 м	5665 м	5645 м	5885 м	5905 м	5925 м	5945 м
	FR4 (F)	5740 м	5760 м	5780 м	5800 м	5820 м	5840 м	5860 м	5880 м
	FR5 (R)	5658 м	5695 м	5732 м	5769 м	5806 м	5843 м	5880 м	5917 м
	FR6 (L)	5362 м	5399 м	5436 м	5473 м	5510 м	5547 м	5584 м	5621 м

Особенности:
1.5.8GHz 48CH Raceband
2. FM одновременный прием аудио и видео
3. Низкое энергопотребление, высокая чувствительность приемника
4. Встроенный частотный PLL с высокой стабильностью
5. низкая утечка: Соответствует требованиям CE, FCC
6. прямой выход аналогового аудио, видеосигналов
Посылка включает в себя:
1 х модуль приемника Skyzone RX5803

Новое поступление Skyzone RX5803 5,8 ГГц 48CH Raceband A/V FM приемник модуль для FPV Racer Racing Drone трансмиссии

Возврат:

Если товар DOA (после прибытия), покупатели возврат в течение 14 дней, мы заменим его новым товаром после того, как мы получим товар DOA. Пожалуйста, свяжитесь с нами, прежде чем вы отправите товар обратно

Гарантия:
Все товары поставляются с основной гарантией 3 месяца продавца, Если товар неисправен в течение 3 месяцев, мы предложим замену с нашим дополнительным зарядным устройством (включая стоимость доставки) после того, как мы получим дефектный товар.
Если товар неисправен через 3 месяца, покупатели все еще могут отправить его обратно, мы свяжемся с поставщиками или производителем для гарантии. покупателям может потребоваться оплатить стоимость доставки для повторной отправки замененного товара.
