Описание

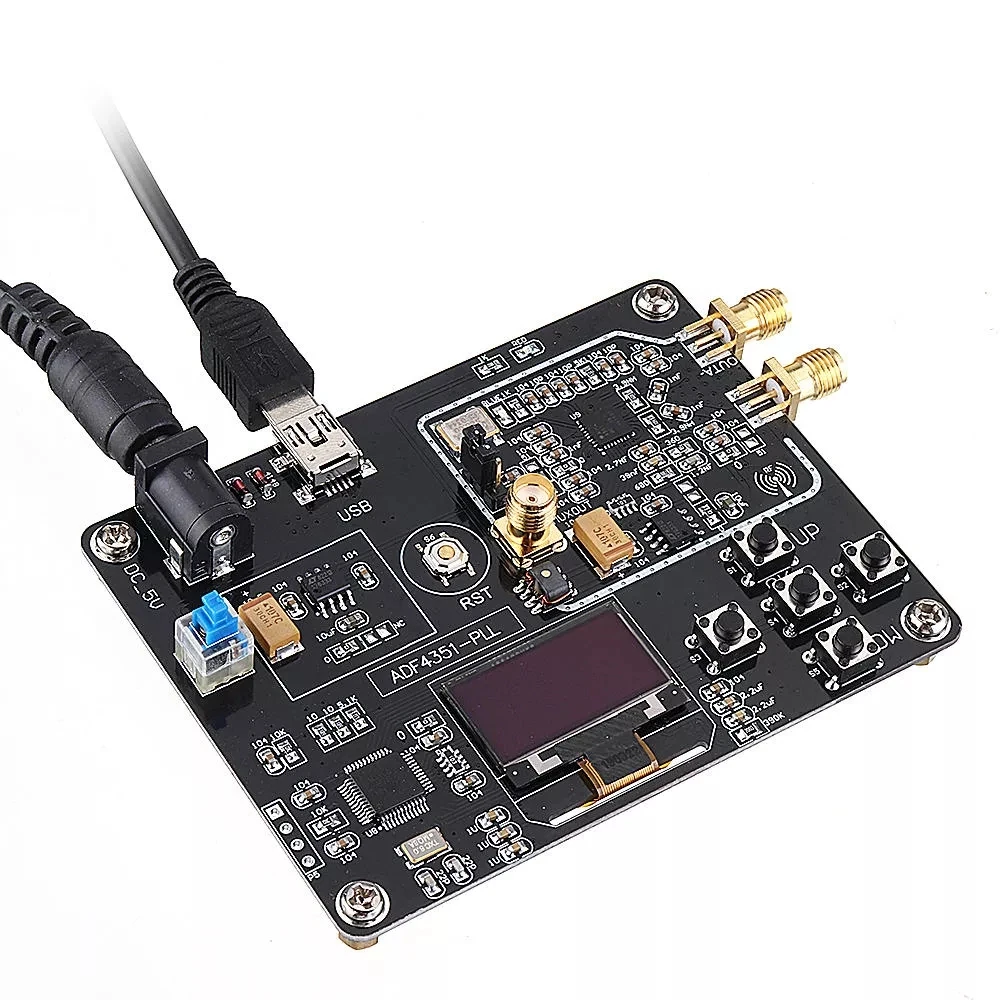

Модуль генератора сигналов 35 м-4,4 ГГц радиочастотный источник сигнала синтезатор частоты ADF4351 макетная плата

Технические характеристики:
С дисплеемй на органических светодиодах.
Хост-компьютер USB и последовательный порт.
Интегрированный операции.
Широкий диапазон напряжения питания.
Хороший интерфейс человека-машины. Много улучшений фазового шума, фазового паразита и циклического фильтра.
Большое увеличение на сетевом фильтре и наземной обработке.
Модуль может достичь 35 МГц-4,4 ГГц выходной частоты, частоты точки, развертки, скачки частоты и другие основные функции.
Параметры:
Размеры: около 88 мм * 67 мм
Питание: 5 V-15 V (DC 5,1 MM); 5 V (USB)
Полоса пропускания: ADF4351: 35 МГц-4,4 ГГц; ADF4350: 137 МГц-4,4 ГГц
Шаг модуля: 100 кГц (мин)
Частотная погрешность: ± 1 кГц
Выход: OUTA OUTB двухсторонний
Модуль фазового шума: лучше, чем-100 дбк при 10 кГц (шум отличается от диапазона фаз)
Выходная мощность модуля: 7 дБм (макс)
Интерфейс модуля: внешний коммуникационный порт STM32 USB может быть настроен на USB или аналоговый последовательный порт (по умолчанию)
Режим загрузки программы модуля: модуль SW, трехпроводная система (GND SWCLK SWDIO)
Упаковка включает в себя:
1 x модуль
1 кабель USB-mini
1 х BNC Мужской головкой к SMA Мужской высокочастотный кабель
