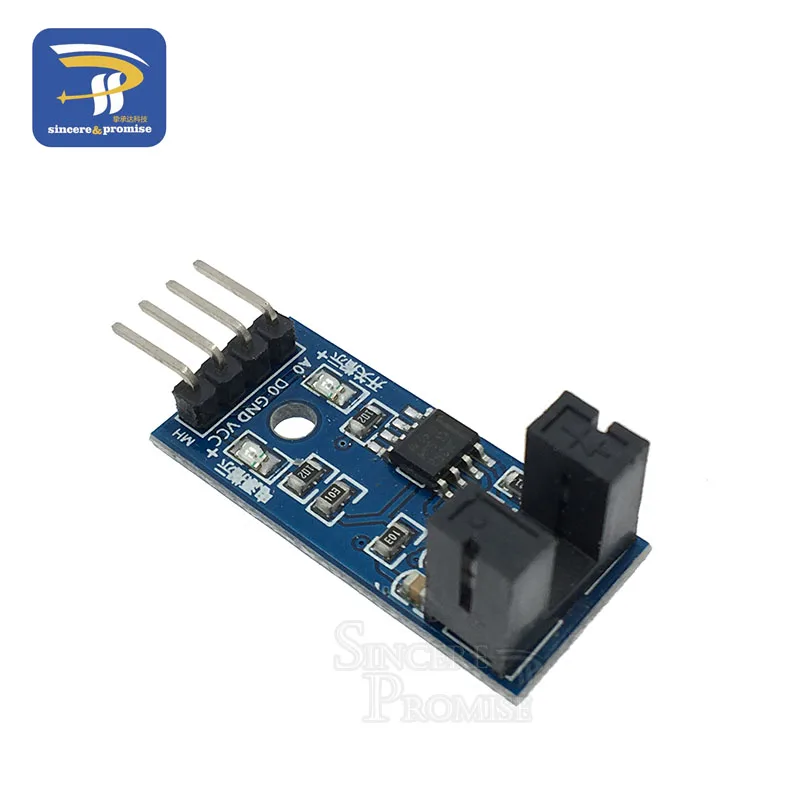

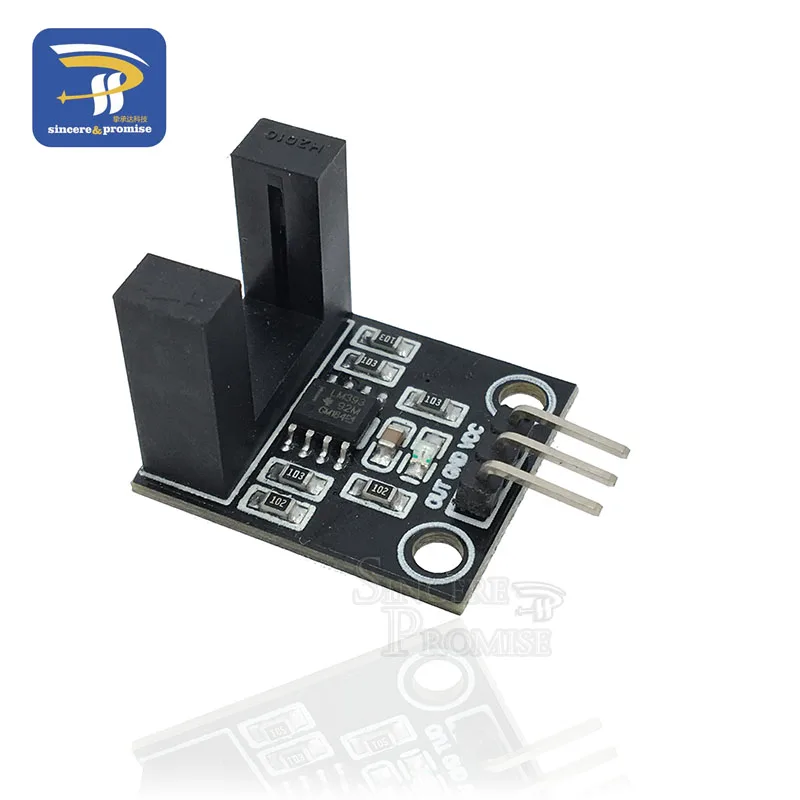

Модуль датчика скорости тахообразный датчик слот-тип оптрон тахогенератор счетчик модуль для Arduino 51 AVR PIC 3,3 V-5 V Diy Kit

Описание

Узкий корпус Применение:

Широко используется для обнаружения скорости двигателя, подсчета импульсов, ограничения положения и т. Д.

Модуль Особенности:

1. Используйте импортный Тип шлица датчик оптопары с шириной шлица 5 мм.

2. Есть индикатор выходного состояния, выходной светильник высокого уровня выключен, и выходной светильник низкого уровня включен.

3, есть окклюзия, выход высокого уровня; нет окклюзии, выход низкого уровня.

4, выход компаратора, сигнал чистый, форма сигнала хорошая, способность вождения сильная, более 15 мА.

5, рабочее напряжение 3,3 V-5 V

6, выходная форма: цифровой переключатель (0 и 1)

7, с фиксированными отверстиями для болтов для легкой установки

8, Размер маленькой платы PCB: 3,2 см x 1,4 см

9, используя широкий Компаратор напряжения LM393

Модуль инструкции по уходу за изделием

1. Когда нет окклюзии в слоте модуля, приемная трубка включается, и модуль действительно выводит низкий уровень. При окклюзии, DO выдает высокий уровень;

2. Выходной интерфейс DO может быть напрямую подключен к порту IO одночипового микрокомпьютера, чтобы определить, имеет ли датчик окклюзию. Например, кодовое колесо двигателя может определить скорость вращения двигателя.

2. Модуль действительно может быть подключен к реле для формирования концевого выключателя и других функций. Он также может быть подключен к активному модулю зуммера для формирования сигнала тревоги.

Инструкции по подключению продукта:

1, VCC подключен к положительному полюсу источника питания 3,3-5 В

2, GND подключен к отрицательному источнику питания

3, есть ли ttl переключатель сигнала выхода

4, AO этот модуль не работает
