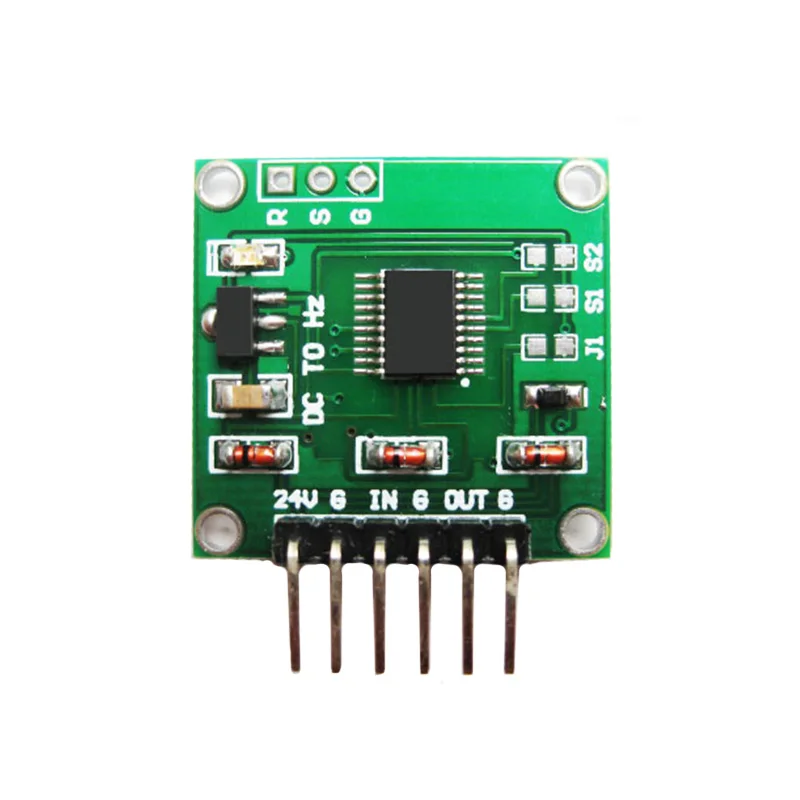

Модуль частоты поворота напряжения 0-5 в 0-10 В до 0-10 кГц линейный передатчик SC04

Это линейный модуль передатчика, внутренняя обработка чипа для преобразования сигнала входного напряжения в соответствующую выходную частоту.
Существует два вида диапазона входного напряжения, и два из выходной частоты.
1, напряжение питания: 9 V ~ 24 V
2, диапазон входного напряжения: 0,00 V ~ 5,00 V ~ 10,00 V/0,00 V
3, диапазон частот выходного сигнала: 0 гц ~ 1 кгц/0 гц ~ 10 кгц
4, выходной сигнал диапазона коэффициента службы: 50%
5, вход: J1 колодки на печатной плате: открытая цепь (0 ~ 5 в); короткое замыкание (0 ~ 10 в) по умолчанию является открытым.
6 режим вывода: S1 pad не используется, S2 колодки на печатной плате: открытый канал (0 ~ 1 кгц); короткое замыкание (0 ~ 10 кгц), по умолчанию открытый.
7, режим привода: открытый коллектор NPN привод, максимальный ток 200ма, внешний диапазон напряжения 1 ~ 30 в.
8. Сфера применения: оборудование для дистанционного сбора данных и управления.
9, размер: (L) 26 мм (ш) * 23 мм (высокая) 10 мм
10, интерфейсный модуль:
24 В: Положительный интерфейс питания (9 В ~ 24 В).
G: интерфейс питания.
В: интерфейс ввода положительного сигнала.
G: входной интерфейс отрицательного сигнала.
Выход: выходной интерфейс сигнала (0 гц ~ 1 кгц/0 гц ~ 10 кгц).
G: интерфейс питания.
Входное напряжение: J1 pad
Открытая цепь: входная (0,00 в ~ 5,00 в) выходная мощность, соответствующая частоте импульсного сигнала.
Короткое замыкание: входное (0,00 в ~ 10,00 в) выходное напряжение, соответствующее частоте импульсного сигнала.
Выбор выходной частоты: S2 pad
Выход открытой цепи: импульсный сигнал 0 ~ 1 кгц.
Короткий ответ: 0 ~ 10 кгц выходной импульсный сигнал.
