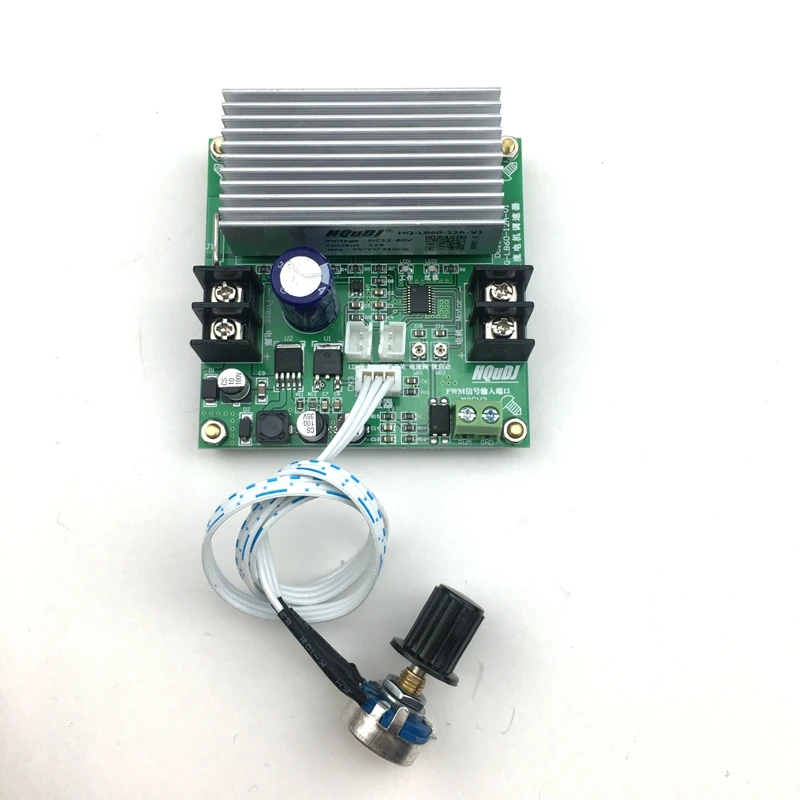

Модернизированный DC 12-60V широкое напряжение PWM DC щеточный регулятор скорости двигателя с управлением MACH3

Описание

Модернизированный широкий напряжение PWM DC щетка моторный регулятор: HQ-LB60-12A-V1

[Применимо к DC 12-60 в низковольтный постоянный магнит бесщеточный двигатель постоянного тока]

I) Рабочее напряжение: Ультра широкое напряжение (DC) DC12V-DC60V (предельное 65 в)

2) Режим управления:

1. Контроль потенциометра по умолчанию (5 K-100 K возможно) значение по умолчанию 10 K;

2. аналоговый контроль 0-5 В, (вытяните штекер потенциометра XH2.54-3P, подключите сигнальную линию к средней ступне XH2.54-3P, а наземную линию к правой ступне XH2.54-3P).

3. Интерфейсный терминал MACH3 поддерживает внешнее регулирование скорости входного сигнала ШИМ. Внешние входные требования PWM: уровень 3,5-12 V VPP, частота 1 K-10 кГц, который подходит для регулирования скорости вращения шпинделя MACH3. (Обратите внимание, что внешнее управление ШИМ-сигналом должно вытянуть XH2.54-3P потенциометра, чтобы начать действие, в противном случае его нельзя контролировать.)

В-третьих, номинальный ток: 12А, защита от короткого замыкания тока 15а. (Перегрузочный выходной сигнал, индикатор перегрузки по току мигает, индикатор возврата потенциометра гаснет, защита от перегрузки по току облегчается).

4) функция плавного запуска, чтобы предотвратить повреждение двигателя и источника питания, вызванное чрезмерным мгновенным пусковым током (по умолчанию 0 секунд плавного пуска), 0-5 секунд регулируется.

5) мощность управления: 12V140 Вт, 24v280вт, 36v400вт, 48v550вт, 60v700вт

Шесть)Размер продукта: 75 мм в длину, 75 мм в ширину, 31 мм в высоту (включая медную высоту колонны, 6 мм медную высоту колонны) Размер монтажного отверстия 68 мм * 68 мм, может также быть установлен бок о бок, монтажное отверстие расстояние 40 мм, резьбовое отверстие M3

Вес нетто: 0,12 кг

8) диапазон широтно-импульсной модуляции: 0%-100%

9) регулятор принимает гуманный терминал для облегчения гибкой проводки для пользователей.
