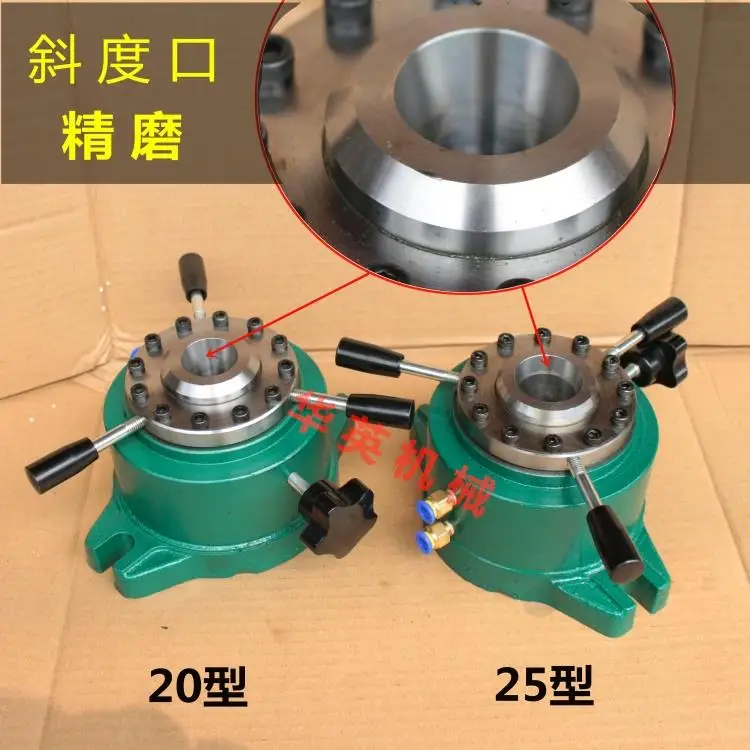

Модель 15/20/25/32 Пневматический равных деления зажима нарезание резьбы пробивая индексации зажима деления 12 равен

Описание

Зажимной патрон

Https://www.aliexpress.com/item/Instrument-lathe-chucks-Lathes-Tsui-Tsui-15-20-25-32-Small-lathe-chucks-Manual-clamps/33008556512.html

Пневматическая индексация сиденья принцип индексации:Детали для пневматического подтяжки ручной индексации

Используйте высокое давление воздуха машины: Установите патрон-зажим заготовки-для достижения штамповки и нарезания фрезерного шлица.

Пневматическое Давление: 4-8 кг

Принцип индексации: верхняя пластина пневматического держателя индексации имеет 12 шестигранных винтов. Каждый винт представляет собой равное отверстие. На нижней части диска находится пружинный штырь. Когда винт вращается на дно, отверстие блокируется. Разделите отверстие, если он ослаблен, винт поднимается 3 раза, откройте деление,

Может быть индекс:2 равен 3 равен 4 равен 6 равен 12 равен (нестандартный обычай: 5 равен 7 равен 8 равен 10 равен)

Метод индексирования: 12 винтов, например, нужно обработать 4 алико: Удалите 4 отверстия для винтов на диагональном расстоянии выше алико. Таким образом, Три Винтовых отверстия удаляются путем деления угла на 3 одинаковых деления. 6 одинаковых диагональных отверстий для ослабления 6 винтовых отверстий. Индекс можно индексировать, вращая индексационный стержень вручную.

Внутри установлен один подшипник. Максимальная скорость: 500 или менее в минуту

Пневматическое зажимное сиденье, принцип зажима:Использующий теплоту воздуха, пневматические зажимные функция достигается путем вытягивания зажим вверх и вниз (Пневматический зажим и пневматический индексации патрон широко распространены).

На оригинальном пневматическом зажимном сиденье, еще один функциональный патрон зажимает продукт для вращения на 360 °, а стандартный 12 винт представляет 12 одинаковых делений. [Разделяемые 12 одинаковых частей, 6 равны, 4 равны, 3 равны, 2 равны, и Стандартные пневматические зажимы. Плотный Функция]Может быть настроен для любого нестандартного.

15 # пневматический держатель индексации: Диапазон зажима 1-15 мм

20 # пневматический держатель индексации: Диапазон зажима 2-20 мм

25 # пневматический держатель индексации: Диапазон зажима 3-25 мм

32# 气动分夹座: Диапазон зажима 3-32 мм

Включает ручной переключатель (можно заменить ножным выключателем, необходимо пояснить). Не содержит цанги.

Нужен патрон, чтобы связаться со службой поддержки клиентов, чтобы купить! Поддержка изготовления на заказ.
