Протокол MODBUS RTU, используя 72 МГц 32-битный микроконтроллер, не является обычным 8-битный микроконтроллер, возможности обработки, RS485 интерфейс, RS485 интерфейс перегрузки по току и защита от перенапряжения, 16 входных сигналов, и поддержка 0-20 мА 4-20 мА промышленный стандартный вход. Входной порт с защитой от перегрузки по току и перенапряжения, Входное внутреннее AD 12 разрешение, продукт имеет внутренний 2,5 в прецизионный AD конвертер раздел контрольный источник, в отличие от большинства продуктов, эталонное напряжение то же самое с ЦП, часть преобразования AD без самостоятельного эталонного напряжения.

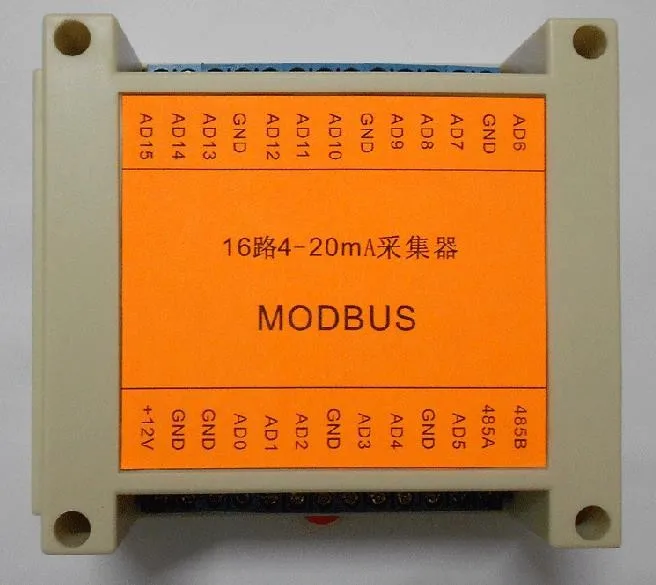

Описание проводки: 485A, 485B, соответственно, затем RS485 A (n) B (отрицательный),

AD0-AD15 представляет собой 16-канальный 4-20MA входной ток. + 12 V DC вход питания 12 V, GND заземление,

Соглашения объяснить

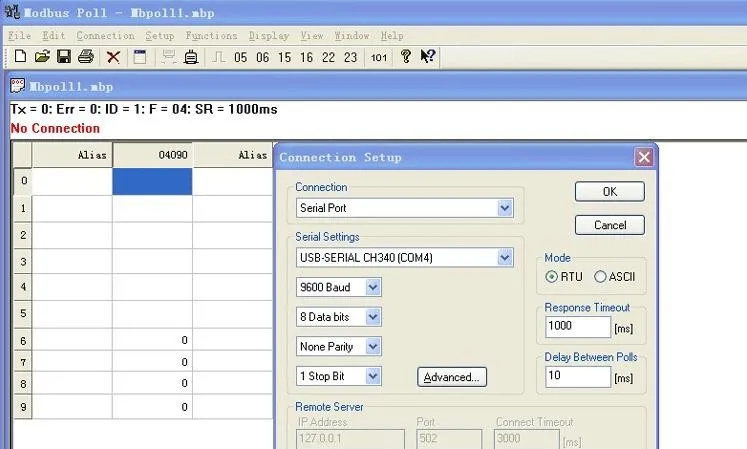

9600 бод, без четности, 8 бит данных, один стоп-бит.

Изменить Адрес: формат адреса установлен (1 байт) + код функции (один байт) + адрес регистрации (2 байта) + значение регистра (2 байта) + код проверки CRC (2 байта)

Изменение адреса устройства 01:00 06 00 01 00 01 18 1b

Изменение адреса устройства 02:00 06 00 00 01 02 58 1a

Считывает значение входного значения тока, это результат AD 12, AD источник опорного напряжения 2,5 В. Когда батарея преобразования входного напряжения питания, так как мы преобразовали в значение напряжения, то AD, так что вход на землю, чтобы получить резистор 120 Ом, ниже объясните их сначала, когда вход составляет 4 мА, потому что напряжение составляет 120 евро, ток, помноженный на сопротивление, Полученное напряжение-это преобразование напряжения AD, их результаты 480, в вольт составляет 0,48 в. Когда вход 20 мА, входное напряжение 2400 AD, в вольт 2,4 В.

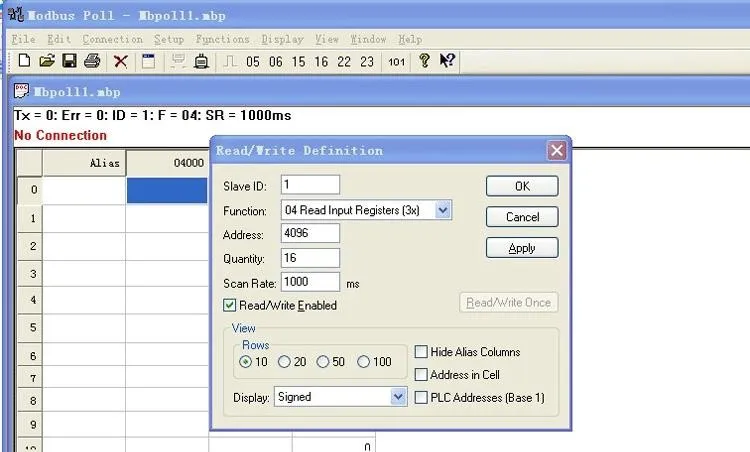

Предположим, что адрес устройства равен 01, чтение текущей команды ввода Формат: адрес устройства (1 байт) + код функции (1 байт) + начальный адрес (2 байта) + количество регистров (2 байта) + код контрольной суммы CRC (2 байта)

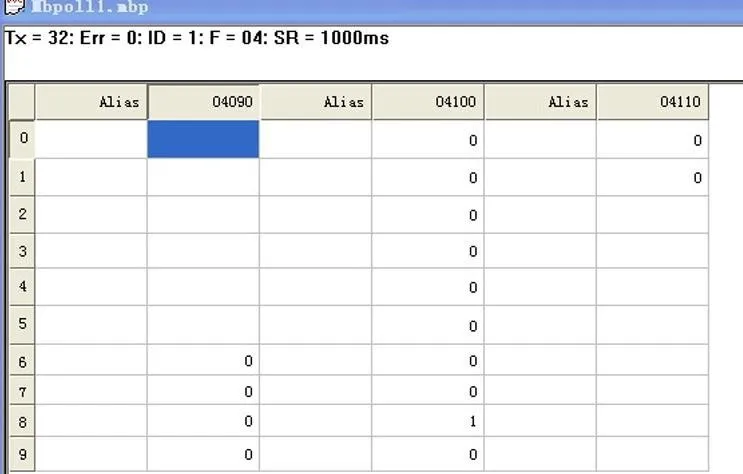

Чтение 16 текущее значение: 01 04 10 00 00 10 f5 06

Политика возврата товаров: 01 04 2000 00 00 00 00 00 00 00 00 00 00 00 00 01 00 01 00 00 00 01 00 01 00 00 00 00 00 00 00 00 00 00F9 68

Данные в 0104, сказал, что адрес устройства 20,01, 04, говорит, код функции сопровождается 32-байт входной ток 16, и менял напряжение в соответствии с AD значение, Высокий передний и низкий задний после 01 0420, за которым следуют два байта,-это способ превращения в напряжение, соответствующее текущему значению, соответствует предыдущему высокому в низком посте. F9 68-это последние два байта CRC.

Контрольный лист: готовый модуль, без питания
