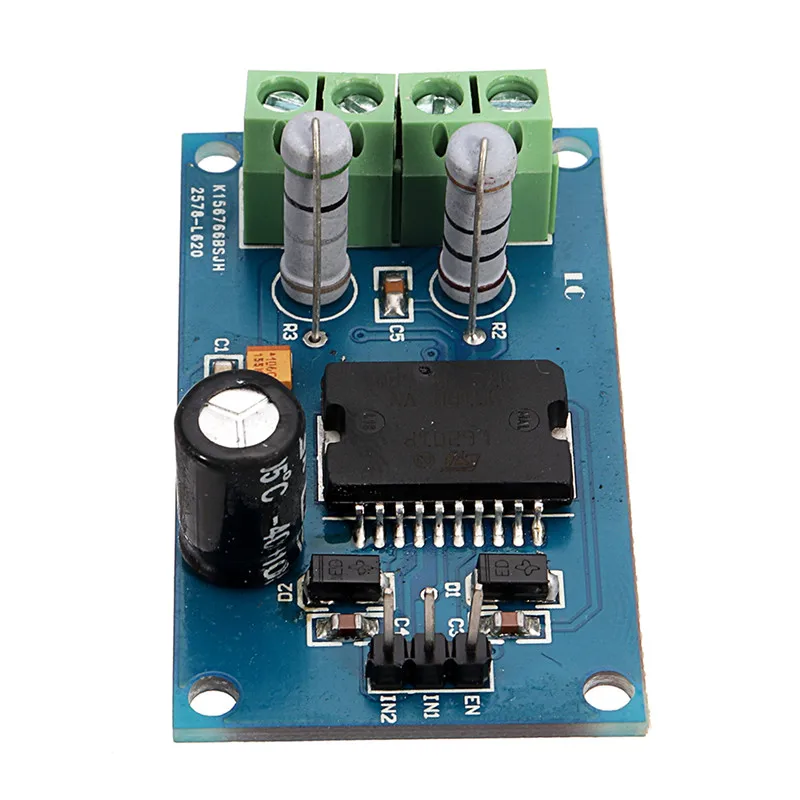

Микрокомпьютер с одним чипом, модуль управления двигателем постоянного тока, модуль управления приводом постоянного тока L6201, модуль драйвера высокого качества

Описание

Описание:
Модуль привода двигателя постоянного тока является модулем привода чипа L6201. L6201 является чипом привода моста полного управления, который принимает мульти технологии поиска BCD
(Биполярный, CMOS, DMOS) для управления двигателем. Этот чип может интегрировать отдельные полевые транзисторы DMOS с CMOS и диодами на одном чипе. L6201 может осуществить оптимизацию логических схем и уровней мощности из-за технологии модульного расширения.
Особенности:
1. Рабочее напряжение: контроль уровня сигнала 3,3 ~ 5,5 в; напряжение привода двигателя 7,2 ~ 30 в
2. Может управлять напряжением постоянного тока 7,2 ~ 30 в
3. Максимальный выходной ток 1а
4. Максимальная выходная мощность 20 вт
5. Индикация сигнала
6. Скорость вращения регулируется
7. Сильная защита от помех
8. Непрерывная защита потока
9. Двигатель постоянного тока может контролироваться отдельно
10. Ширина импульса шим и плавная регулировка скорости. (PWM сигнал может использоваться для скорости двигателя постоянного тока)
11. Его можно изменить.
12. Этот диск-это отличное время, чтобы контролировать умные автомобили freescale. Малый приводной перепад давления, большой валюты, и сильная мощность привода
13. Размер платы: 29,5*52,2 мм
Интерфейс спецификация:

VCC GND-интерфейс электропитания двигателя
OUT1 OUT2 является выходным интерфейсом двигателя постоянного тока
В1 IN2-интерфейс управления двигателем
EN является терминалом включения двигателя
Используйте привод для управления двигателем постоянного тока. Выходной интерфейс двигателя-OUT1 и OUT2.EN входной сигнал PWM (широтно-импульсная модуляция) для управления скоростью двигателя. Ru enable PIN может контролировать высокий электрический уровень, высокий для запуска и низкий для остановки. Он может контролироваться выходом SCM. Положительная и отрицательная функция вращения двигателя: входной терминал сигнала в 1 подключение высокого электрического уровня, IN2 подключение низкого электрического уровня для положительного вращения. И изменить соединение для отрицательного.

Посылка включает в себя:

1 х модуль драйвера L6201
