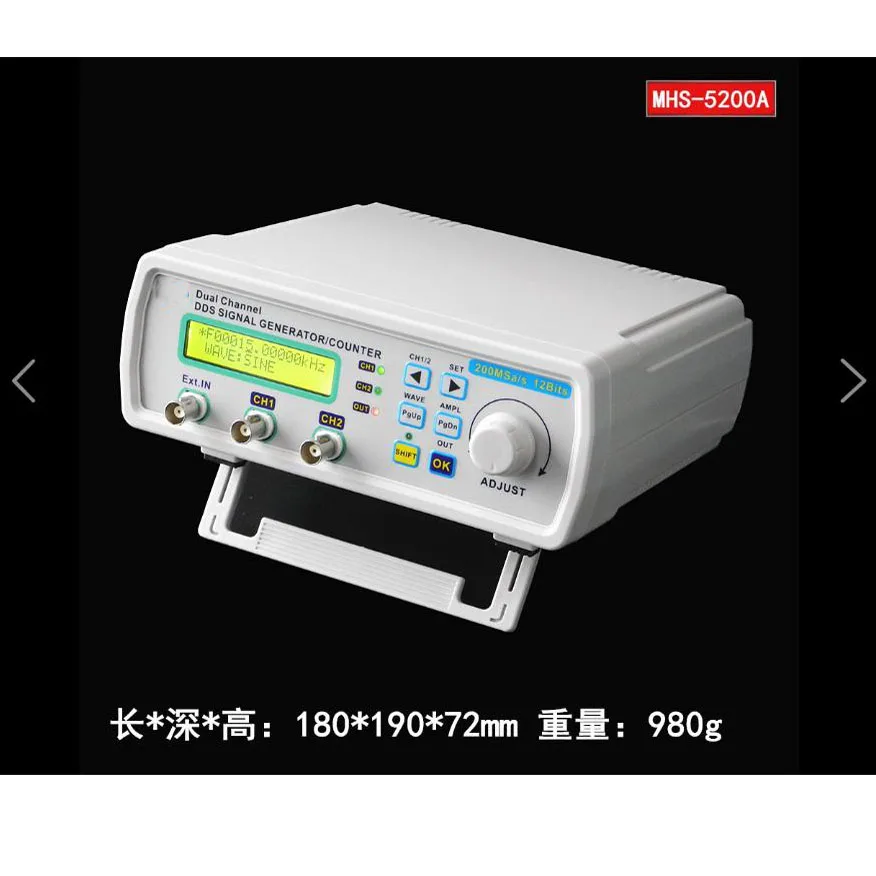

MHS5200A полный ЧПУ 6 МГц двухканальный DDS функция генератор сигналов произвольной волны импульсный источник сигнала Частотомер

Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций s, таких как генератор сигналов, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик и частотомер. Прибор использует технологию прямого цифровой синтезатор (DDS) для обеспечения стабильных, точных, чистых и низких сигналов искажений. Это идеальный испытательный или измерительный инструмент для инженеров электроники, электронных лабораторий, обучения и исследований.

Используйте технологию DDS прямого цифровой синтез, чтобы генерировать точные, стабильные, низкие искажения выходного сигнала.

Два Канала CH1 и CH2 полностью симметричны, и каждый канал можно самостоятельно установить с параметрами.

Поддержка пользовательских форм сигналов, каждый произвольный объем памяти сигнала 2048*12 бит, частота дискретизации 200MSa/s.

Он имеет функцию импульсного импульса, которая позволяет блоку выводить 1 ~ 1048575 произвольных импульсных последовательностей произвольно.

Функция измерения: Частотный Измеритель 60 МГц и функция счетчика.

Выходная амплитуда сигнала колеблется от 5 mVpp до 20 Vpp, смещение постоянного тока регулируется от-120% до + 120%, и разрешение составляет 1%.

Функция вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

Генератор сигналов до 12 бит в ширину, форма выходного сигнала более тонкая, и искажение формы сигнала является низким.

С полной функцией CNC, он может отображать и регулировать параметры тока выходного сигнала, такие как амплитуда, смещение, частота, рабочий цикл и фазовая разница между двумя сигналами.

Как только пользователь подключен к компьютеру, он может управлять функциями и параметрами генератора сигнала и может отрегулировать и загружать произвольные формы сигналов.

Высокая точность и разрешение частоты: точность частоты до 10 ^ (-6), общий диапазон частот разрешение 0,01 Гц.

Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следующих функций, прост в использовании.

Функция сканирования: частотное линейное сканирование и функция логарифмического сканирования, стартовые и конечные точки сканирования могут быть установлены свободно.

Функция хранения: Он может хранить 16 наборов параметров, заданных пользователем.

Управление: Нажмите кнопку, LCD1602 отображает английский язык, параметры прямой цифровой настройки или ручку непрерывной регулировки.

Защита от перенапряжения на входе: DC5V источник питания, вставляющее напряжение выше 5 В не повредит машину

Защита от короткого замыкания: все выходы сигнала могут работать выше 60 s в случае короткого замыкания нагрузки

Частота Спецификация:

Синусоидальный Диапазон частот: 0 ~ 25 МГц

Диапазон частот квадратных волн: 0 ~ 6 МГц

Треугольный Частотный диапазон: 0 ~ 6 МГц

Импульсный Частотный диапазон: 0 ~ 6 МГц

Ttl Цифровой частотный диапазон: 0 ~ 6 МГц

Диапазон произвольных волн: 0 ~ 6 МГц

Тип волны: синус/треугольник/квадратная волна/подъемная Форма волны пила, CMOS цифровая сигнальная волна и произвольная форма волны

Длина волны: 2048 точек

Частота дискретизации: 200MSa/s

Амплитудное разрешение сигнала: 12 бит

Самый маленький. Разрешение частоты: 10 МГц

Ошибка частоты: +/-5*10 ^ (-6)

Стабильность частоты: +/-1*10 ^ (-6)

Диапазон амплитуды (пик до пика): 5mVp-p ~ 20Vp-p

Выходное сопротивление: 50Ω (+/-10%)

Амплитудное Разрешение: 1mVp-p (-20 дБ затухание), 10mVp-p (без затухания)

Диапазон смещения:-120% ~ 120% (соотношение напряжения смещения и амплитуды сигнала)

Отклонение Разрешение: 1%

Фазовый диапазон: 0 ~ 359 °

Разрешение фазы: 1 °

Выход модуляции: развертка по частоте

Гармоническая система прибытия: 40dBc (<1 МГц); 35dBc (1 МГц 20 МГц ~)

Искажения: <0.8% (20 Гц ~ 20 кГц)

Прямоугольная волна

Увеличенное время работы: ≤20ns

Перегрузка ≤10%

Диапазон регулировки рабочего цикла: 0% ~ 99.9%

Ttl

Увеличенное время работы: ≤20ns

Низкий уровень: <0,3 в

Высокий уровень: 1 V ~ 10 V

Произвольной формы

Количество: 16

Глубина памяти/Группа: 1 Кб/16

Сканирования

Режим сканирования: линейное сканирование, log Scan

Время сканирования: 1-999 s

Диапазон сканирования определяется параметрами сканирования

Измерение наружных размеров

Диапазон измерения частоты

Закрытое время = 10 S 0,1 Гц-60 МГц

Закрытое время = 1 с 1 Гц-60 МГц

Закрытое время = 0,1 S 10Hz-60 MHz

Время навигации = 0,01 S 100Hz-60 MHz

Диапазон входного напряжения: 2Vp-p ~ 20Vp-p

Диапазон подсчета 0 ~ 4294967295

Ручной подсчет

Положительный и отрицательный импульс измерения ширины 10 ns разрешение, максимум. Измеримые 10 секунд

Периодически измеряйте разрешение 20 нс, максимум. Измеримые 20 s

Измерение рабочего цикла 0.1% разрешение, диапазон измерения 0.1% ~ 99,9

Выбор источника 1. Расширение на входе (сигнал переменного тока); 2. ttl вход (цифровой сигнал)

Кол-во воспоминания 10

Позиция M0 ~ M9

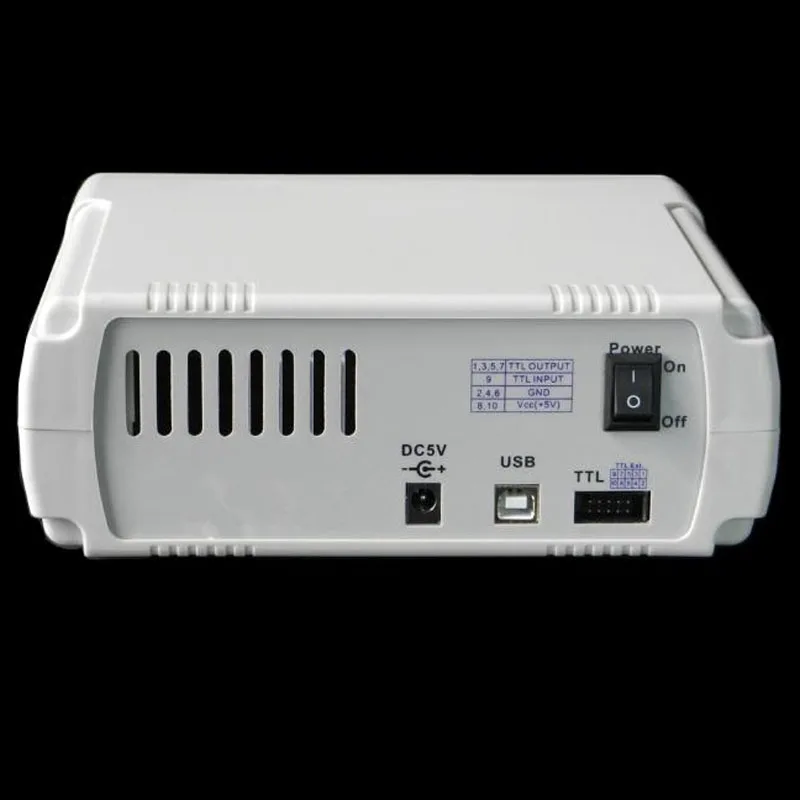

Режим интерфейса с помощью USB для последовательного интерфейса

Связь скорость 57600bps

Протокол с помощью командной линии, открытый протокол

Источник питания DC MHS5200A DC 5 V источник питания

Размеры: 19,5*17,5*7 см/7,67*6,9 * 2.75in

Вес: 542 грамм
