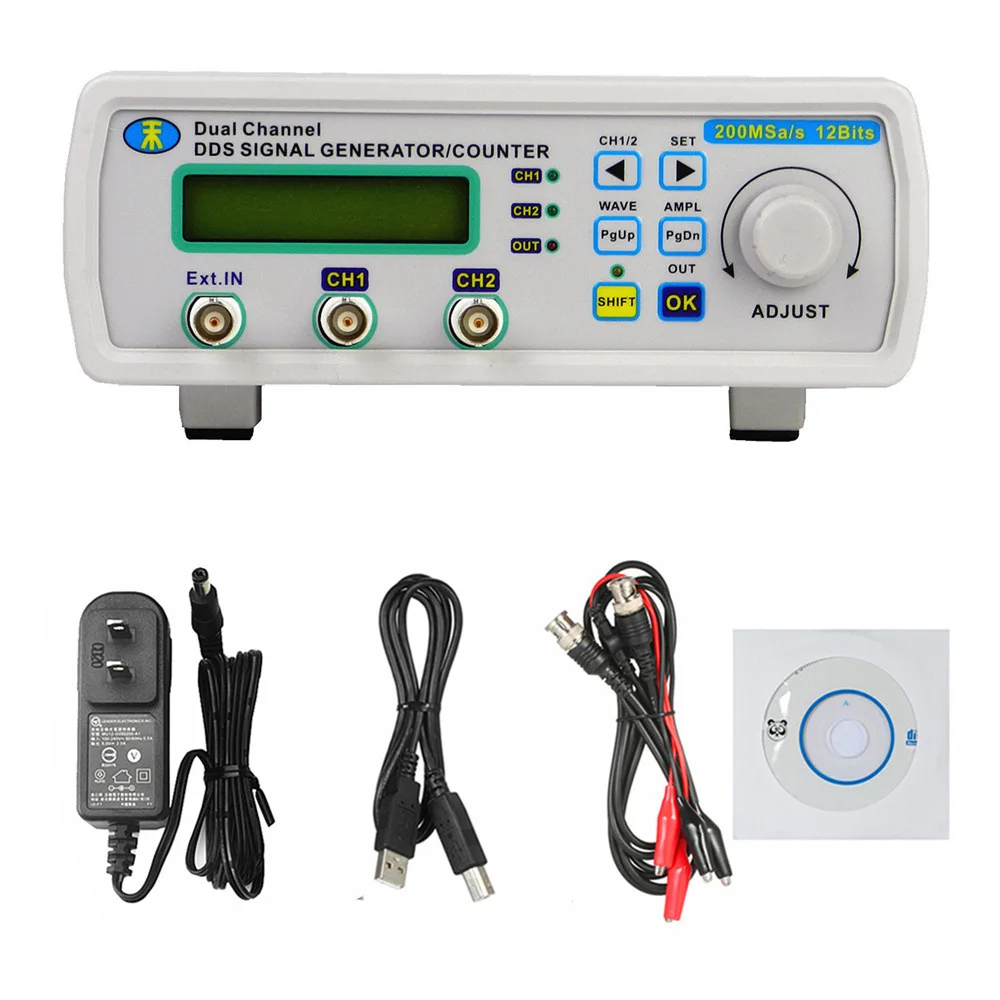

MHS-5200A цифровой DDS двухканальный источник сигнала Генератор произвольной формы частотомер 25 МГц для лабораторного обучения

Описание

Цифровой DDS двухканальный источник сигнала Генератор произвольной формы частотомер 200MSa/s 6 МГц

Генератор сигналов произвольной формы DDS серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить анти-помехи и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая строка отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерировании сигнала, сканировании формы волны, измерительных параметрах и т. д. это идеальный инструмент для тестирования или измерения для инженера электроники, электронной лаборатории, обучения и исследования.

Особенности:
Может выводить произвольные формы сигналов и обычные функциональные формы сигналов (синусоидальный/треугольный/квадратный/sawtooth wave и ttl сигнал).
Все функции контролируются цифровым способом, точны и стабильны.
Двухканальный выход, может работать в синхронизации, разность фаз регулируется.
С функцией линейной развертки (макс. до 500 с) и логарифмической частотной развертки.
Сигнал обоих каналов имеет встроенный утонченный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1 мВ.
С функцией смещения 120% ~ + 120% постоянного тока.
4 ttl выход (разность фаз регулируется).
Имеет Измерение частоты, измерение периода, измерение положительной и отрицательной ширины импульса, измерения рабочего цикла и функции подсчета.
С интерфейсом USB, после подключения к ПК, ПК можно использовать для управления прибором.
Технические характеристики:

Проект	Параметры
Ключ Особенности	Частотный диапазон	Синусоида	Обычные режимы (опционально): 0 Гц ~ 6 МГц
		Прямоугольная волна	0 Гц ~ 6 МГц
		Треугольники волна	0 Гц ~ 6 МГц
		Пилообразный сигнал	0 Гц ~ 6 МГц
		Произвольной формы	0 Гц ~ 6 МГц
		Ttl цифровой сигнал волны	0 Гц ~ 6 МГц
	Выход модуляции	Частота развертки
	Типы сигналов		Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, цифровая сигнальная волна CMOS и произвольная форма волны
	Сигналов Длина		1024 точек
	Частота дискретизации		200MSa/s
	Амплитуды сигнала Разрешение		8 бит
	Минимальное разрешение частоты		10 МГц
	Частота ошибок		+/-5*10 ^ (-6)
	Стабильность частоты		+/-1*10 ^ (-6)
	Амплитудный диапазон (от пика до пика)		15mVp-p ~ 15Vp-p (12 МГц или меньше) 15mVp-p ~ 8Vp-p (12 МГц и выше)
	Выход сопротивление		50Ω (+/-10%)
	Амплитуда Разрешение		1mVp-p (-20 дБ затухание) 10mVp-p (без затухания)
	Офсетная печать диапазон		-120% ~ 120% (соотношение смещенного напряжения и амплитуды сигнала)
	Смещения Разрешение		1%
	Фазы диапазон		0 ~ 359 °
	Фазы Разрешение		1 °
Синусоида	Гармонических прибыл Системы		40dBc (<1 МГц); 35dBc (1 МГц ~ 20 МГц)
	Искажение		0.8% (20 Гц ~ 20 кГц)
Прямоугольная волна	Подъемный вместе времени		≤20ns
	Выброс		≤10%
	Рабочий цикл диапазон регулировки		0% ~ 99.9%
Ttl	Подъемный вместе времени		≤20ns
	Низкий уровень		<0,3 V
	Высокий уровень		1 В ~ 7,5 в
Произвольной формы	Количество		16
	Глубина памяти/группа		1KB/16
Сканирования	Режим сканирования		Линейный развертки, бревна развертки
	Время сканирования		1 s-500 s
	Диапазон сканирования		Определяется настройками параметров развертки
Внешние измерения	Частотный диапазон измерений		Время затвора = 10 с 0,1 Гц-60 МГц Время затвора = 1 с 1 Гц-60 МГц Время затвора = 0,1 с 10 Гц-60 МГц Время затвора = 0,01 с 100 Гц-60 МГц
	Вход Напряжение диапазон		0.5Vp-p ~ 20Vp-p
	Диапазон измерений		0 ~ 4294967295
	Подсчет		Вручную
	Измерение ширины положительного и отрицательного импульса		10 NS разрешение, Макс. Измеряется 10 s
	Периодические измерения		20ns Разрешение, Макс. Измеримые 20 s
	Рабочий цикл измерения		Разрешение 0.1%, диапазон измерений от 0.1% ~ 99.9%
	Выбор источника		1. И тд. Вход (сигнал переменного тока); 2. Вход TTL-IN (цифровой сигнал)
Память	Количество		10
	Расположение		M0 ~ M9
Интерфейс	Интерфейс режим		Использование USB для последовательного интерфейса
	Связь скорость		57600bps
	Протокол		Используя командную линию, соглашение
Питание	Вилка стандарта США/вилка стандарта ЕС (опционально)		Источник питания 5 в постоянного тока
Общие
Размер	19,517,57 см/7,676,9 2.75in
Вес	542 гр/19,12 унций
Посылка Размеры	242412 см/9,559,454,72 дюйма (Д * Ш * В)
Посылка Вес	1027 гр/36,25 унций
