Описание
Особенности:
Активный фильтр широко используется в цифровой обработке сигналов, коммуникациях, автоматическом управлении, общем активном фильтре операционным усилителем и компонентами RC, точность параметров компонентов относительно высока, дизайн и Отладка также больше проблем. Программируемый чип фильтра MAX262 от Maxim-это программируемый активный фильтр с переключаемым конденсатором общего назначения, который может быть запрограммирован с помощью одночиповых микрокомпьютеров. Центральная частота fO, Q, и активный фильтр активного фильтра точно настроены, может достичь низких частот, высоких частот, полосы, ленточный стоп и фильтр всех частот.
1, с программным обеспечением для дизайна фильтра, с микропроцессорным интерфейсом;
2, может управлять 64 различными частотами центра f0, 128 разных коэффициентов качества Q и 4 вида моделей работы;
3, Центральная частота f0 и коэффициент качества Q могут быть независимо запрограммированы;
4, может обеспечить три тактового входа (внешний тактовый вход, генератор RC и хрустальные устройства);
5, Центральная частота f0 диапазон 1 Гц ~ 140 кГц, Максимальная Входная частота 4 МГц;
6, структура фильтра проста, меньше внешних компонентов, небольшой размер;
7, может достичь низких частот, высоких частот, полос-пасс, полоса-стоп и фильтр всех частот;
8, может быть A, B одноступенчатый вход и выход, но также AB каскад двух уровней ввода и вывода;
9, главный чип pin Описание:
V +-положительный вход питания.
V-отрицательная Входная мощность.
GND-аналоговый заземление.
CLKA-внешний кристаллический осциллятор и фильтр части тактового входа, внутри фильтра тактовая частота делится на 2.
CLKB-тактовый вход для фильтра B, также внутри фильтра, тактовая частота делится на 2.
CLKOUT-тактовый выход для кристаллического осциллятора и R-C колебания.
OSCOUT-подключается к осциллятору кристалла или R-C для самосинхронизации.
INA, INB-входной сигнал фильтра.
Выход фильтра BPA, BPB-band-pass.
LPA, LPB-выход фильтра низких частот.
HPA, HPB-высокочастотный, с сопротивлением, выход фильтра всех частот.
WR-запись на активный вход. При подключении к V + данные можно вводить в программируемую память через логический интерфейс для завершения режима фильтра, настройки f0 и Q. Кроме того, он может получать сигналы уровня ttl, а входные данные восходящей защелки края.
A0, A1, A2, A3-ввод адреса, может использоваться для завершения режима фильтра, f0 и Q соответствующих настроек.
D0, D1-ввод данных, может использоваться для установки соответствующих битов f0 и Q.
OP OUT-выход усилителя MAX262.
OP IN-инвертирующий вход усилителя MAX262.
В-четвертых, измеренные данные:
Посылка;

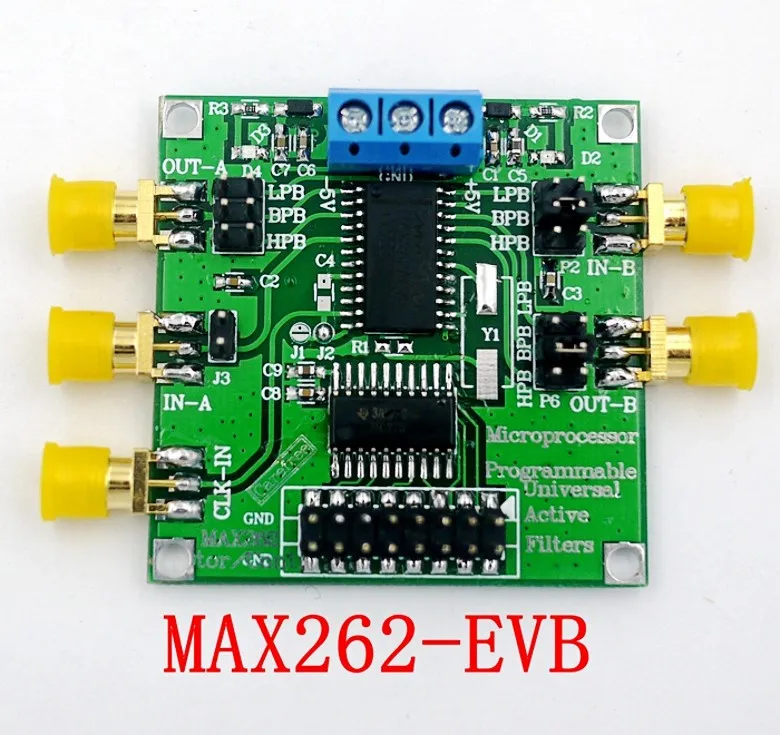

1 шт. Новый MAX262 Высокочастотный Низкочастотный активный модуль фильтра с программным управлением
