MA860H leadshine ЧПУ Драйвер шагового двигателя 24-110VDC 256 подразделение MA860H 2 Фаза 18-80VAC 7.2A для NEMA23 NEMA34 мотор

Описание продукта:

Контролер платы шагового драйвера MA860H-высокопроизводительный микрошаговый драйвер, основанный на чистой синусоидальной технологии управления током. Благодаря этой технологии и технологии саморегулирования (саморегулирующиеся параметры управления током) для различных двигателей, приводные двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеют лучшие представления на более высокой скорости, чем большинство водителей на рынках. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели, таким образом, Nema23, Nema34 шаговые двигатели с 2.6A-7.2A ток идеально вам подойдет.

Особенности

1. Тип входного сигнала питания: DC мощность: 24VDC-110VDC, AC мощность: 18vc-80vac.

2. Выходной ток (пик): 2,4 ~ 7.2A

3. Mircoшаг: 2, 4, 8, 16, 32, 64, 128, 256, 5, 10, 20, 25, 40, 50, 100, 200

4. Форма защиты: Защита от перенапряжения, перегрузки по току

5. Максимальная частота пульса 200 кГц.

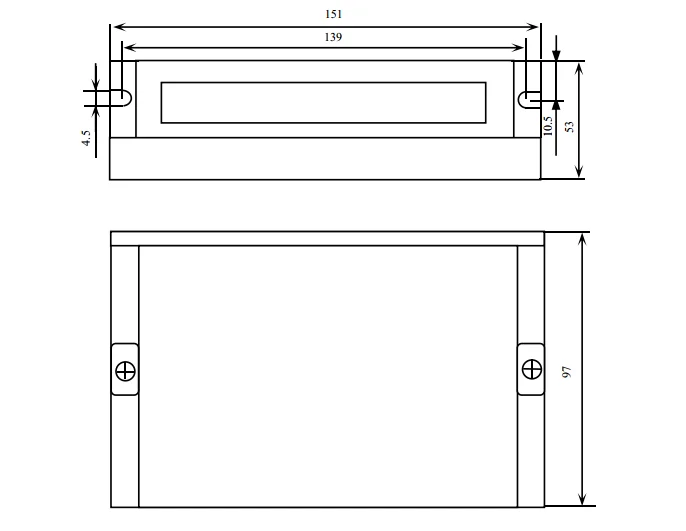

6. Размеры: 151 мм * 108 мм * 52 мм

7. Вес: 505 г.

8. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

Порты ввода/вывода:

1. AC: Терминал питания

Примечание: должен быть защищен от более 110 В постоянного тока, 80 В переменного тока

Чтобы не повредить модуль.

2. A +, A-: шаговый двигатель с одной обмоткой

3. B +, B-: шаговый двигатель с другой обмоткой

4. PUL +, PUL-: вход шагового импульса

5. DIR +, DIR-: вход шагового двигателя

6. Эна +, Эна-: без двигателя

7. Светодиодный: зеленый светодиодный: мощность света;

Красный светодиодный: индикатор неисправности, короткое напряжение, перенапряжение, индикация перегрузки по току.
