Lusya HDMI LVDS плата контроллера с 40 контактами Lvds кабель комплект для Raspberry PI 3 LP156WH2 TLA1 TLE1 1366x768 1ch 6 бит TFT ЖК-дисплей T0528

Описание

HDMI LVDS плата контроллера с 40 контактами Lvds кабель комплект для Raspberry PI 3 LP156WH2

Lusya HDMI LVDS плата контроллера с 40 контактами Lvds кабель комплект для Raspberry PI 3 LP156WH2 TLA1 TLE1 1366x768 1ch 6 бит TFT ЖК-дисплей T0528

Обратите внимание:

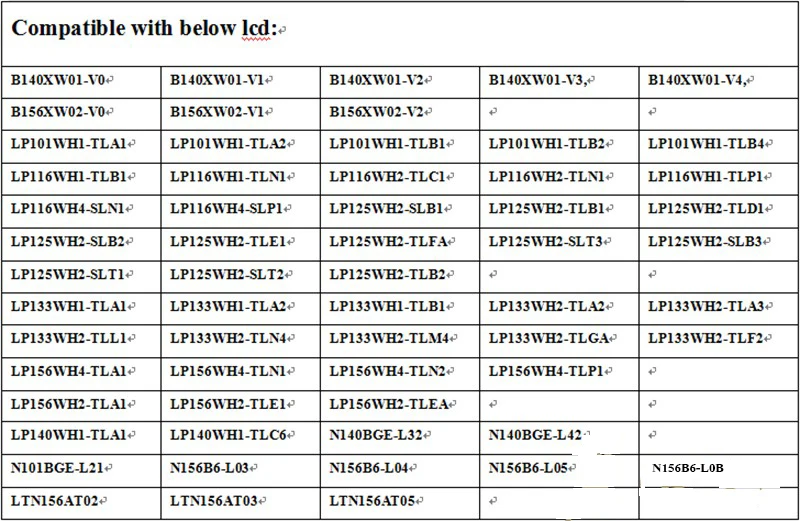

Этот ЖК-дисплей контроллер наборы для плат для resolution1366 * 768, сигнальный интерфейс 1ch 6 бит, 40 штифтов ЖК-дисплей Панель, в таком случае, пожалуйста, проверьте ваши ЖК-дисплей Панель информацию перед тем, как оформить заказ. Или сообщите нам вашу модель ЖК-дисплея сначала, отправив нам сообщение AliExpress, прежде чем разместить заказ, чтобы мы могли проверить, совместимы ли наборы для плат контроллера с вашей ЖК-панелью, тогда мы можем подготовить правильный набор для вас срочно. спасибо за понимание.

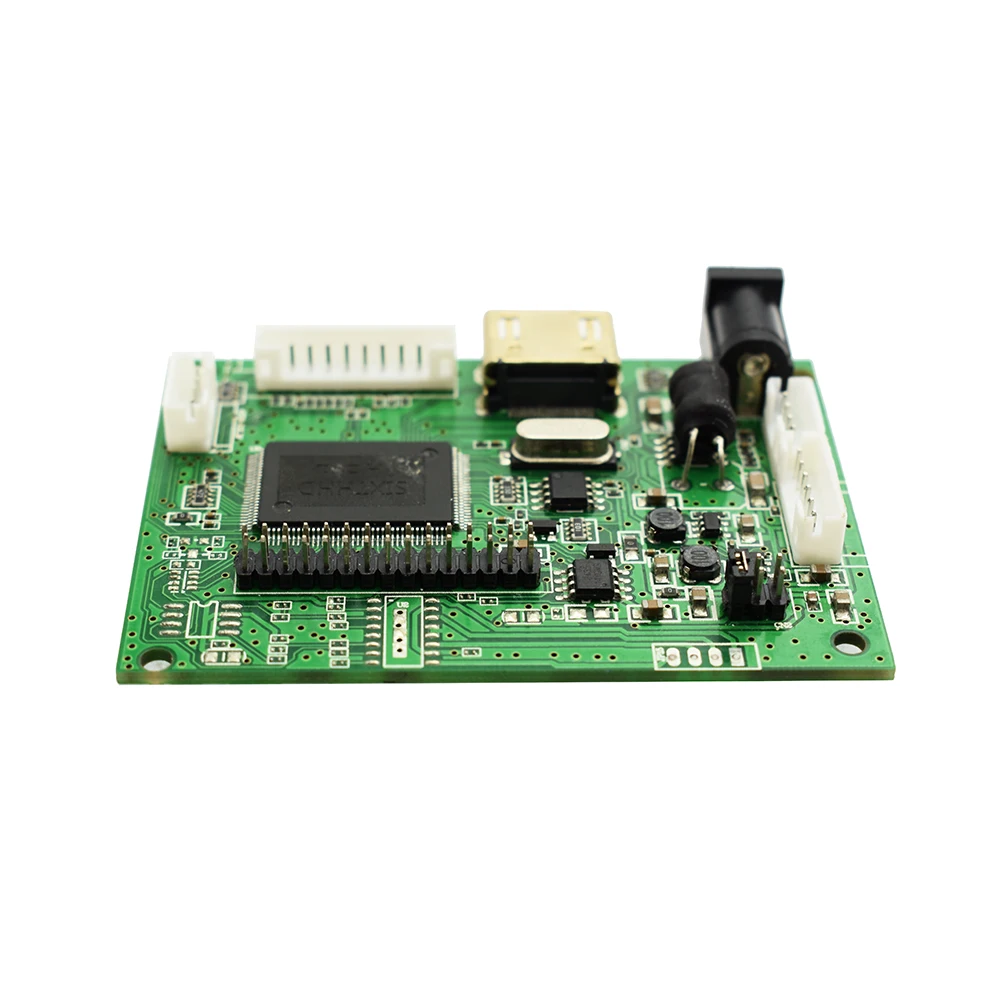

Спецификация платы контроллера lcd:

1 1 * вход HDMI, Поддержка версии HDMI1.2

2 Выходное напряжение панели требования: 5 В/12 В-2 А.

3 6PIN, 7 экстра Высоковольтная плата

4 LVDS выход, 6/8/двойной 6/двойной 8 LVDS (для 3,3 V/5 V/12 V входное напряжение ЖК-дисплея панели)

5 5-кнопочный переключатель и панель регулировки

6-ти Диодная лампа подсветки питания

7 LVDS вход

8 Размер: 73*52*1,6 мм

Кабель низковольтной дифференциальной передачи сигналов Параметры:

Подключение ЖК-панели:

PIN #	Название сигнала	Описание продукта:
1	NC	Без какой-либо
2	VDDIN	Питание
3	VDDIN	Питание
4	Постоянный ток	Постоянный ток для EDID
5	NC	Без какой-либо
6	CLK EDID	EDID часы
7	DATAEDID	EDID Дата
8	RXO0-	Отрицательный LVDS дифференциальный вход данных
9	RXO0 +	Положительный LVDS дифференциальный ввод данных
10	GND
11	RXO1-	Отрицательный LVDS дифференциальный вход данных
12	RXO1 +	Положительный LVDS дифференциальный ввод данных
13	GND
14	RXO2-	Отрицательный LVDS дифференциальный вход данных
15	RXO2 +	Положительный LVDS дифференциальный ввод данных
16	GND	Заземления
17	RxCLKIN-	LVDS даже часы-сигнал
18	RxCLKIN +	LVDS даже часы + сигнал
19	NC	Без какой-либо
20	NC	Без какой-либо
21	NC	Без какой-либо
22	GND	Заземления
23	NC	Без какой-либо
24	NC	Без какой-либо
25	GND	Заземления
26	CE	ЖК-дисплей только для внутреннего использования
27	CTL	ЖК-дисплей только для внутреннего использования
28	GND	Заземления
29	NC	Без какой-либо
30	NC	Без какой-либо
31	VLED_GND	СВЕТОДИОДНЫЙ дорожный
32	VLED_GND	СВЕТОДИОДНЫЙ дорожный
33	VLED_GND	СВЕТОДИОДНЫЙ дорожный
34	NC	Без какой-либо
35	PWM	Системы PWM сигналов Вход
36	LED_EN	Светодиодный включить
37	NC	Без какой-либо
38	VLED	Светодиодный Питание
39	VLED	Светодиодный Питание
40	VLED	Светодиодный Питание

Посылка включает в себя:

1 Модуль платы контроллера HDMI LVDS

1 10 Pin кабель

1 клавиатуры

1 I-PEX 20455-040E-12 0,5 мм 40 штифтов 1 ch 6-бит кабель низковольтной дифференциальной передачи сигналов
