Описание
Тип 1: основная плата LMX2594 V1 + плата управления STC
Тип 2: основная плата LMX2594 V2 + плата управления STC
Тип 3: основная плата LMX2594 V1
Тип 4: основная плата LMX2594 V2
Тип 5: плата LMX2594 V2 + STM32 + 1,3 дюйма TFT
Низкий уровень фазового шума, широкополосная связь, внутренняя интеграционная петля (LMX2594All принимает Четырехслойный дизайн доски)
1. Базовая версия 1 основная плата (788): четыре ламината, используется для проверки функций, ordinarySMAInterface I/O.
10 МГц tcxoтемпературный Компенсированный кварцевый генератор,
2 、 обновленияЯдро платы (888): четыре ламината,Джонсон 142-0701-801 (18GHz-SMA)
TIIndustry низкая noiseLDO 、10 МГц tcxoтемпературный Компенсированный кварцевый генератор,
3. Физический рисунок с контрольной панелью выглядит следующим образом

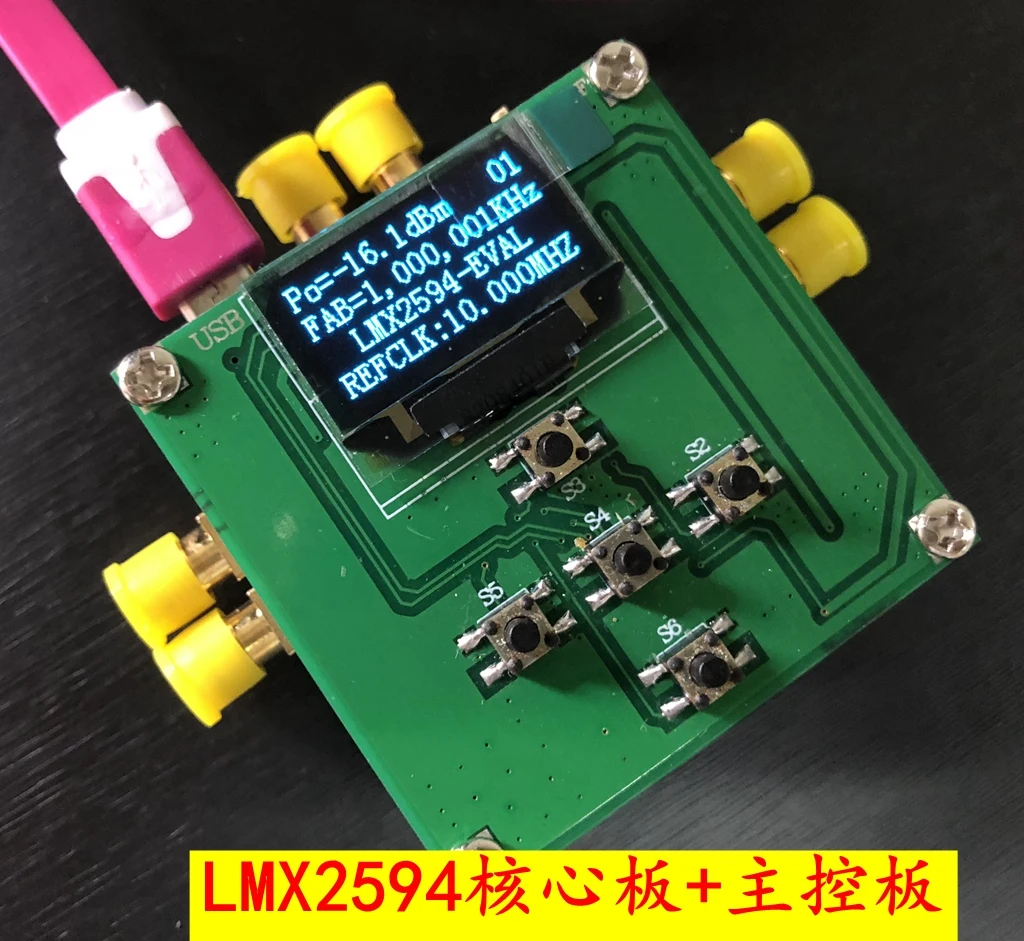

LMX2594 + STC15WSinglechip + 0,96 incholedфизическая фигура выглядит следующим образом (только функция частоты точки)
LMX2594 + STM32 + 1,3 дюймов физическая фигура выглядит следующим образом (функция полосы развертки)
Один 、 Технические характеристики товара
110МГц до 15ггц Выходная частота
2, Stay100KHz смещение и 15ghz с несущей-110dBc/Hz Фазовый шум
37. 5 ГГц время, Have45fs RMS Shake (100 Гц до 100 МГц)
4、 Программируемый выходная мощность
5PLL Основные характеристики:
Коэффициент качества:-236dBc/Гц
Nominal1/f шум:-129 дБ/Гц
Максимальная фазовый детектор частоты
400 МГцЦелое число режим
300 МГцЧастичный режим
32Бит fractionN делитель частоты
6Использование программируемого входного мультипликатора для устранения целых границ паразитов
7. Синхронизация фазы выхода через несколько устройств
8Поддержка программируемого разрешения has9ps delaySYSREF
9Высокочастотный усилитель FMCW и применение импульсной мощности LFM
10, Меньше than20μs VCO скорость калибровки
113. 3 в одиночное питание
Два 、 применение продукта
1● 5g и миллиметровая волна беспроводной инфраструктурой
2, Испытательное и измерительное оборудование
3、 Радар
4、 MIMO
5, Фазированная антенна массива и beamforming
6Высокоскоростные часы преобразователя данных (SupportJESD204B)
Три 、 Описание продукта
LMX2594Является высокопроизводительным широкополосным синтезатором, может быть сгенерирован без использования внутреннего мультипликатора 10 МГц до 15 ГГц любой частоты в диапазоне, поэтому нет необходимости использовать субгармонический фильтр 。 коэффициент качества is-236dBc/Гц высокая производительность очень низкий уровень шума и интегрированный джиттер с высокой частотой детектора фазы 。 высокая speedN без Prescaler
Разделитель частоты, таким образом, амплитуда и количество паразитных значительно уменьшены. Также есть программируемый входной мультипликатор, который может уменьшить паразит целой границы.
LMX2594Позволяет пользователям синхронизировать выход нескольких устройств, и он может быть применен, когда определяется задержка между входом и выходом. генератор пандуса частоты может быть Синтезирован в большинстве случаев в автоматическом режиме генерации пандуса или ручном опционе 2 параграфа наклона, для максимальной гибкости. ускорьте частоту до 20 мкс выше. LMX2594 добавляется для генерации или дублирования
ComplexSYSREF (accord withJESD204B standard) поддержка, делает его идеальным источником часов с низким уровнем шума для высокоскоростного преобразователя данных. тонкая регулировка задержки предоставляется в этой конфигурации (9 ps мощность разрешения), чтобы решить разницу задержки трассировки платы 。
LMX2594Выходной драйвер в несущей частоте is15GHz Up to7dBm выходная мощность 。 устройство использует одиночный 3.3v источник питания, и integratedLDO, без встроенного низкого шума requiredLDO 。
Четыре. Физический рисунок продукта:

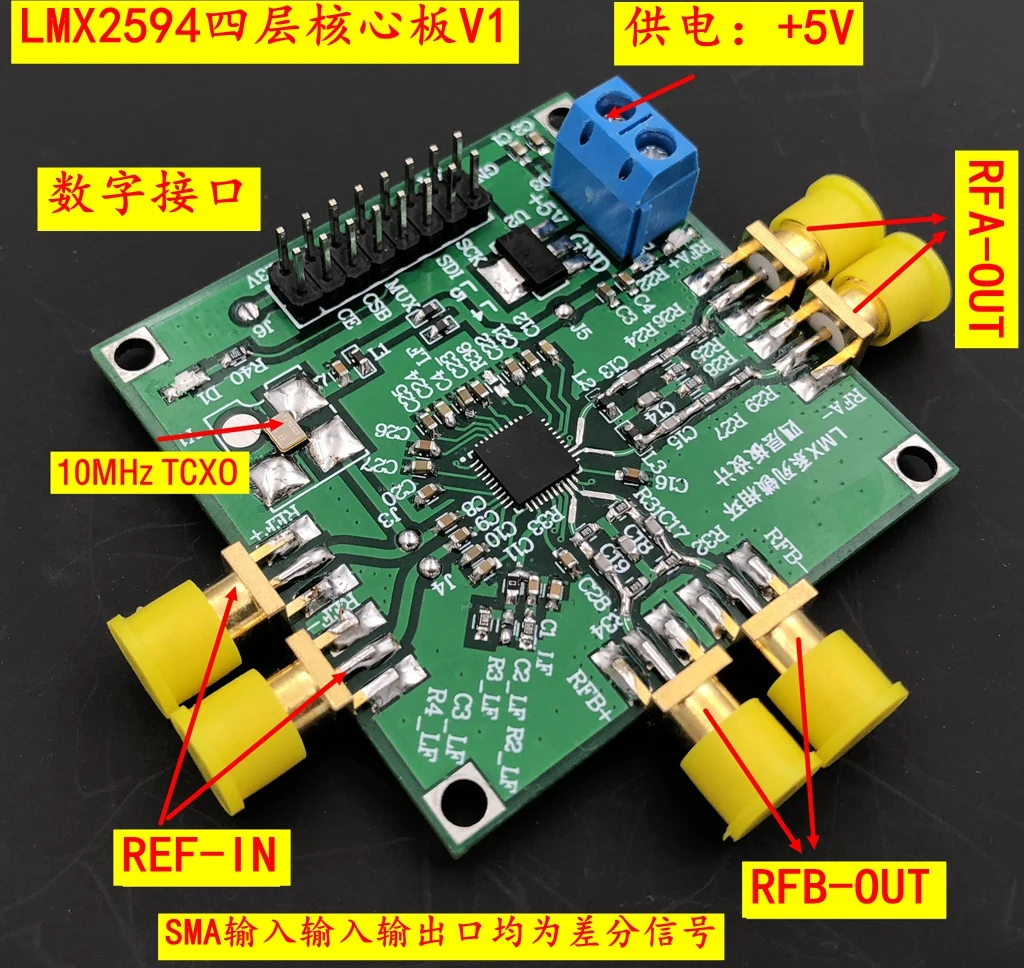

V1Version физический чертеж
V2Version физический чертеж
Beltstc15wфизическая фигура одночипового микрокомпьютера
Пять 、 технический индекс
1. Напряжение питания: 5 VDirect (Типичный ток value340mA @ параметры выходной мощности are1Time)
2. Частотный диапазон (37-5,5 ГГц)
3. Предоставляем процедуры тестирования и схему pdffile

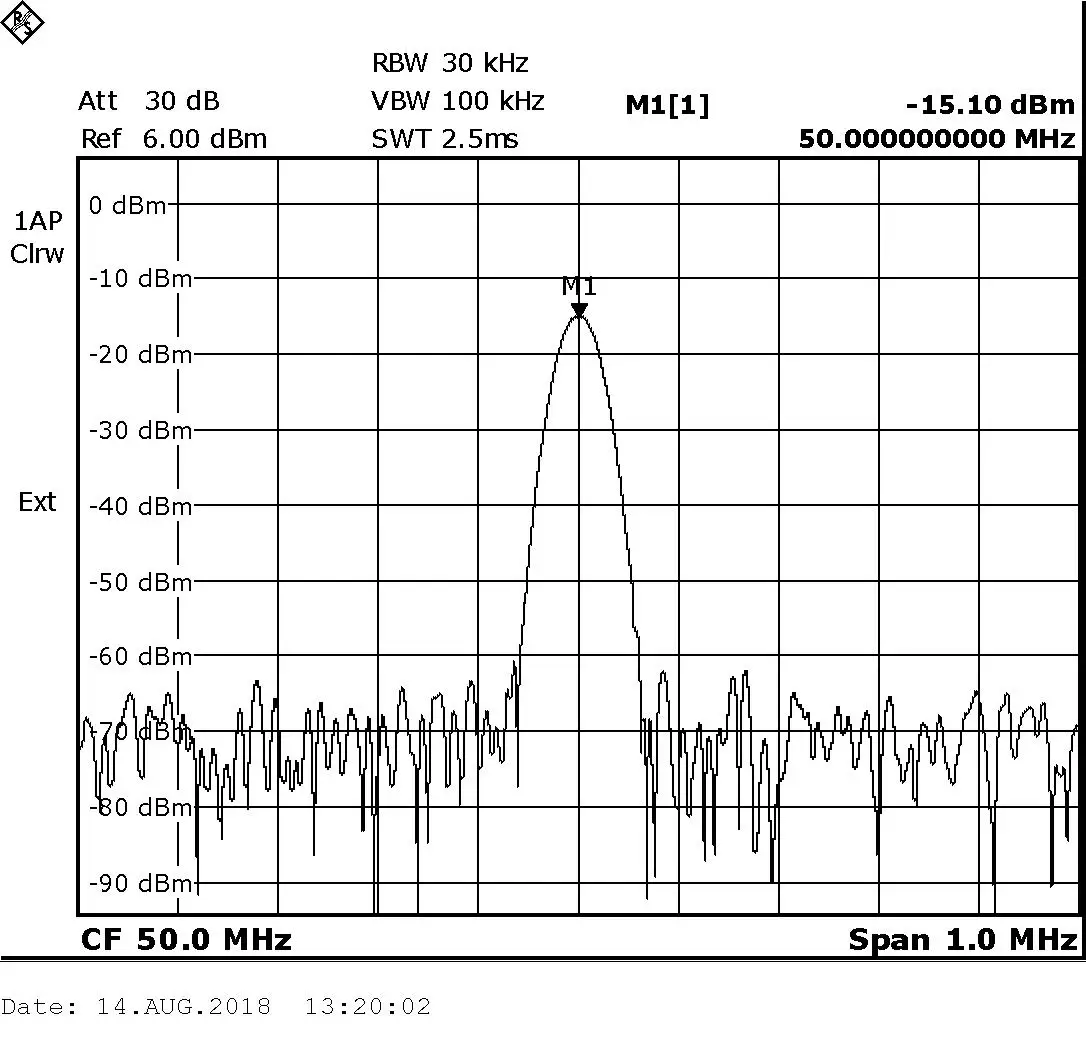

Семь. Измеренный Фазовый шум(FSL6):
1G @ 10 k:-104,09 дБ/Гц
3G @ 10 k:-99,68 дБ/Гц
\
\
\
\
\
\
\
\
\
\
Комплементарные товары
