26 634 руб.

Описание

Тип 1: Голая доска + экранирующая коробка
Тип 2: Голая доска + экранирующая коробка + плата управления

LMX2594It-это Частотный синтезатор PLL с выдающейся производительностью, отличными характеристиками фазового шума и высокой выходной мощностью.

Диапазон выходных частот может быть от 10 МГц до 15 ГГц;

Повышение частоты to1Hz, еще меньше (относится к эталонной частоте);

Программируемый выходная мощность;

С функцией синхронизации фаз;

С функцией автоматической развертки частоты;

3,3 В одиночный источник питания, в чип интеграцииldo 。

Применение:

5g и Миллиметровые волновые беспроводные устройства

Тестирование и измерительное оборудование

Радар

MINO

Оденьте и луча

Высокоскоростные часы преобразования данных

LMX2594Development board, 10MHz-15GHzPLL Частотный синтезатор, съемка в натуральном виде, точечная готовая плата.

1. Макетная плата Мощность чип useTPS62150, Поддержка Широкий источник питания входное напряжение, 4 V-17 V источник питания работает, рекомендуется use5V 。Будьте осторожны: при использовании с платой управления, напряжение питания не должно быть выше чем 5.8в, в противном случае, чип последовательного порта платы управления будет поврежден.

2. Микросхема управления pinCSB, SCK, SDI, MUXOUT, CE, RAMPCLK, RAMPDIR, SYNCAll контакты светодиодные to14Foot ряд 。

3. Принять режим соответствия индуктивности, пара дифференциальных выходных портов, высокая выходная мощность получена.

4. Выходной порт разъем isSMAKEFoot отклонения, внешний резьбовое отверстие, 5 государства принадлежит разъем питания isPH2.0Standing post, 2X7The pin расстояние кронштейна is1.27mm 。

5. Версия с экранирующей коробкой изготовлена из нержавеющей стали steelSMAInterface 。

6. Модуль может быть осуществлен через панель управленияФиксированная частота, частота развертки, скачок частотыДругие функции, настройка функции и изменение частоты могут быть осуществлены верхним программным обеспечением компьютера, модуль может работать в автономном режиме через панель управления, плата управления может сохранить последние рабочие параметры, с платой управления, питание на модуле для работы, нет необходимости записывать параметры на компьютер каждый раз.

7. Источник питания индикатора RedLEDLight, блокировка индикатора greenLEDIndication (необходимо установить upLMX2594register).

8. Proviestm32version базовый драйвер, включает детальную настройку всех параметров регистра, повышение эффективности разработки.

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

Программное обеспечение управления компьютером, через интерфейс theMicro USBThe может сделать модуль работать на фиксированной частоте в режиме обмена временем, FH и развертки.

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

20 MHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

20MHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

20 МГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

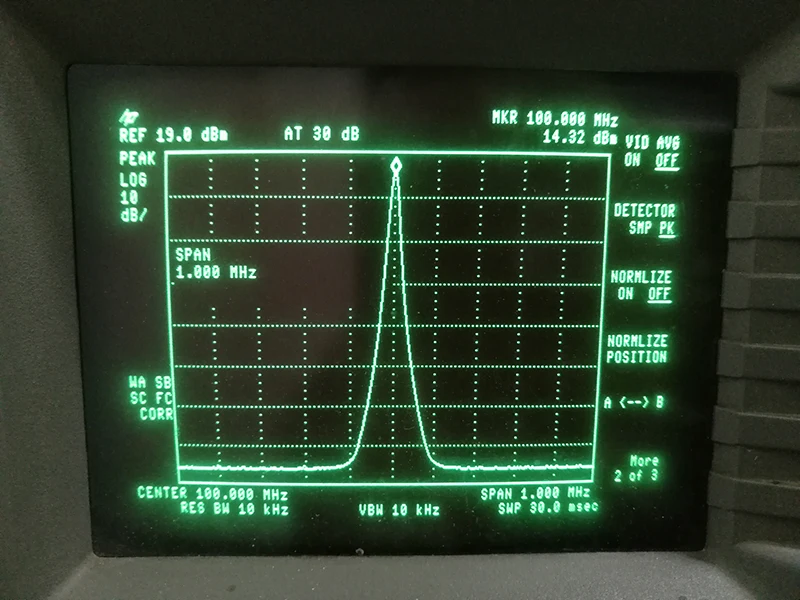

100 MHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

100MHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

100 МГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

500 MHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

500MHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

500 МГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

1 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

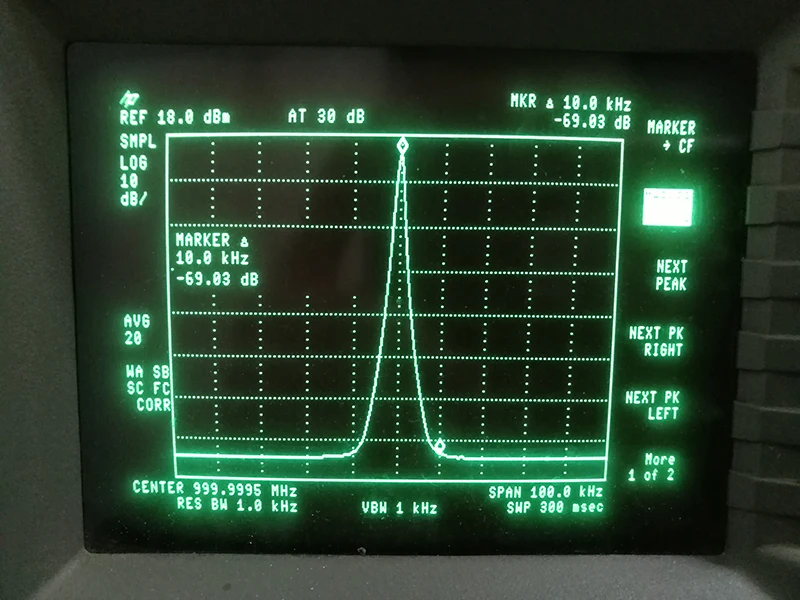

1GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

1 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

2 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

2GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

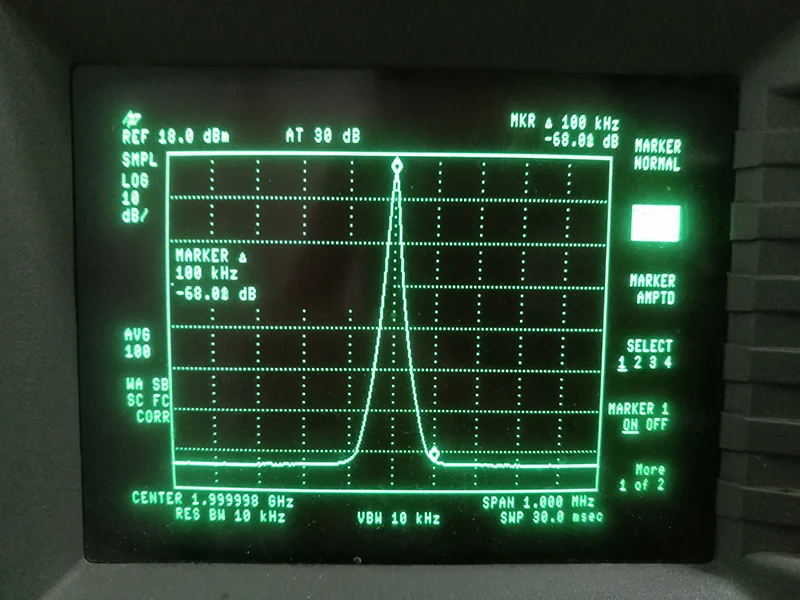

2 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

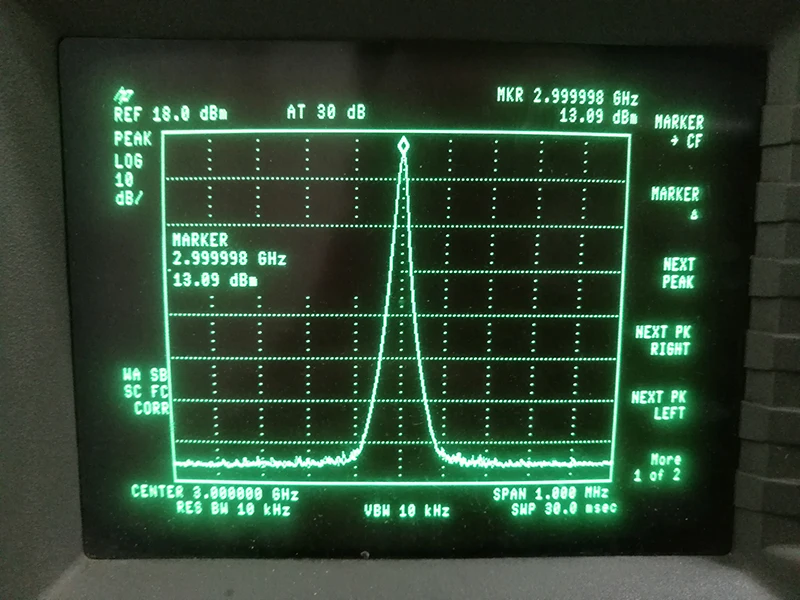

3 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

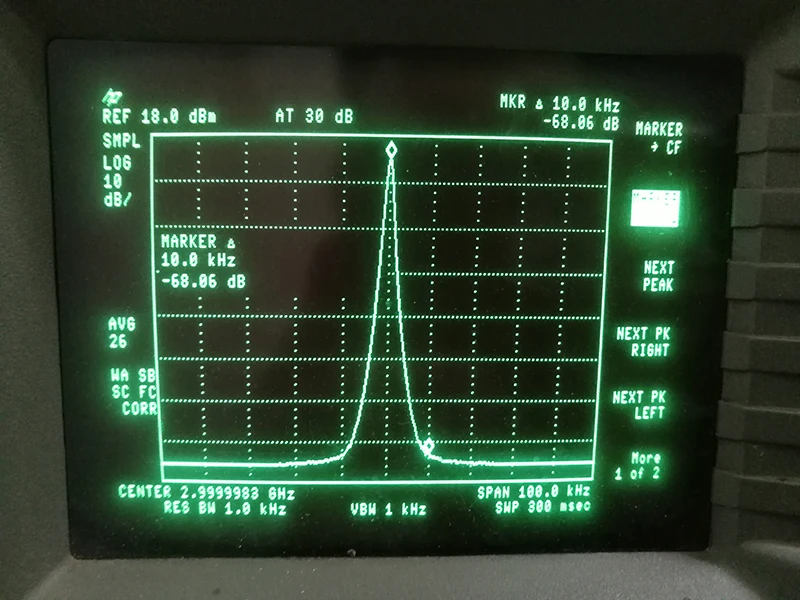

3GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

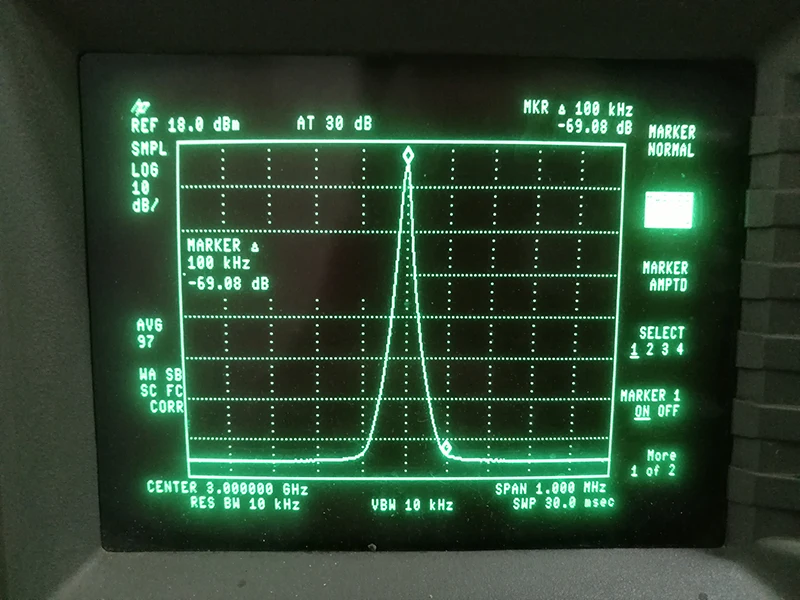

3 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

4 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

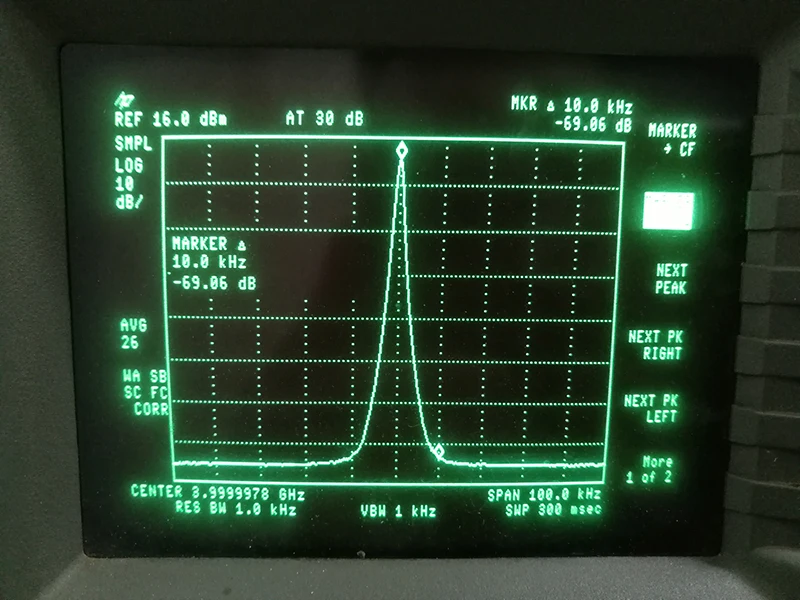

4GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

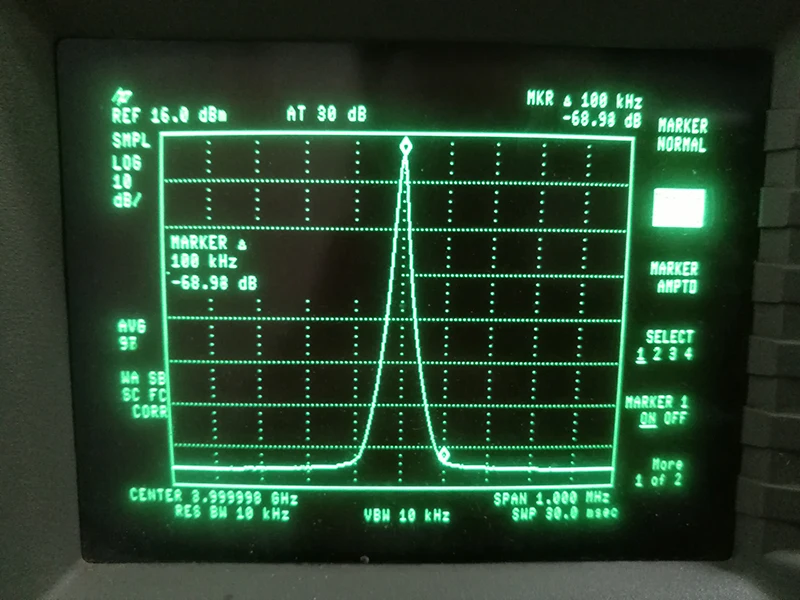

4 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

5 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

5GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

5 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

6 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

6GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

6 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

7 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

7GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

7 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

8 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

8GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

8 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

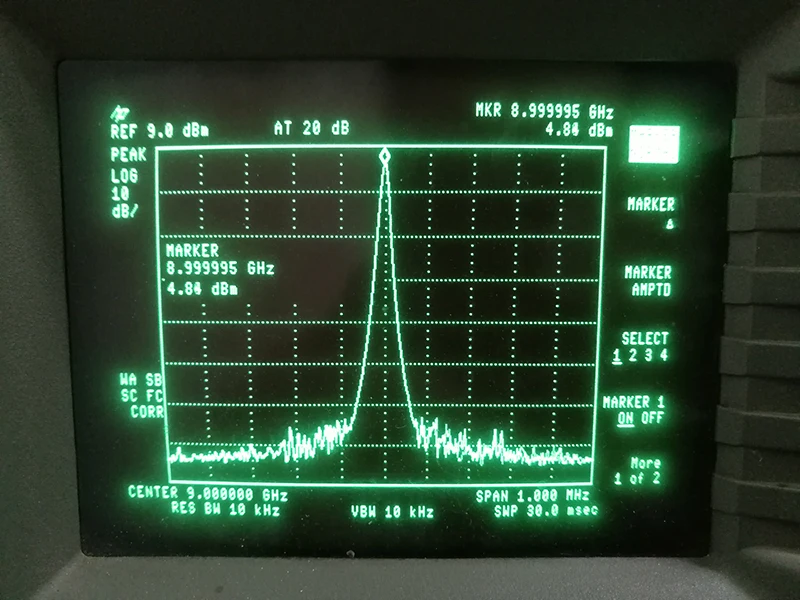

9 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

9GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

9 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

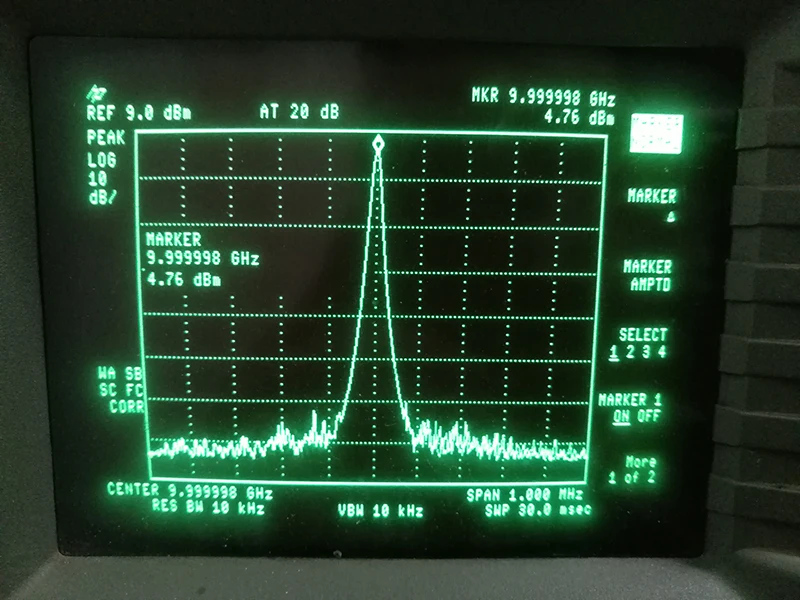

10 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

10 ГГц @ 10kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

10 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

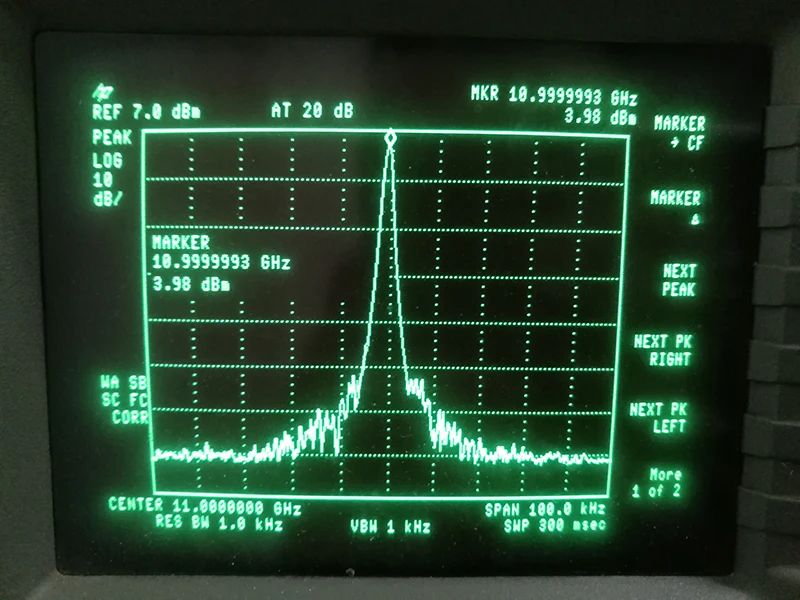

11 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

11GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

11 ггц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

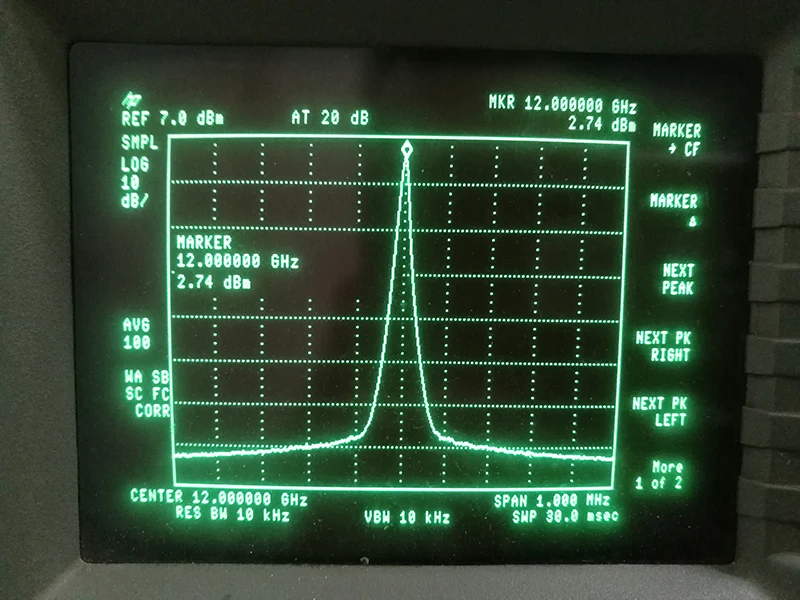

12 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

12GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

12 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

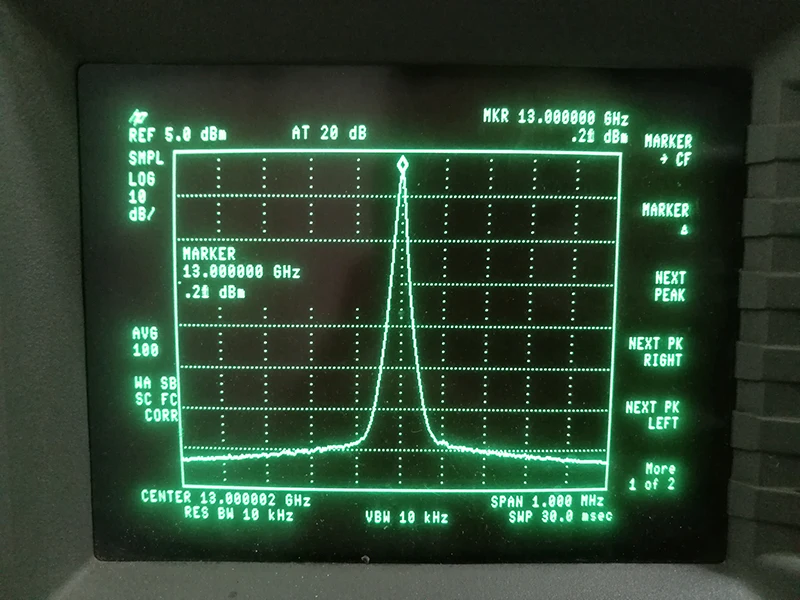

13 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

13GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

13 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

14 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

14GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

14 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

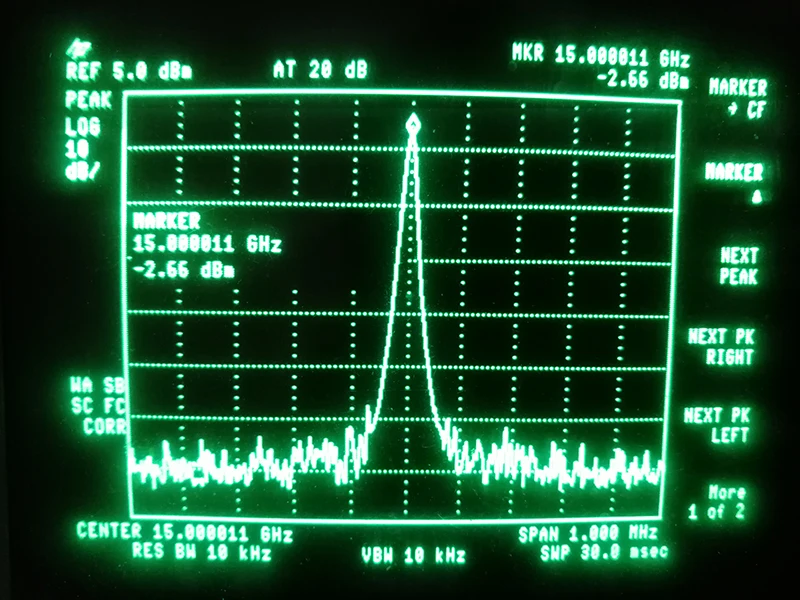

15 GHzSignal амплитуда

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

15GHz @ 10 Kphase шума

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала

15 ГГц @ 100 Kphase шум

LMX2594 частота синтезатор макетная плата PLL фаза блокированная Петля 10 м-15 г высокочастотный микроволновый источник сигнала
