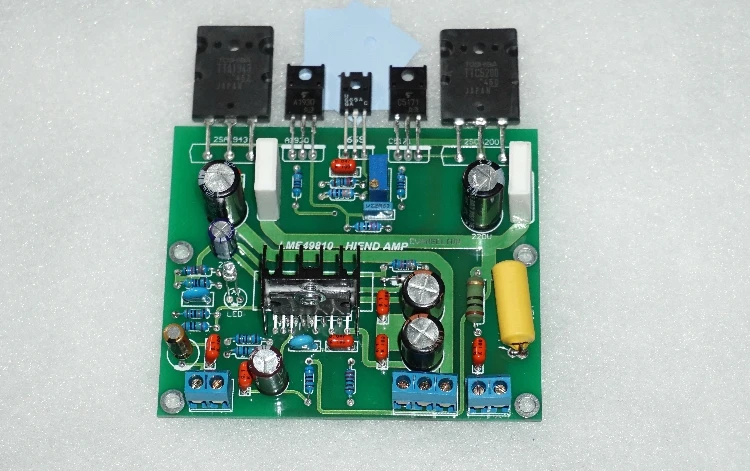

LME49810 подойдет как для повседневной носки, так Запчасти 100W 8R

LME 49810-новейший флагманский чип усилителя мощности национального полупроводника в США.

Так как обычные IC усилители-это единичные интегральные микросхемы.

Другими словами, входной этап, усилитель и выходной этап аудио усилителя все на одном чипе.

Этап выходной мощности производит относительно большое количество тепла, которое подавляется обратно на небольшой входной сигнал в том же чипе, и на стадию усиления сигнала.

Этот механизм искажений называется термическим искажением. Это также задокументировано и протестировано в само книжке.

Поэтому, чтобы решить эту проблему, NS National Semiconductor ввел LME 49810, LM49830 серии усилителя мощности ICs в более поздних продуктах.

49810-это конструкция, которая отделяет небольшую стадию усиления сигнала от текущей выходной сцены.

Это значительно улучшает производительность усилителя мощности и значительно увеличивает мощность интегрированного IC усилителя мощности.

Диапазон выходного напряжения, динамический диапазон, а также максимальный ток и выходная мощность увеличиваются на несколько нагрузок.

Искажение THD уменьшилось в десятки раз, и в основном можно сравнить с высококлассными дискретными усилителями мощности с отличным дизайном. Даже больше, чем множество дискретных усилителей среднего диапазона.

LJM я спроектировал этот усилитель около 2006, когда LME49810 был впервые представлен.

Так как эта цена IC была относительно высокой, она не намного лучше, чем дискретный усилитель мощности серии L, поэтому она не была представлена.

Сейчас цена на этот IC уже в приемлемом положении. Теперь я поставлю его на полку и продаю.

Для IC amps, или для начинающих, это отличный выбор, или для тех, у кого есть LM4766, или установлен LM3886, 4780 amp, это обновляемый вариант.

Высокомощная трубка изготовлена из японского оригинального Toshiba TTA1943 TTC5200.

Включает в себя все детали на печатной плате, цена одной платы.

Каждая доска тестируется строгими профессиональными инструментами.

Введение параметров: это основано на официальных параметрах NS. Фактический тест AP можно увидеть позже: это личный тест LJM.

100% Фактическая производительность готовой платы.

Основные характеристики

● Широкий диапазон рабочего напряжения ± 20 в до ± 100 в

③ Скорость вращения 50 В/МКС (тип)

③ Выходной ток привода 60 мА (тип)

③ PSR (f = DC) 110 дБ (тип)

③ THD + N (f = 1 кГц) 0,0007 (typ)

Основные характеристики микросхемы IC LME 49810

(Индекс производительности чипа не равен индексу производительности платы усилителя мощности, индекс производительности усилителя мощности относится к дизайнерскому дизайну и имеет разное воздействие на различную проводку и емкость)

● Широкий диапазон рабочего напряжения ± 20 В ± 100 в

③ Скорость преобразования 50 В/МКС (тип)

③ Выходной ток привода 60 мА (тип)

③ PSR (f = DC) 110 децибелов (тип)

■THD + N (f = 1 кГц) 0,0007 (typ)

Этот комплект, параметры готовой платы:

Напряжение питания: DC +-15 в до DC +-55 в

Выходная мощность RMS: 10-150 Вт 8 Ом 1 K Гц

THD + N = 0.002% 20 Гц-20 к Гц 40 Вт RMS

Трубка выходной мощности импортируется из Toshiba TTA1943 TTC5200

Трубка привода импортирована из Toshiba 2SA1930 2SC5171

В этом комплекте не используются низкочастотные силовые трубки TIP142 класса 1.

Эта силовая трубка является тратой спецификаций lme49810.
