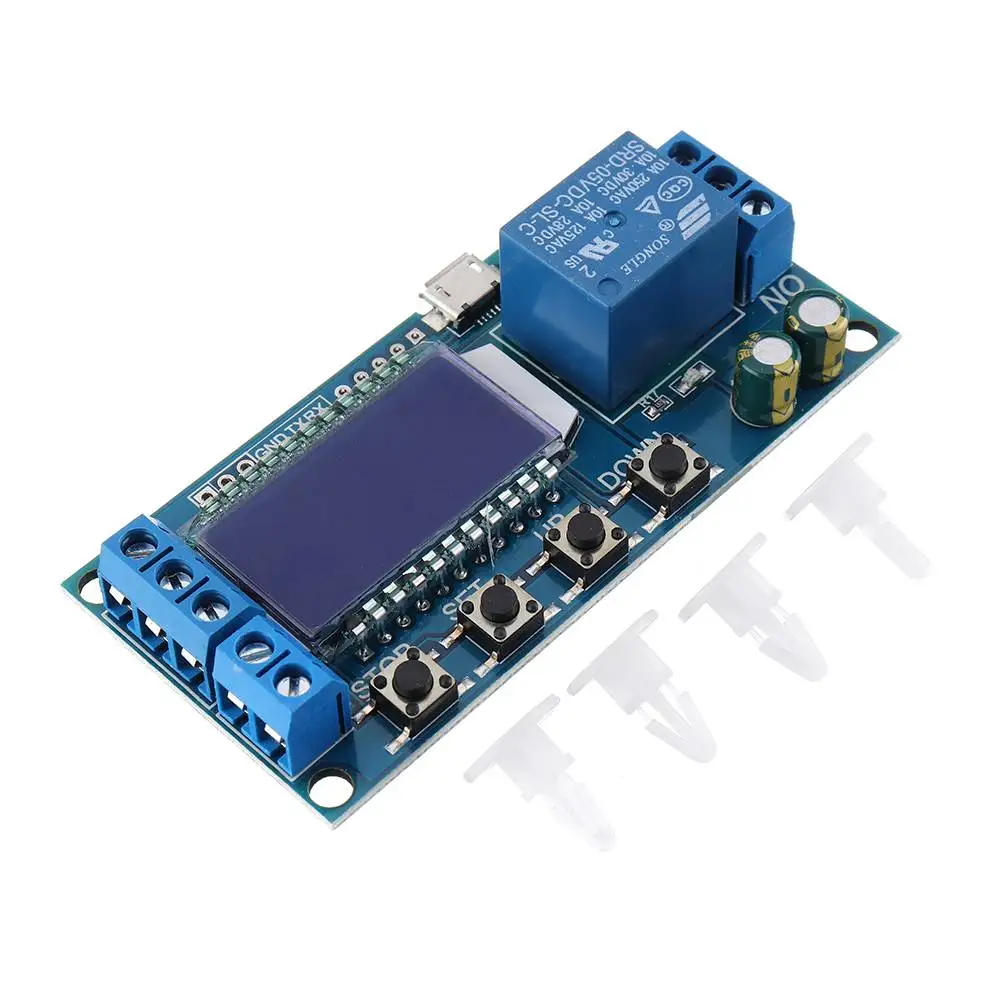

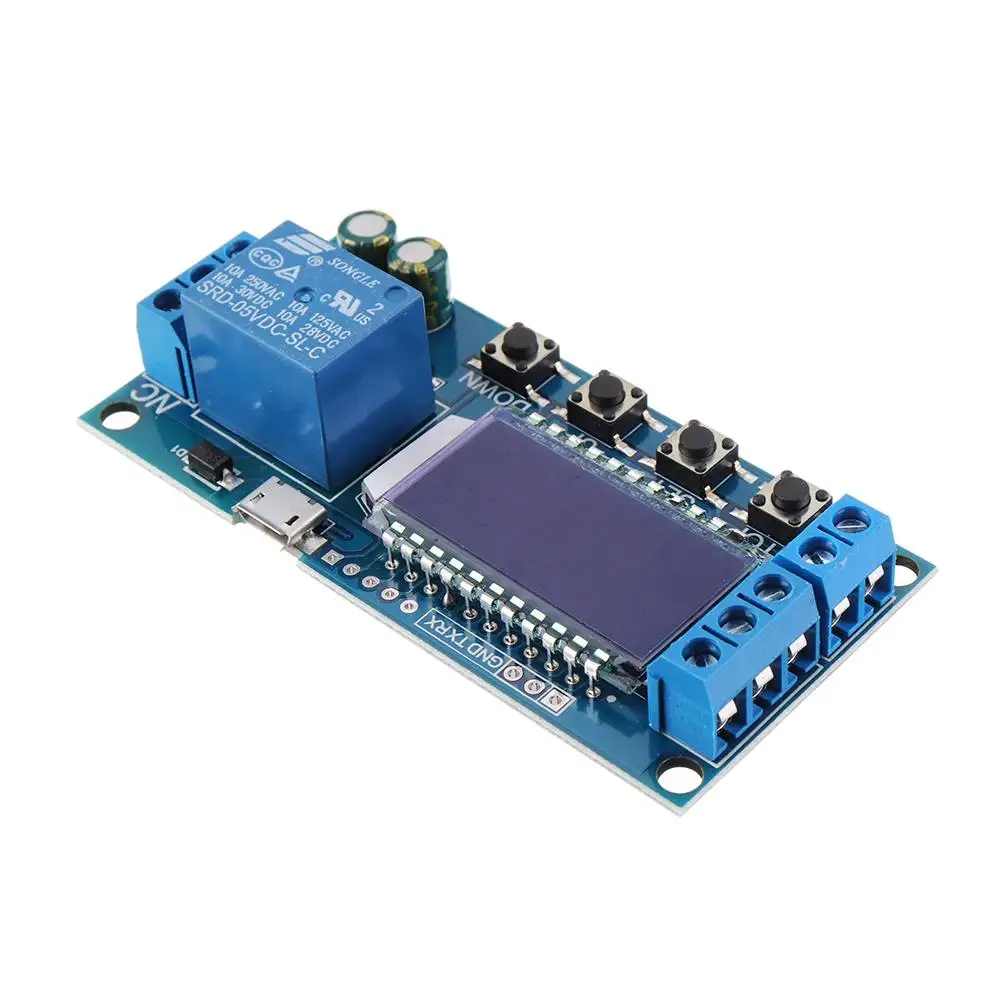

LEORY таймер с ЖК-дисплеем релейный модуль DC6-30V цикл выключения времени выключатель с выдержкой времени переключатель постоянного тока переменного тока проводимости цепи

Описание

Описание:

Это многофункциональный релейный модуль задержки. ЖК-дисплей, очень четкий, простой в использовании, мощный. его можно широко использовать в умном доме, промышленном управлении, автоматическом орошении, внутренней вентиляции. средства индивидуальной защиты.

Особенности:

1. ЖК-дисплей дисплей

2. Поддержка триггера высокого и низкого уровня

3. Функция аварийной остановки

4. Режим сна, пробуждение с любой кнопкой

5. Автоматическое сохранение параметров

6. Поддержка UART набора

7. Независимо от параметров

8. Непрерывная регулировка от 0,01 секунд до 9999 минут

9. Изоляция оптопара. Улучшенная способность анти-помех

Параметры:

1. Название продукта: модуль реле задержки

2. Номер товара: XY-LJ02

3. Рабочее напряжение: DC 6 V-30 V или 5 V Micro USB

4. Ток управления: 10А (макс)

5. Тихий ток: 15 мА

6. Рабочий ток: 50 мА

7. Рабочая температура:-40 ~ 85℃

8. Подходит для аккумулятора: Аккумулятор для хранения, литиевая батарея

9. Источник сигнала триггера: триггер высокого уровня (3,0 в ~ 24 В), триггер низкого уровня (0,0 В ~ 0,2 в), управление переключением (пассивный переключатель)

10. Обратная Защита: да

11. Физический размер: 80*38*2,1 мм

Режим работы:

P1: реле будет работать в течение времени после получения триггерного сигнала, а затем реле выключено; входной сигнал является неправильным, если получить триггерный сигнал снова во время задержки OP.

P2: реле будет работать в течение времени после получения триггерного сигнала, а затем реле выключено; модуль будет перезагружать задержку, если получить триггерный сигнал снова во время задержки OP.

P3: реле будет работать в течение времени после получения триггерного сигнала, а затем реле выключено; модуль будет сбросить и остановить время, если получить триггерный сигнал снова во время задержки OP.

P4: реле будет держать в выключенном времени CL после получения триггерного сигнала, а затем реле будет держать на время OP, а затем реле выключится.

P5: реле будет работать в течение времени после получения триггерного сигнала, а затем реле держать выключение в течение времени CL, а затем петли вышеуказанных действий. модуль перезагрузит и остановит синхронизацию и отключает реле при повторном получении триггерного сигнала во время петель. количество циклов (LOP) можно установить.

P6: реле будет работать в течение времени после включения питания без получения триггерного сигнала, а затем реле держать выключение в течение времени CL, а затем петли вышеуказанных действий. количество циклов (LOP) можно установить.

P7: Функция удержания сигнала. Время задержки сброса и реле сохраняют, если держать сигнал триггера. Реле выключено, когда сигнал исчезнет. Время задержки сброса при повторном получении триггерного сигнала во время синхронизации.

Синхронизация-Радиус действия:

Непрерывно регулируется от 0,01 секунд до 9999 минут.

Введите интерфейс настроек при коротком нажатии кнопки «стоп» в интерфейсе модификации параметров OP/CL (мигает) для выбора диапазона синхронизации.

Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.

Дисплей 'XXXX'. Без десятичной точки, диапазон синхронизации составляет 1 секунду ~ 9999 секунд.

Дисплей 'XXX. X'. Десятичная точка является предельной, диапазон синхронизации составляет от 0,1 до 999,9 секунд.

Дисплей 'XX. XX'. Десятичная точка является третьей последней, диапазон синхронизации составляет 0,01 секунды до 99,99 секунд.

Дисплей 'X. X.X.X '. Десятичная точка полностью освещена, диапазон синхронизации составляет от 1 до 9999 минут.

Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до предпоследней позиции, ЖК-дисплей покажет '003. 2.

Описание параметров:

ОП: Включите время

CL: Время отключения

LOP: количество циклов. Диапазон-1-9999tims. '----' означает неограниченную петлю.

Набор высокой интенсивности параметры:

Длительное нажатие: удерживайте кнопку более 3 секунд.

1. Введите меню параметров set, нажмите кнопку «set».

2. Режим работы будет мигать сначала установить Рабочий режим. Нажмите кнопку вверх/вниз, чтобы установить режим работы.

3. Нажмите кнопку SET, чтобы выбрать режим работы и введите настройки параметров системы.

4. В интерфейсе настройки параметров системы нажмите кнопку «Установка», чтобы переключить параметры системы, чтобы быть измененными, короткий/длинный нажмите кнопку вверх/вниз, чтобы изменить значение;

Примечание:

Короткое нажатие 'SET' является неправильным в режиме P1, P2, P3, P7.

Введите интерфейс настройки, когда короткая нажмите кнопку «стоп» в интерфейсе модификации параметров OP/CL (мигает), чтобы выбрать диапазон синхронизации (1 s/0,1 s/0,01 s/1 min).

Сохраните настройки параметров и выйдите из интерфейса настроек, когда нажмите кнопку «Установка» после установки всех параметров.

Коммуникационная плата интерфейса UART и настройки параметров:

Система поддерживает функции загрузки и настройки параметров UART (уровень ttl);

UART: 9600, 8, 1

Применение:

1. Двигатель

2. Robot

3. Умный дом

4. Промышленный контроль

5. Автоматический Полив сада

6. Вентиляции в помещении

Дополнительные Особенности:

1. Функция автоматического сна: нажмите кнопку «стоп» в нормальном интерфейсе для включения или выключения функции автоматического сна.

L-P: ВКЛ., включите функцию автоматического сна.

L-P: выключение, выключение функции автоматического сна.

2. Реле выбор режима работы: короткое нажатие кнопки «стоп» в обычном Бег интерфейс, чтобы включить или выключить реле функция задержки.

On': реле обычно включается, когда состояние проводимости выполнено.

«Off»: реле обычно отключается, даже если состояние проводимости выполнено.

ЖК-дисплей будет мигать «выход» при выключении.

Параметры просмотра: в интерфейсе запуска нажмите кнопку SET, чтобы отобразить параметры системы, которые не влияет на нормальную работу системы.

Переключайте содержимое дисплея: он переключит содержимое дисплея короткой кнопкой «вниз» в режиме P5 или P6.

Посылка включает в себя:

1 x XY-LJ02 модуль реле задержки

4 x белое изолирующее сиденье
