LEORY DC3.3V-12V модуль обнаружения влажности почвы датчик коррозионного сопротивления воды

Описание

Особенности:

Размер: 36x15x7 мм

Напряжение: 3,3-12 В постоянного тока

Ток: рабочий <20мА, выход <30мА

Интерфейс: +-DO AO

Цифровой Количество/аналоговая величина AO

Применение: для обнаружения влажности почвы

Принцип: зонд влажности почвы обнаруживает влажность, и Компаратор напряжения определяет влажность.

Когда влажность больше заданного значения, DO выводит низкий уровень.

Инструкции по использованию:

1. "+" соединяется с положительным полюсом источника питания, и "-" подключен к отрицательному полюсу блока питания.

Не Переворачивайте соединение, иначе чип может быть сгорел. После подключения питания индикатор питания «P» загорается, и модуль работает нормально.

2. Синий потенциометр можно отрегулировать по часовой стрелке/против часовой стрелки для увеличения/уменьшения чувствительности обнаружения зонда.

Используйте в качестве примера «термодатчик». Предположим, что по умолчанию 25 °C триггер и "DO" выход является активным низким.

После регулировки по часовой стрелке температура будет пускаться ниже 25 °C. Против часовой стрелки срабатывает выше 25 °C.

3. когда потенциометр регулируется по часовой стрелке до тех пор, пока не включен выходной индикатор «S», это означает, что диапазон регулировки превысил испытательный порог, и регулировка против часовой стрелки до тех пор, пока не будет произведена регулировка, не будет превышать порог. При регулировке порог не может быть превышен, в противном случае он не будет работать правильно. Когда потенциометр используется только для порта «DO», он не относится к выходу «AO».

4. Выход "AO" является аналоговым (напряжение), который может быть непосредственно обнаружен AD портом MCU.

Посылка включает в себя:

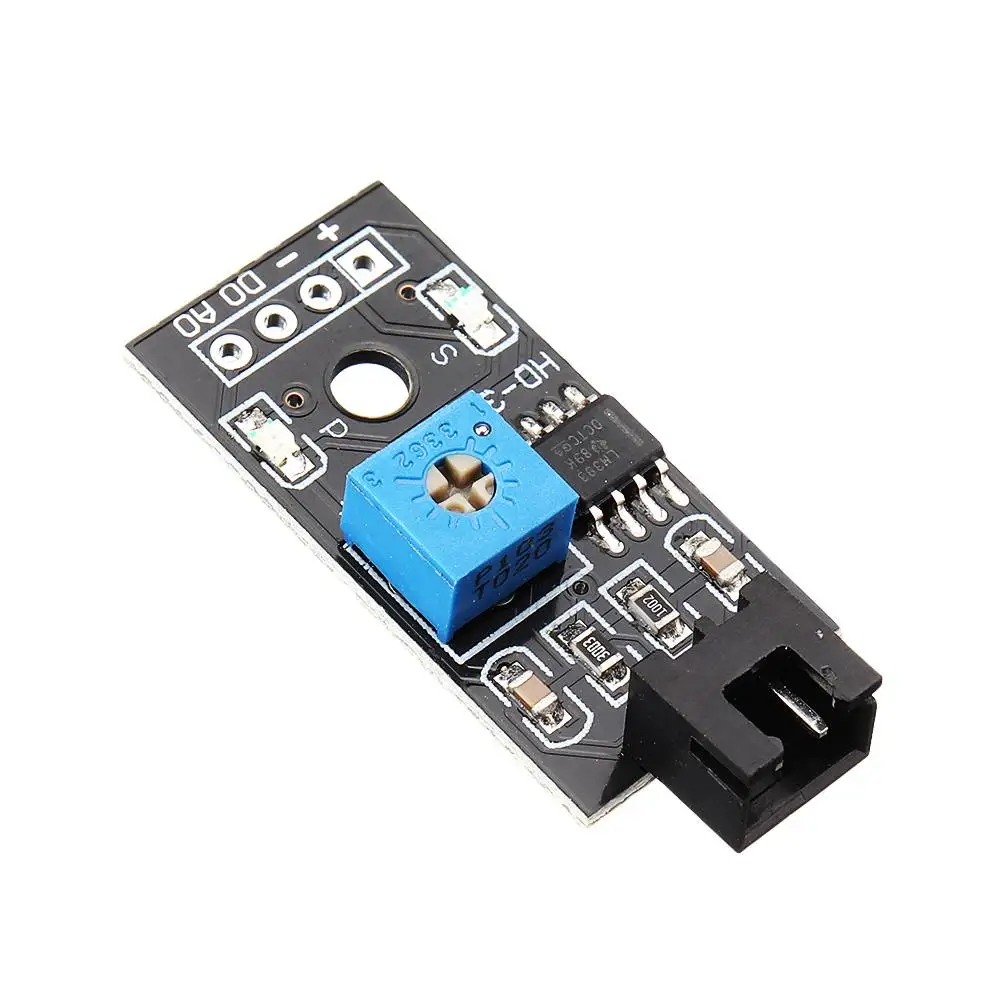

1 x модуль обнаружения влажности почвы

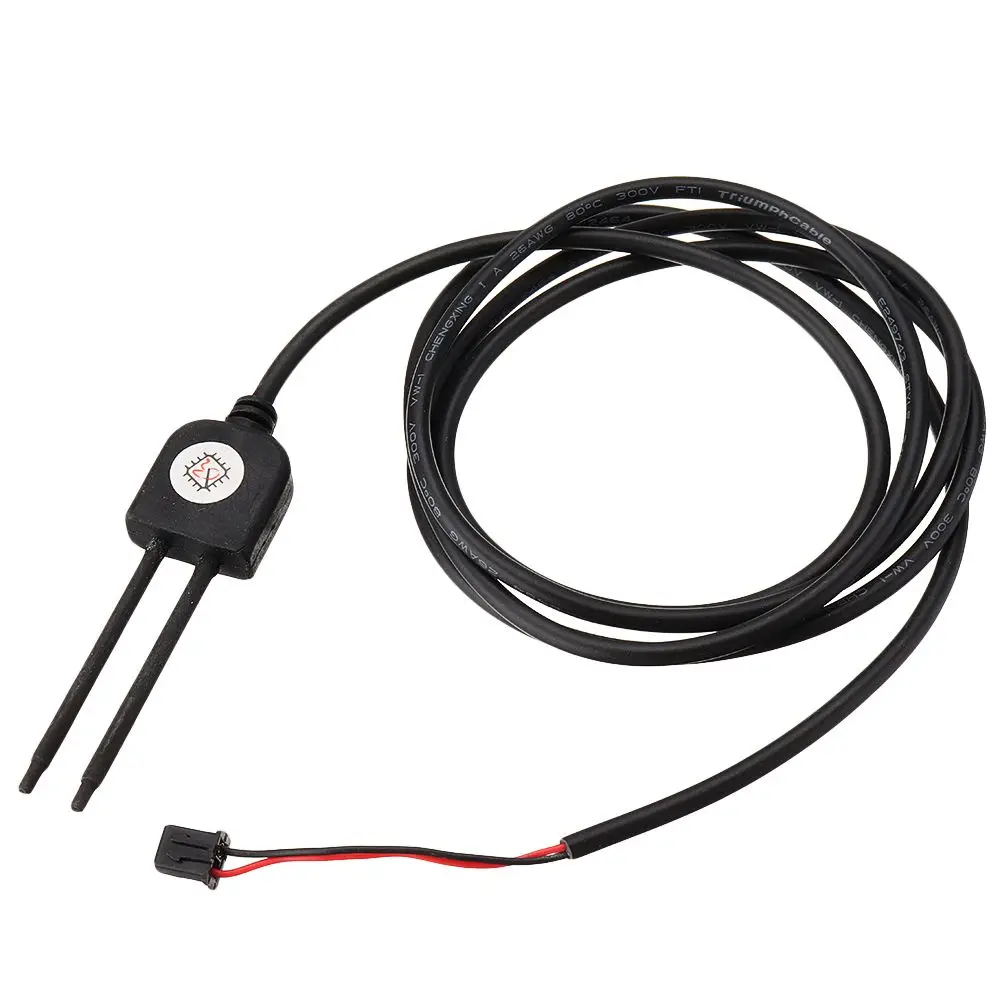

1 x зонд
