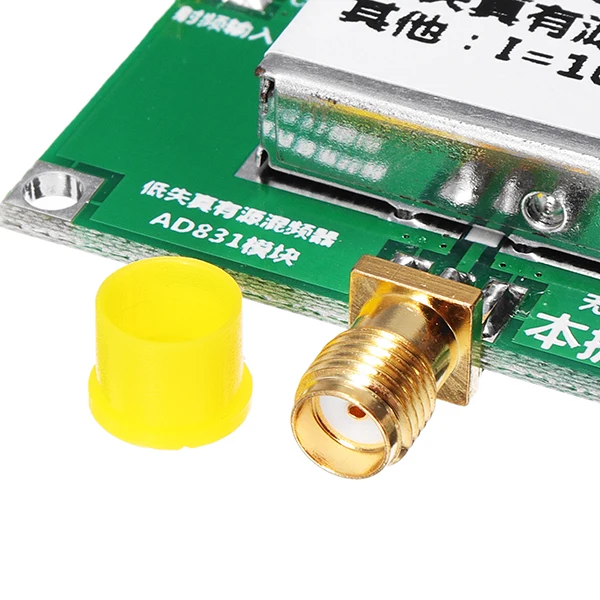

LEORY AD831 активный радиочастотный модуль смесителя с низким уровнем искажений, полоса пропускания 500 м, поддержка смешивания вверх и вниз

Описание

Применение продукта:

AD831By миксер, ограничитель усилителя низкий уровень шума выходной усилитель и схема смещения.,

В основном используется HF и VHF частота преобразования радиочастоты в Промежуточную частоту в приемнике.

AD831Double дифференциальный аналоговый мультипликатор смесителя цепи, есть + 24 dBmThree точки перегрузки заказа,

И три заказа интермодуляции искажения, в то же время + 10dbmthe1dbкомпрессионная точка, линейный динамический диапазон,

Входный сигнал локального осциллятора нужен только-10 дБм. По сравнению с миксером без усилителя.,

Это не только устраняет необходимость в большой мощности локальный осциллятор привода,

И избегайте большой мощности вибрации, вызванной маской, изоляцией и другими проблемами,

Таким образом, значительно снижает стоимость системы 831;

И локальный осциллятор, и РЧ Входная частота могут быть осуществлены. 500МГц,

Если есть два вида промежуточной частоты выхода дифференциального тока и одиночного выходного напряжения,

При использовании дифференциального тока, выходная частота до 250 МГц;

Когда используется выходное напряжение, выходная частота больше 200 МГц.

Ad831двойной блок питания можно использовать с одиночный блок питания,

Двойной источник питания все порты используется для муфты постоянного тока, таким образом,

Энергопотребление источника питания может контролироваться периферической схемой в соответствии с потребностями пользователей. экранированный корпус против задней защиты диода.

Техническими показателями

1. Напряжение питания: +-5 VDirect (Типичный ток value100mA)
2. радиочастота/локальная частота генератора: DC-500MHZ, входное и Выходное сопротивление: 50ом;
Выходной сигнал-диапазон: DC-200MHZBecause используется выход одного порта, выход одного порта приемный. 500 МГц);
3. Линейный динамический диапазон, его локальный осциллятор входного сигнала только требует-10 дБм
Применение областях:

Миксер на радио, плохой связи, ТВ и т. д. широко используется оборудование типа и оборудование для синтеза частоты, используется для преобразования частоты сигнала и может поддерживать свойства модуляции компонентов цепи, его производительность имеет важное значение для всей системы. AD831yesADLow искажения производства компании, Монолитный активный микшер с широким динамическим диапазоном, его вход и выход разнообразны, гибкие и удобные в использовании.
