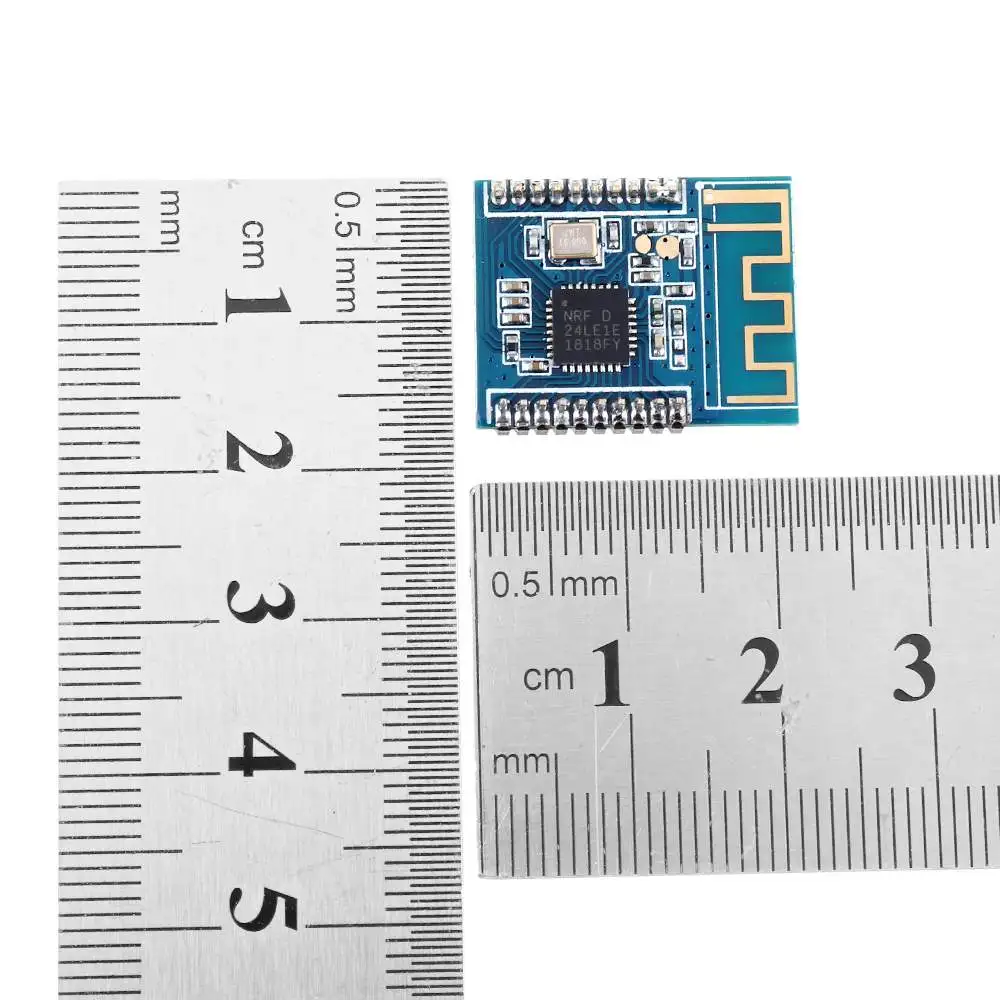

LEORY 1 шт. NRF24LE1 модуль беспроводной передачи NRF24L01+ 51MCU один чип с MCU

Описание

> Загрузка файлов: Нажмите здесь, чтобы открыть <

Характеристика:

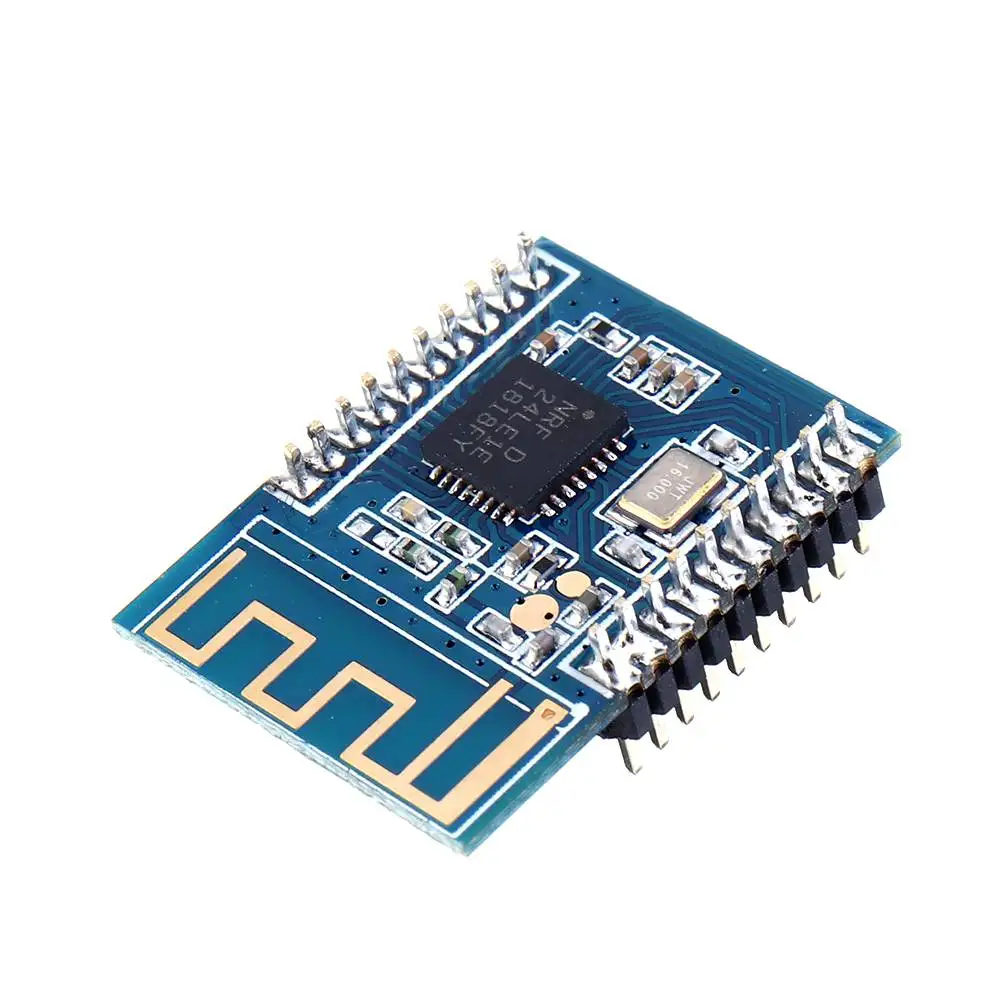

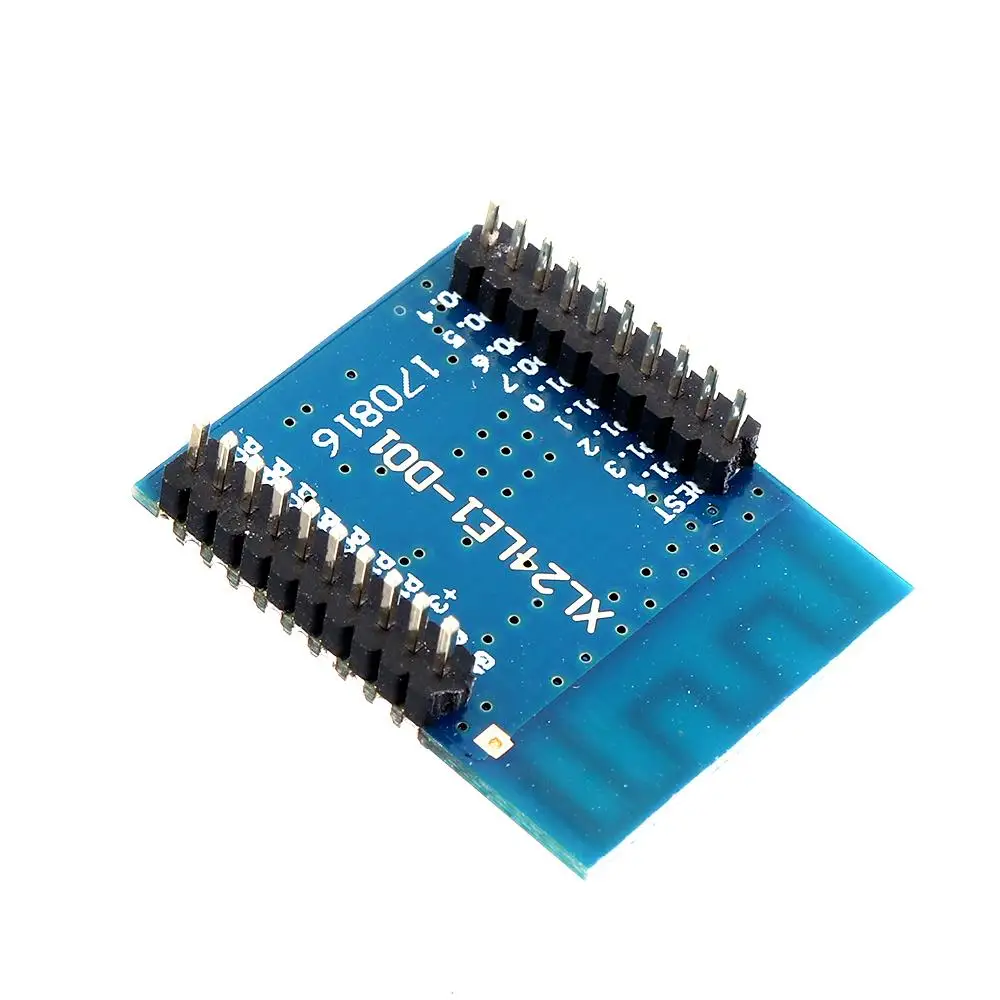

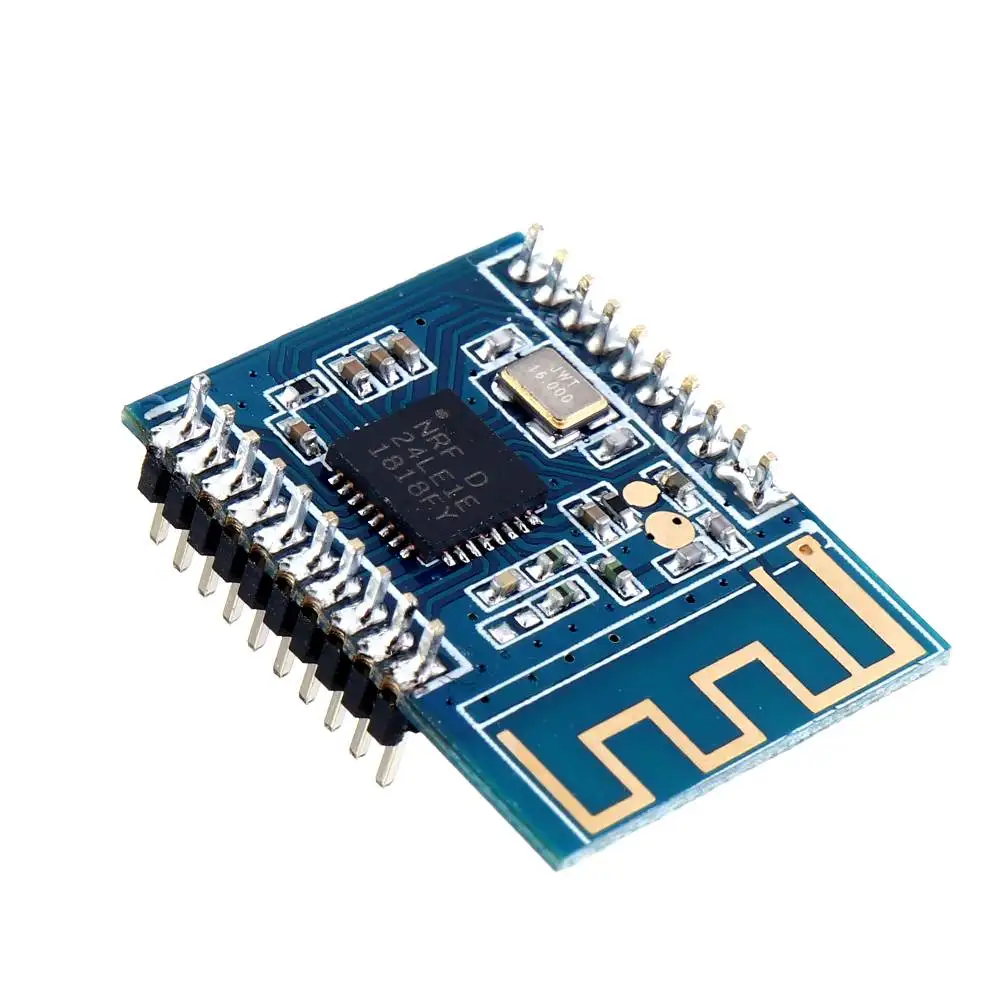

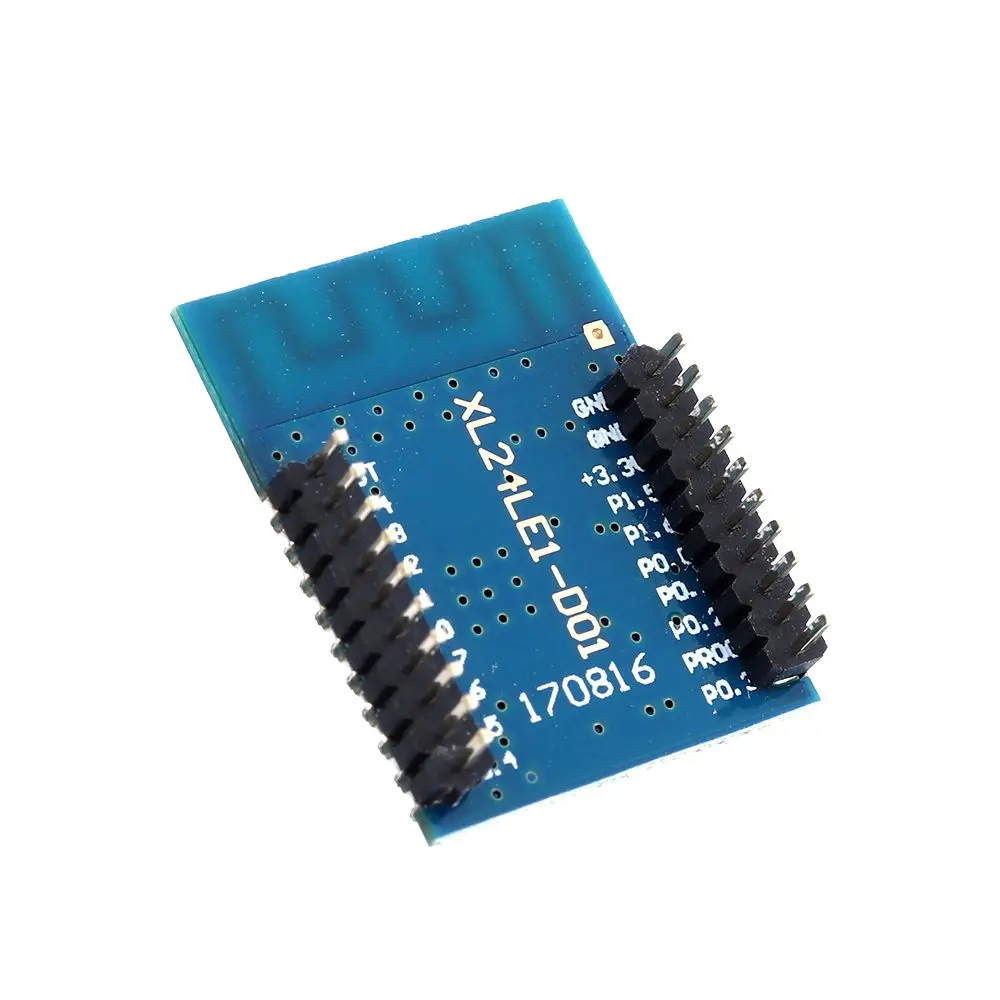

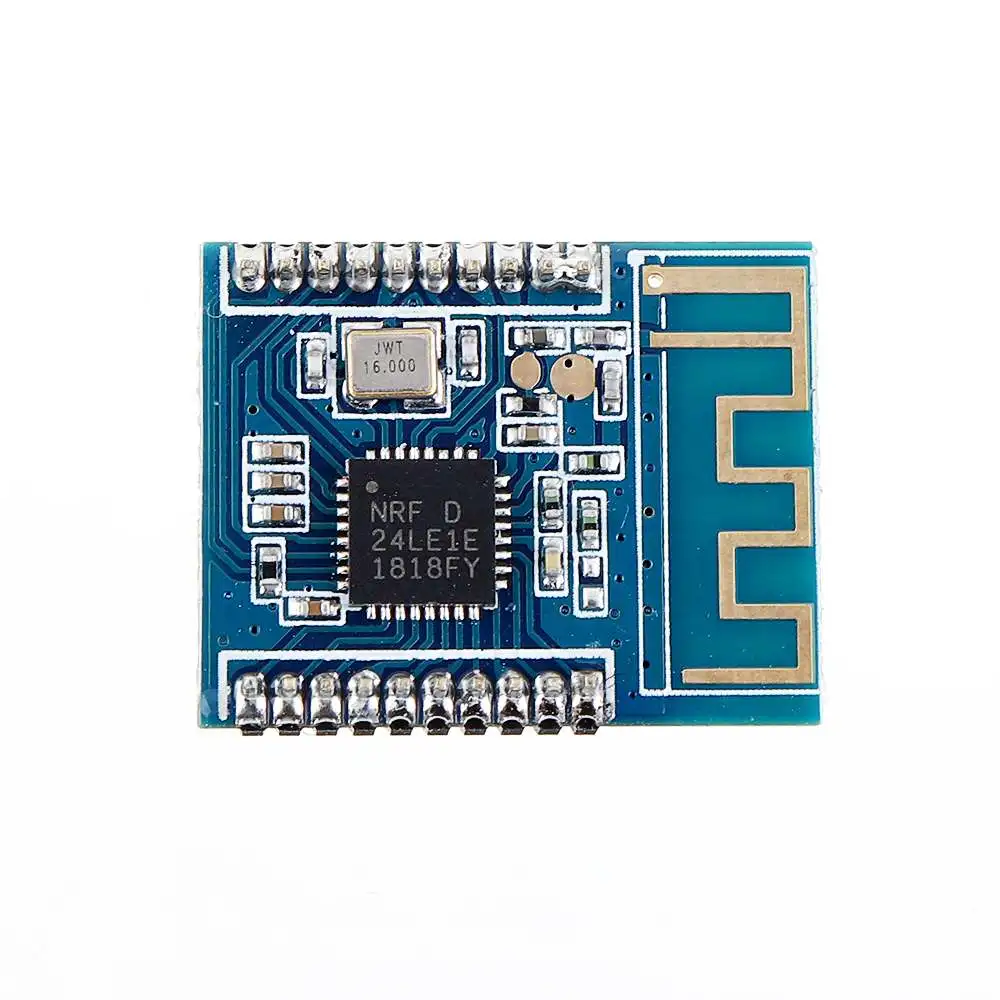

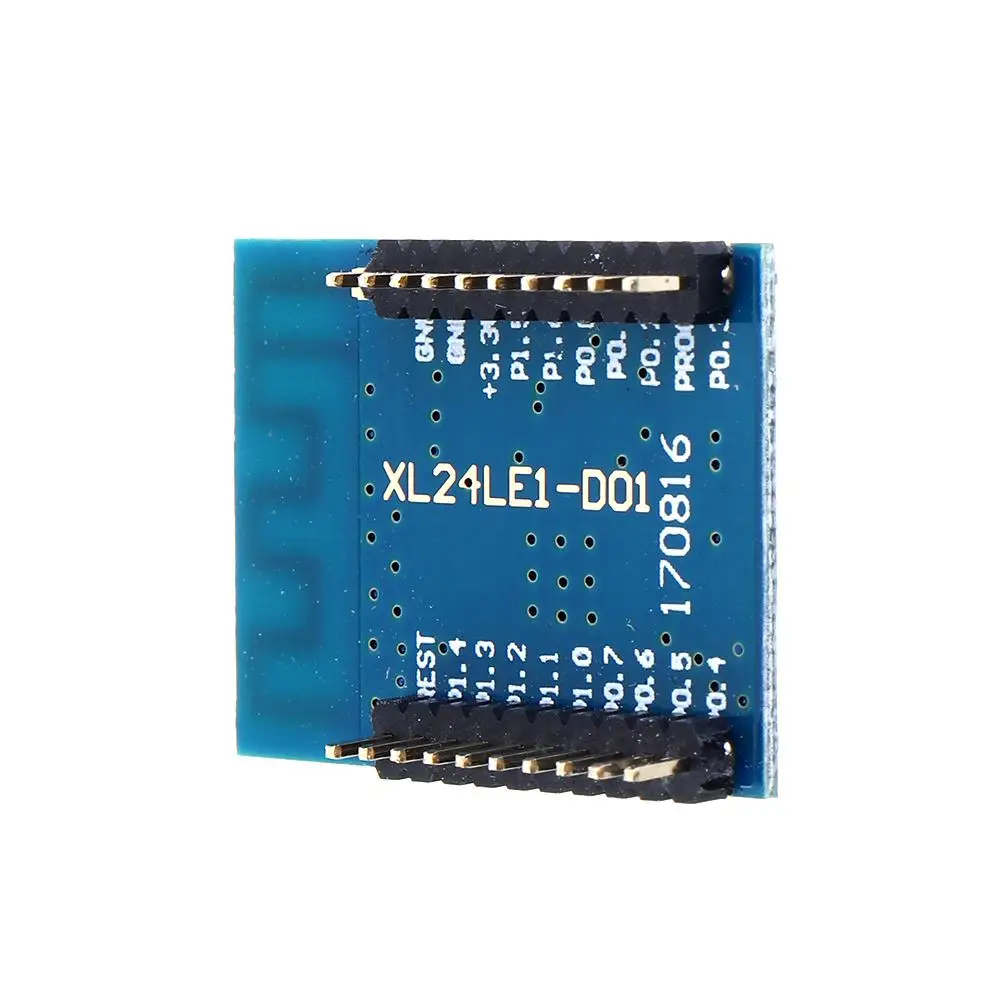

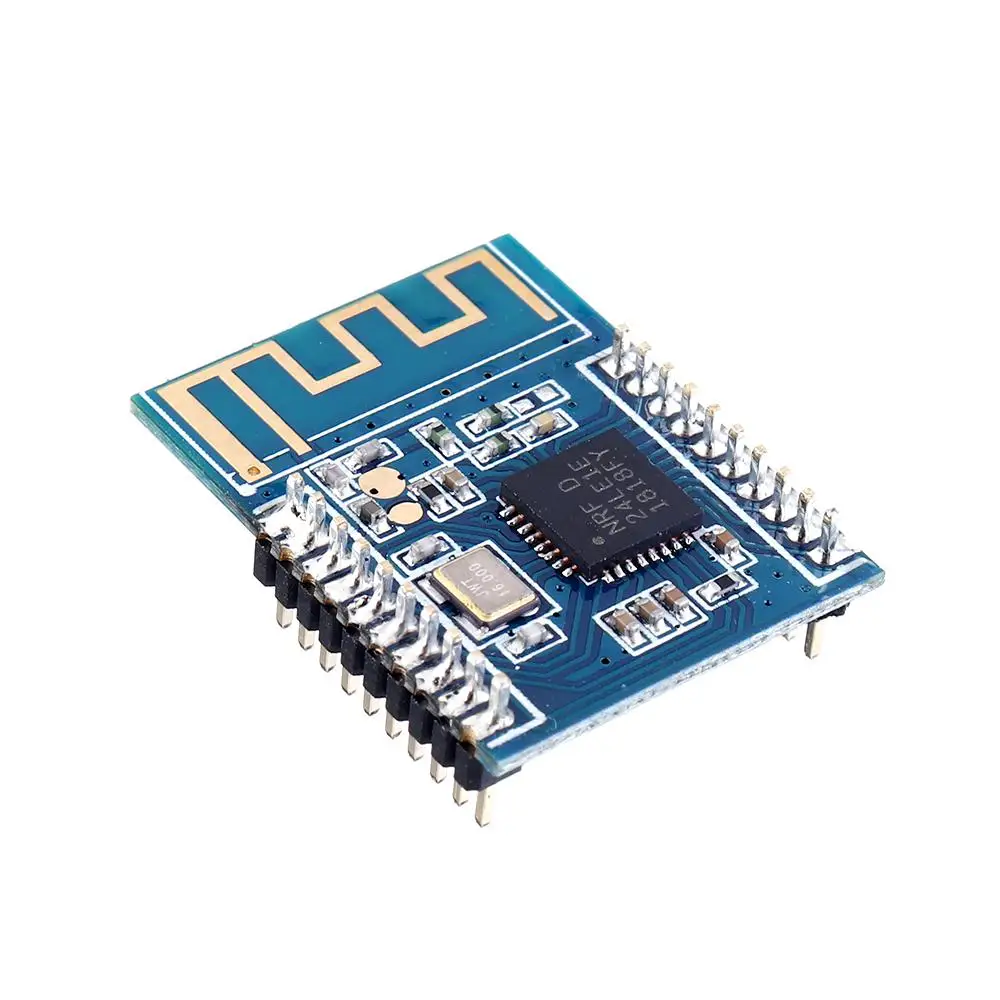

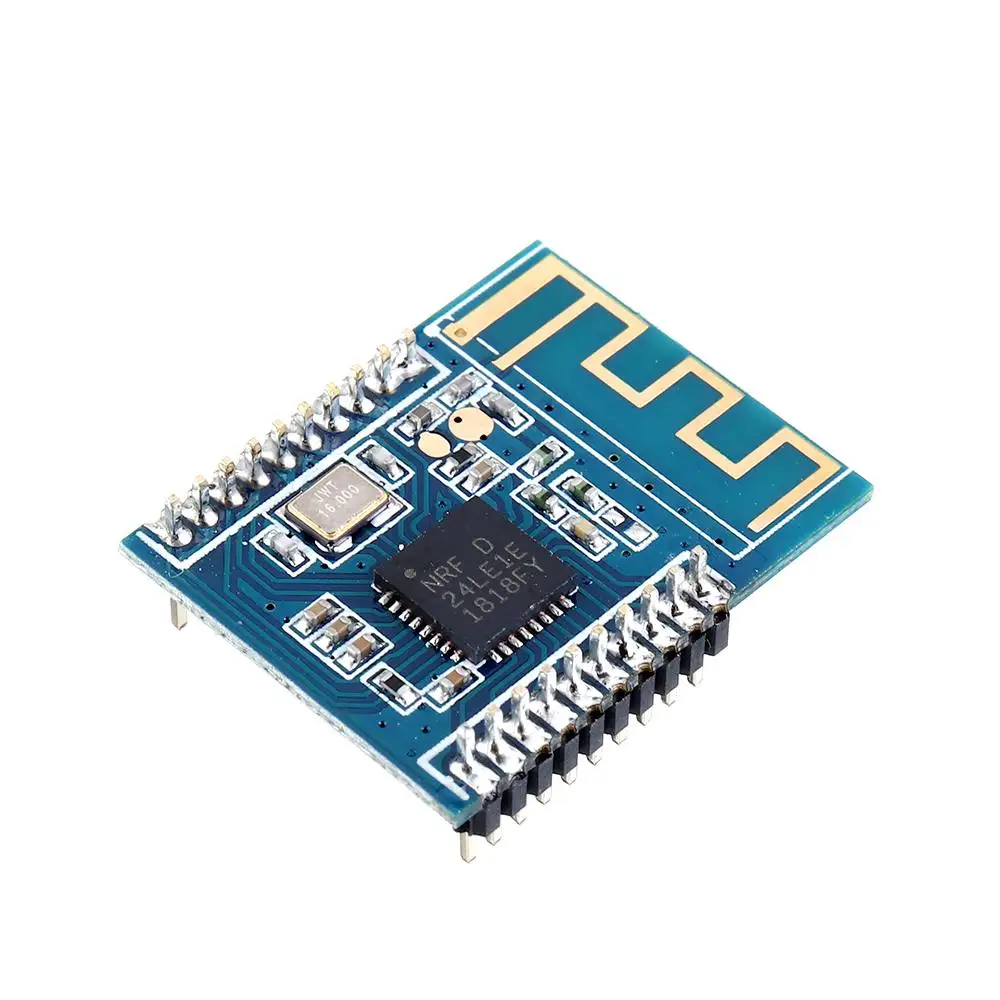

XL24LE1-D01 разработан с новейшими недорогими и высокопроизводительными встроенными радиочастотными приемопередатчиками nRF24LE1 в скандинавском стиле.

NRF24LE1-это одночиповая Беспроводная трансиверная система, предназначенная для сверхнизких беспроводных приложений.

Высокопроизводительные микропроцессоры (совместимы с инструкциями 8051) и все высокоскоростные компоненты обработки сигналов, связанные с РЧ-протокол, очень просты в разработке, потому что Соединительный слой полностью интегрирован в модуль.

Автоматическое обнаружение и автоматическая повторная передача потерянных пакетов данных, время повторной передачи

И количество повторных передач может контролироваться программным обеспечением, автоматическое хранение пакетов данных, которые не получили сигнал ответа; после получения действительных данных,

Модуль автоматически отправляет сигнал ответа без дополнительного программирования; обнаружение носителя-одночастотный обнаружение, встроенное оборудование CRC Обнаружение ошибок и точка-многоточечный контроль адреса связи счетчик ошибок передачи пакета и функция обнаружения перевозчика используется для настройки частоты, шесть каналов приема адресов канала может быть установлен одновременно, И принимающий канал можно выборочно открыть.

Параметры:

Встроенная антенна печатной платы 2,4G, ISM band, 1,27 мм в линии, компактный размер для легкого встроенного применения.

Поддерживает шесть каналов приема данных (одна пара из шести)

Метод работы: полудуплексный

Поддерживает общие методы модуляции, такие как GFSK/FSK

Поддерживает скорость передачи данных 2 Мбит/с/1 Мбит/с/250 кбит/с и может устанавливать различную мощность передачи

Многочастотная точка: 126 Частотная точка, удовлетворяющая потребности Многоточечной Связи и частоточистки связи, 2400 МГц ~ 2525 МГц, 1 МГц Частотный прыжок, время переключения каналов составляет около 130us

Встроенный высокий PSR LDO

Широкое напряжение питания: 1,9 ~ 3,6 В, типичное 3,3 В

Средний излучающий ток как низкий как 11,3 мА (0dBm)

Получение тока: около 13 мА @ 2 Мбит/с

Ток излучения: прибл. 11 мА @ 0dBm

Глубокого сна: 0.5uA

Ток MCU: 3.8mA @ 8 MHzclock

Встроенный усовершенствованный ShockBurstTM baseband protocol engine

Аппаратное прерывание передачи Данных трансивера

Поддержка 1bit RSSI выход

Рабочая температура:-20 °C ~ 60 °C

Лучшее расстояние передачи: при открытой скорости 2 Мбит/с, до 50 метров

Характеристики микросхемы внутренней MCU:

16 Кб программная память (Встроенная флэш-память)

Память данных 1 Кб (оперативная память на чипе)

1 КБ NV Память данных

Память данных NV 512 байт

AES HW ускоритель

16-32bit Мультипликация/деление копроцессор (MDU)

Высокая гибкость IOs

Поддержка для HW отладчик

Служит набором режимов питания от ультра низкой мощности до энергоэффективного активного режима

Интегрированный SPI, IIC, UART, 6-12 бит ADC 14 каналов, 2 PWM, Watchdog, on-chip осциллятор, аналоговый компаратор, 3 таймера/счетчика, генератор случайных чисел, RTC, 18 источники прерываний

Меры предосторожности:

Беспроводной модуль является статическим чувствительным устройством. Обратите внимание на статическую защиту электричества при его использовании. Особенно в сухую зиму, старайтесь не снимать устройство на сенсорном модуле, чтобы избежать ненужных повреждений.

Беспроводной модуль рекомендует использовать источник питания постоянного тока с небольшой пульсацией, и рабочее напряжение рекомендуется работать при 3,3 В.

Заземление модуля должно быть стабильным и надежным, а заземляющий провод должен быть максимально приближен к источнику питания. При использовании импульсного источника питания необходимо упрочить вычитание, чтобы избежать пульсации и шипов импульсного источника питания, влияющих на рабочие характеристики модуля.

В модуле используется антенна PCB. На эту антенну легко воздействуют внешние цепи. При использовании, пожалуйста, не оставляйте линию или не размещайте устройство под антенной и вокруг нее. По возможности, лучше всего выдалбливать. Частота 2,4 г относительно высока, и различные материалы имеют некоторые воздействия. Общий пластик имеет небольшой эффект. Если есть металлический предмет, он будет иметь большое воздействие. В этом случае рекомендуется использовать SMA Фидер для подключения антенна SMA 。

Посылка включает в себя:

1 x Беспроводной модуль
