Leadshine DM432C цифровой шаговый двигатель регулирующий драйвер 40VDC/3.2A

Введение

В DM432C представляет собой универсальность полностью цифровой шаговый драйвер на основе DSP с усовершенствованным алгоритмом управления. В DM432C-это новое поколение цифровой шаговый двигатель управления. Он обеспечивает уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и нестабильность среднего диапазона. Технология автоматической идентификации двигателя и параметров автоматической конфигурации обеспечивает оптимальные отклики с различными двигателями и простота в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, более плавным движением, чем большинство водителей на рынках. Свои уникальные особенности делают DM432C идеальным решением для приложений, которые требуют более низкой скорости гладкость.

Особенности

-Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-Технология автоматической идентификации и параметров двигателя, предлагает оптимальные ответы с различными моторами
-Мульти-шаговый позволяет низкому разрешению шаг вход, чтобы произвести более высокий микрошаг выход для гладкой производительности системы
-Программируемые микрошаговые разрешения, от полноступенчатых до 51200 шагов/rev
-Напряжение питания до + 40 В постоянного тока
-Программируемый выходной ток, от 0.5A до 3.2A
-Частота импульса до 200 кГц
-Ttl совместимый и оптически изолированный вход
-Автоматическое уменьшение холостого хода
-Подходит для детей в возрасте от 2-phase и 4-фазами
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок

Приложений

Подходят для широкого спектра шаговые двигатели, от NEMA размера 14 до 23. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокая точность X-Y столы, машины для этикеткок, и так далее. Свои уникальные особенности делают DM432C идеальным решением для приложений, которые требуют более низкой скорости гладкость.

Электрические характеристики (Tj = 25OC/77OF)

Параметры	DM432C
Параметры	Мин	Типичное	Макс	Блок
Выход ток	0,1	-	3,2 (2,3 RMS)	А
Напряжение питания	+ 20	-	+ 40	Постоянный ток
Логический сигнал ток	7	10	16	MA
Импульсная Входная частота	-	200	КГц
Сопротивление изоляции	500	MO

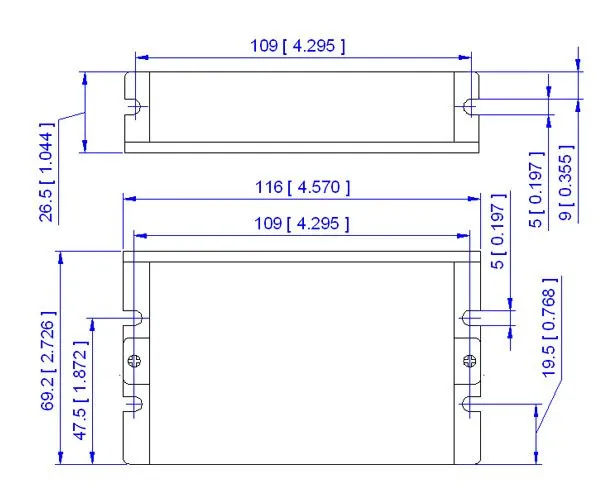

Механические характеристики (блок: мм [дюйм])

Leadshine DM432C цифровой шаговый двигатель регулирующий драйвер 40VDC/3.2A# SM018@ SD

Штыревая идентификация и описание

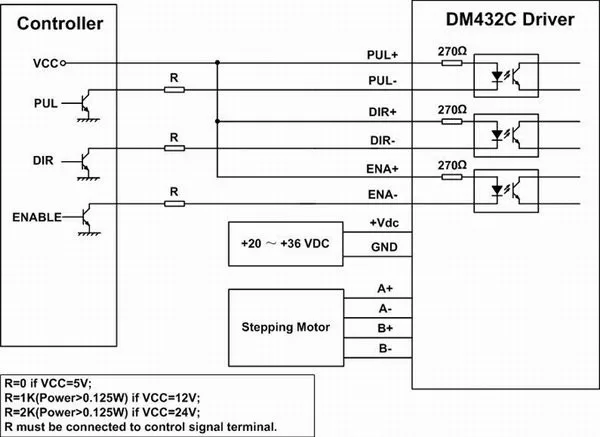

Разъем P1 конфигурации

Pin Функция	Детали
PUL +	Импульсный сигнал:В режиме одного импульса (импульса/направления) этот вход представляет импульсный сигнал, каждый поднимающийся или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В режиме двойного импульса (пульс/пульс), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком уровне, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть длиннее 2,5 & micro; s. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. То же, что и сигналы DIR и ENA.
Опора
Дир +	Дир сигнала:В одноимпульсном режиме этот сигнал имеет низкие/высоковольтные уровни, представляющие два направления вращения двигателя; в режиме двойного импульса (программное обеспечение настраивается), этот сигнал-счетчик часов (CCW) импульса, активный как на высоком уровне, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала на 5 & micro; s как минимум. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Обратите внимание, что направление вращения также относится к проводке двигателя-драйвера. Обмен соединением двух проводов для катушки с драйвером обратное направление движения.
Дир
Ена +	Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНеподключенным (включено).

Разъем P2 конфигурации

Pin Функция	Детали
+ Постоянного тока	Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и напряжения EMF.
GND	Мощность местах.
A +, A-	Двигателя двигателем постоянного тока однофазный A
B +, B-	Двигателя двигателем постоянного тока однофазный B

Выбор разрешения микрошага и выходной ток драйвера

Микрошаговые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/rev и последний может быть установлен от 0.1A до 3.2A.

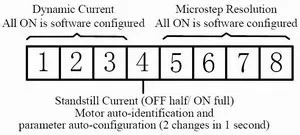

Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
