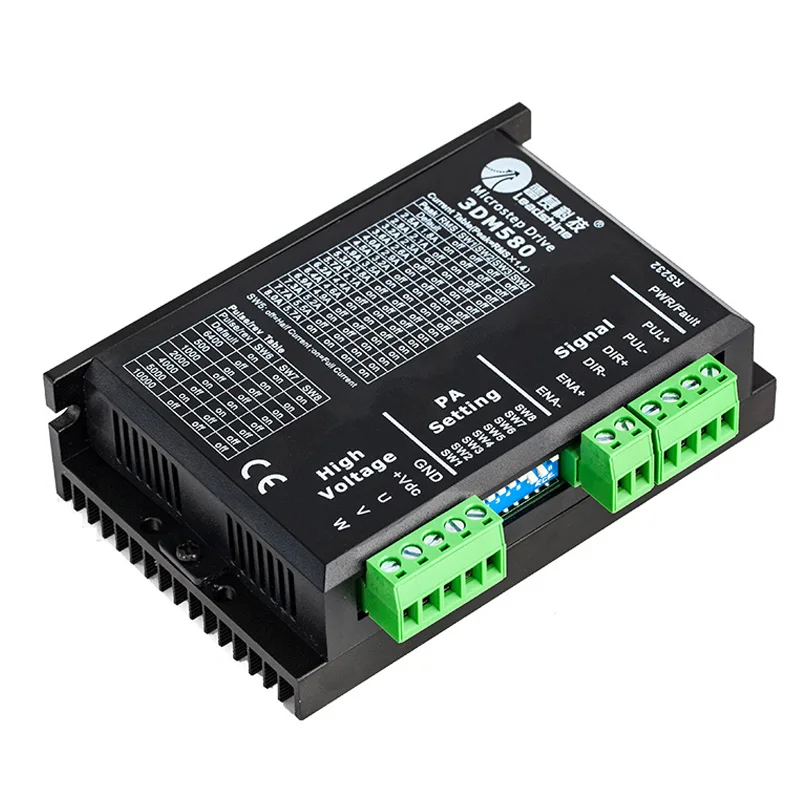

Leadshine 3DM580 шаговый двигатель драйвер 3 фазы напряжение 18~ 50VDC ток 1,0~ 8.0A

Описание

Leadshine 3DM580 шаговый двигатель драйвер 3 фазы напряжение 18~ 50VDC ток 1,0~ 8.0A

Особенности:

1. Новая 32-битная технология DSP

2. Ультра низкий уровень вибрационного шума

3. Точный контроль тока значительно снижает нагрев двигателя

4. Сила тока автоматически уменьшается в два раза.

5. Может управлять трехфазным шаговым двигателем 3,6

6. Оптически изолированный дифференциальный входной сигнал

7. Частота импульсного отклика до 500 кГц

8. Простая Настройка тока, устанавливается в 1,0 ~ a

9. Разделение можно установить в любом месте от 200 ~ 51200

10. С перенапряжением, перегрузкой по току, короткого замыкания и другими функциями защиты

Leadshine 3DM580 шаговый двигатель драйвер 3 фазы напряжение 18~ 50VDC ток 1,0~ 8.0A

P1 Функция	3DM580 детали
PUL +	Импульсный сигнал: в режиме одиночного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В режиме двойного импульса (пульс/пульс), этот вход показывает по часовой стрелке (CW), активный как на высоком уровне, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа ширина импульса должна быть длиннее 2,5 us. Серии подключения резисторов для ограничения тока при использовании + 12 В или + 24 В. То же, что и сигналы DIR и ENA.
Опора
Дир +	Сигнал DIR: в одноимпульсном режиме этот сигнал имеет низкий/высокий уровень напряжения, представляющий два направления вращения двигателя; в двухимпульсном режиме (программное обеспечение настраивается), этот сигнал является счетчиком (CCW) импульса, активный как на высоком уровне, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика Движения Сигнал DIR должен быть опережает сигнал PUL на 5 us по крайней мере. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Пожалуйста, обратите внимание, что направление вращения также относится к проводке мотора-водителя. Обмен соединения двух проводов на катушку к водителю обратного направления движения.
Дир
Ена +	Включить сигнал: этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальный контроль сигналов, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно не подключен (включен).
Ена-

P2 Функция	3DM580 детали
GND	Мощность заземления
+ Постоянного тока	Источник питания, 18 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения.
U	Двигателя двигателем постоянного тока однофазный U
V	Двигателя двигателем постоянного тока однофазный V
W	Двигателя двигателем постоянного тока однофазный W
