LC200 Многофункциональный Емкость индуктивность стол LC Настольный маленький размер цифровой дисплей измеритель LC

1. Краткое описание:

LC200-это небольшой инструмент для измерения емкости и индуктивности, который может измерять небольшую емкость и индуктивность, а также электролитический конденсатор.

Модуль прост в использовании и выбирает различные режимы тестирования с помощью ключа.

Две. Применение продукта:

При измерении индуктивности;

Измерение постоянной ёмкости, универсальный конденсатор;

Измерение электрический заряд электролиза;

Измерение ЭСР (исходное значение, а не измерение по линии)

Три. Описание технических параметров:

Примечания к блоку параметров проекта серийного номера

1 Измерение небольшого диапазона емкости от 0.1pF до мкФ

2 измерения большой емкости от 0,1 мкФ до 20мф

3 диапазон индуктивности измерения от 1uH до 10 H

4 рабочее напряжение 7 ~ 12 В постоянного тока

5 рабочий ток <50 мА

6 Рабочая температура-40 с ~ 65 градусов Цельсия

7 Температура хранения-40 C ~ 65 градусов Цельсия

8 Размер 57*50*20 мм Длина X Ширина X высота

Четыре, описание интерфейса и соответствующие операции

Интерфейс P4 (блок питания)

VDD: источник питания (7 ~ 12 В)

GND: блок питания отрицательный полюс

Интерфейс P5 (выходной сигнал)

Индуктивность или емкость измеряется LC:.

GND: отрицательный источник питания.

Четыре, описание кнопок

Mes/Cal: ключ к таблице. При измерении индуктивности необходимо укоротить калибровочную линию измерительной линии.)

Веселье: показывает параметры измерения. Когда измеряется индуктивно-емкостный, отображается частота измерения.)

Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.

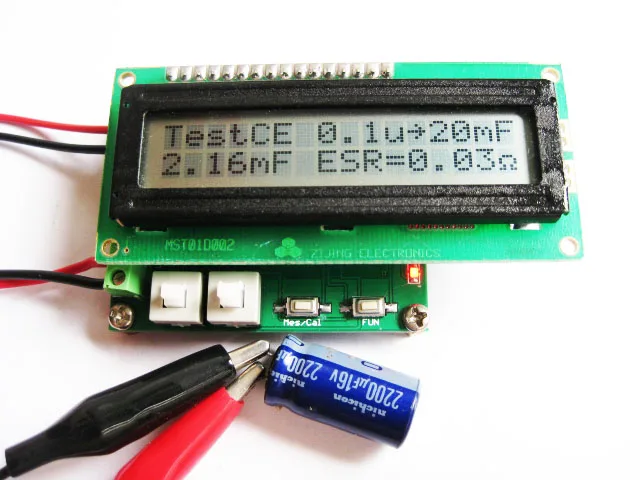

Большой ёмкости, универсальный конденсатор измерения

Керамика конденсатор с алюминиевой крышкой

Постоянной ёмкости, универсальный конденсатор измерения

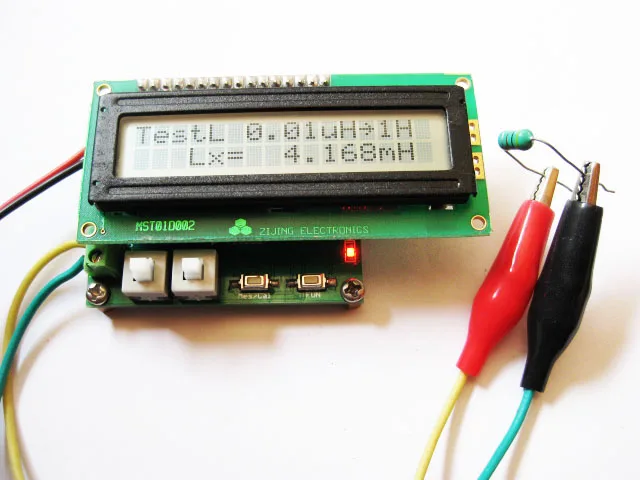

Измерения индуктивности
