Лазерный датчик диапазона промышленный модуль высокой точности ttl последовательный порт STC микроконтроллер 10 метров 20 метров 30 метров

3 914 руб.

Цвет:

Описание

Лазерный диапазон датчикаИнформация о продукте:

Независимо Разработанный USB-TTL/STC-ISP использование онлайн-программатор USB интерфейс, для ноутбука

Решить проблему программирования без последовательного порта STC проблемы последовательного одночипового микрокомпьютера, низкая цена этого загрузчика, высокая производительность, это фабрика.Школа, персональное развитие STC первый выбор отличных инструментов для серийных одночиповых компьютеров 。

Характеристика:

1. Поддержка сигнала USB1.1 или USB2.0;

2. Полная Поддержка WIN98, WINME, WIN2000, WINXP, VISTA, WIN7 и т. д.;

3. Используйте USB оральный источник питания, в плате 500 мА самовосстановление f использовать или f Использовать сопротивление, защитить материнскую плату компьютераВыгорает;

4. Собственный источник питания целевой системы используется для программирования чипов, вы также можете использовать программатор от usb-порта питанияЦелевая пластина, но целевой ток не должен превышать 500 мА, чтобы избежать аномального программирования;

5. Выполнение программирования не влияет на работу Программы целевой платы;

6. Поддержка STC Полная серия горения чипов;

7. Программатор питания 3,3 В и 5 в выходной интерфейс напряжения;

8. Быстрее и стабильнее, чем параллельное программирование, удобнее для пользователей ноутбуков;

9. Импортный оригинальный чип, высокая скорость и стабильное Программирование;Мощность диапазон:

VCC: 3 ~ 3.3VDC электрический ток: 100 мА

Технические параметры:

1.Диапазон измерений:0,03-80Рис

2.Точность измерения (стандартное отклонение): ±1. Мм

3.Расстояние единица измерения-сантиметрМ

4.Тип лазера:635nm

5.Класс лазера:Ⅱуровень, <1 мВт

6. Диаметр точки при: 6 мм при 10 м, 30 мм при 50 м

7. Уровень защиты: IP40

8. Рабочая температура:-20 ~ + 70 ℃

9. Температура хранения:-20 ~ + 80 ℃

10. Вес: около 60 г

11. Размер (длина × ширина × высота): 4,5 × 3,8 × 1,5 см

\ \ Похожие продукты

Модель	SK80	Точность	1 мм
Диапазон	Indoor80m (90%) outdoor30m (90%)	Отмостки	5 см
Разрешающая способность	1 мм	Измерения времени	0,1-1 s
Светильник источника	635 nmRed лазерная	Класс безопасности	Класс II
Напряжение	DC + 3,3 V	Мощность	<0,5 W
Однократное измерение	Поддержка	Непрерывное измерение	Поддержка
Обследование контроля	Поддержка	Мощность по требованию измерения	Поддержка
Измерения частоты	2/5/10/15 Гц	Частота модификации	Поддержка
Выход интерфейс	Последовательный порт ttl	TTLlevel	3,3 V
Адрес устройства	Поддержка модификации	Два развития	Поддержка
Рабочая температура	-20 ~ + 65 ℃	Температура хранения	-30 ~ + 70 ℃

Один 、 Обзор продукта

SK80Laser ranging module, Phase ranging principle, определенный принцип использования скорости распространения лазера в воздухе, а затем получить расстояние между измеряемым объектом и измеряемым объектом. бесконтактное измерение, не требуется соответствующий отражатель, Прямое измерение объектов (диффузное отражение) значение расстояния может быть измерено. точность измерения может быть изменена.

Среда применения: статическая цель

Два 、 Интерфейс Спецификация

SK80Laser дальномерный модуль

Ttl-USBWiring схема

Выходной интерфейс лазерного модуля isTTL, он может связаться с MCU непосредственно может также быть преобразован toRS232/RS485 。 верхняя фигура, это прямой тоusb 。 andPCCan общаться напрямую 。 он может передавать расстояние между измерителем расстояния и измеренным объектом в режиме реального времени.

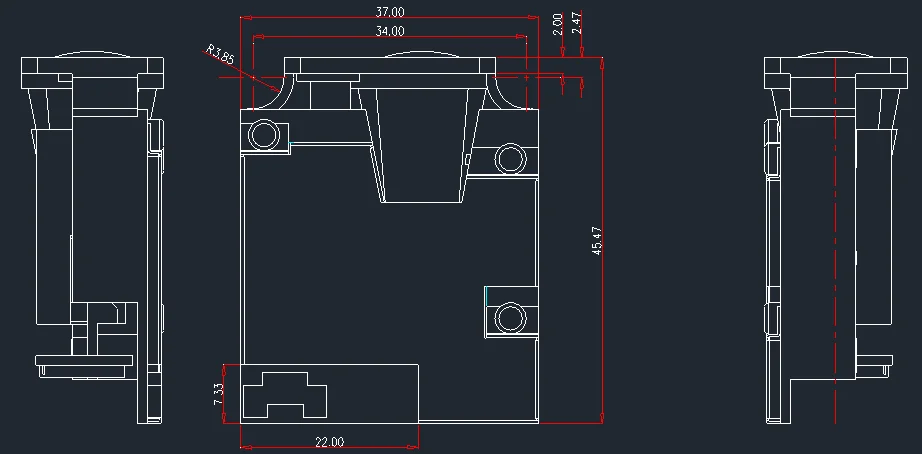

Три 、 Параметры Размер

Четыре в надутом виде вопросительного ответ

О: Как далеко может измерить модуль?

Ответ: замер белого цвета sk80в помещении, может достигать расстояния 80 м, не требуется отражатель.

B: Каковы факторы, которые влияют на расстояние измерения?

Ответ: уличный сильный светильник укоротит диапазон измерений, темная среда увеличит диапазон;

Черная цель укоротит диапазон, белые цели увеличат диапазон;

C: Можно ли измерять воду?

Ответ: чистая вода не может быть измерена, потому что лазер будет проникать в воду; речная вода, морская вода, вода, содержащая примеси, такие как канализация, может быть измерена.

D: Могу ли я измерить стекло?

Ответ: как правило, стекло прозрачное, лазер будет проникать, не может быть измерен; определенная толщина стекла может быть измерена.

E: Можно ли измерять динамические цели?

Ответ: Цель с определенной скоростью, лучше не использовать это. Sk80модульная, не подходит для измерения динамических целей. Если динамическая цель измеряется, будет отчет об ошибке.

Примечания:

uДля различных целей измерения и окружающей среды, из-за чрезмерной интенсивности окружающего светильник, температура окружающей среды слишком высокая или слишком низкая, отражение цели слишком слабо или слишком сильно, или поверхность цели шероховатая, все они могут привести к более короткому диапазону измерений или большей погрешности результатов измерений.

uЕсли есть особые требования к спецификациям и параметрам, настроены
