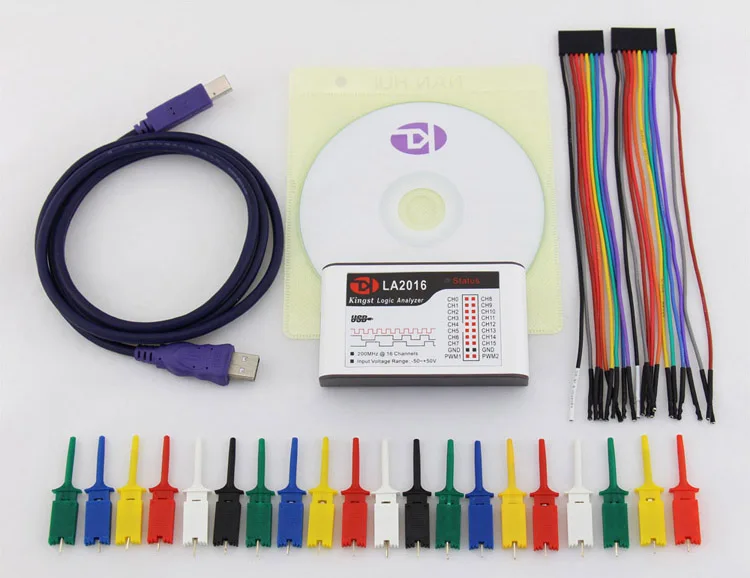

LA2016-высокопроизводительный логический анализатор с 16 каналами и частотой дискретизации 200 м. Состоит из двух частей: программного обеспечения на персональном компьютере и аппаратном оборудовании. Он имеет преимущества высокой скорости выборки, большой глубины выборки, простой в использовании и т. д.

LA2016 может одновременно пробовать 16 цифровых сигналов. Затем отобранные данные могут быть отображены, проверены, экспортированы и сохранены на компьютере. Программное обеспечение также может декодировать данные, если они соответствуют стандарту Поддерживаемое программное обеспечение. Затем декодированные данные могут быть отображены, экспортированы и сохранены.

Особенности:

Портативный и легкий 200 м Частота дискретизации @ полные каналы Большая глубина дискретизации и поддержка сжатия Встроенный генератор pwm Совместимость USB2.0/3,0 интерфейс Мощное программное обеспечение и простота в использовании Поддержка онлайн-обновление автоматически

Параметры:

Номер входных каналов: 16 Максимальная частота дискретизации: 200 м Ширина полосы измерения: 40 м Минимальная ширина импульса может быть зафиксирована: 12.5ns Размер аппаратной памяти: 1 Гбит Глубина пробоотборника оборудования: 50 м/канал Максимальная сжатая глубина: 10 г/канал Диапазон входного напряжения:-50 В ~ + 50 в Входное сопротивление: 220 ком, 12 пф Регулируемое пороговое напряжение:-4 В ~ + 4 в, шаг: 0,01 в Номер каналов PWM: 2 PWM Частотный диапазон: 0,1 ~ 20 МГц PWM шаг регулировки частоты: 10ns PWM ширина импульса Регулировка шаг: 5ns Вывод pwm напряжения: + 3,3 В Вывод pwm сопротивление: 50Ω Ток холостого хода: 150mA Макс. Рабочий ток: 300mA Размеры: 95 мм * 55 мм * 23 мм Поддержка • Поддерживаемые ОС: Windows XP, Vista, Windows 7/8/10 (32bit/64bit)

LAX016 СЕРИИ Технические данные
Тип продукта		LA1016	LA2016	LA5016
Вход	Количество каналов	16	16	16
	Максимальная частота дискретизации	100 МГц	200 МГц	500 МГц
	Измерение пропускная способность	20 МГц	40 МГц	80 МГц
	Мин детектируемая длительность импульса:	20ns	12.5ns	6.25ns
	Оборудование для хранения Размер	1gbits	1gbits	1gbits
	Аппаратные средства глубина выборки	50 м/канал	50 м/канал	50 м/канал
	Максимальная глубина уплотнения	10G/канал	10G/канал	10G/канал
	Вход диапазон напряжения	-50V ~ + 50 V	-50V ~ + 50 V	-50V ~ + 50 V
	Вход сопротивление	200 kΩ, 12pF	200 kΩ, 12pF	200 kΩ, 12pF
	Измерять пороговое напряжение	Регулируемый:-4 ~ + 4 V	Регулируемый:-4 ~ + 4 V	Регулируемый:-4 ~ + 4 V
		Минимальный шаг: 0,01 в	Минимальный шаг: 0,01 в	Минимальный шаг: 0,01 в
Вывод pwm	Количество каналов	2	2	2
	Выход Частотный диапазон	0,1 ~ 20 МГц	0,1 ~ 20 МГц	0,1 ~ 20 МГц
	Мин шаг периода	10ns	10ns	10ns
	Минимальный шаг ширины импульса	5ns	5ns	5ns
	Выход напряжения	+ 3,3 V	+ 3,3 V	+ 3,3 V
	Выход Полное сопротивление	50Ω	50Ω	50Ω
Мощность питания	Порт питания	USB2.0/3,0	USB2.0/3,0	USB2.0/3,0
	Чтобы гарантировать качество ток	130mA	150mA	200mA
	Макс активный ток	260mA	300mA	400mA
Программное обеспечение для ПК	Поддерживаемые протоколы	UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Манчестер, миди, Modbus, 1-проводной, UNI/O, SDIO, SMBus, SWD, USB1.1 , PS/2, инфракрасный, параллельный и т. д.
					Поддерживаемые ОС	Windows XP/Vista/Windows 7/8/10 (32bit/64bit)
